ما هي الأنواع المختلفة لبوابات الحاجز الأمني؟

بوابة الحاجز الأمني ​​عبارة عن جهاز آلي كهروميكانيكي أو هيدروليكي للتحكم في المحيط المادي تم تصميمه لتنظيم وصول المركبات وفرض التحكم في الممرات وتأمين نقاط الدخول المحيطية عبر المواقع التجارية والصناعية والسكنية. تشمل الأنواع الهيكلية الأساسية لبوابات حاجز الأمان حواجز ذراع مستقيمة، وحواجز ذراع مفصلية، وبوابات التحكم في حركة المرور وحواجز الطرق، وحواجز مواقف السيارات الذكية مع التعرف على لوحة الترخيص (LPR)، وحواجز الذراع المسقطة، وبوابات رسوم المرور عالية السرعة، وحواجز الاصطدام المضادة للصدمات الثقيلة.

في لمحة

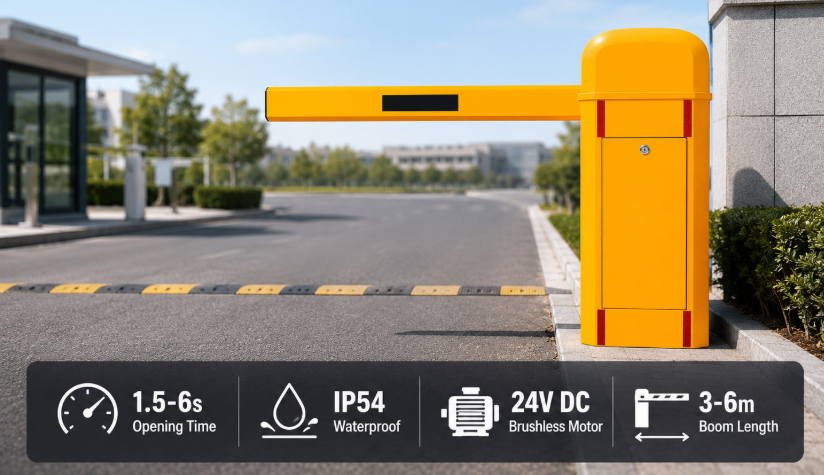

حاجز بوم مستقيم / حاجز موقف السيارات

تمثل حواجز ذراع الرافعة المستقيمة الحل القياسي للتحكم في الوصول المادي الكهروميكانيكي لتنظيم دخول وخروج حركة مرور المركبات عبر مرافق مواقف السيارات التجارية والمجمعات السكنية والمجمعات الصناعية.

تستخدم بوابات حاجز ذراع الرافعة المستقيمة سبائك الألومنيوم الصلبة المستمرة أو ذراع الفولاذ المقاوم للصدأ الذي يمتد أفقيًا من خزانة الإسكان المحصنة لمنع دخول السيارة. تعتمد الوظيفة الميكانيكية الأساسية على نظام قيادة داخلي يتكون من محرك DC بدون فرش عالي عزم الدوران أو محرك تحريضي يعمل بالتيار المتردد للخدمة الشاقة مقترنًا بمخفض تروس كوكبي أو دودي دقيق. تتم معايرة النوابض الضاغطة الداخلية المتوازنة لتتناسب مع الوزن والطول المحددين لذراع الرافعة، مما يؤدي إلى تحييد مقاومة الجاذبية أثناء التشغيل. تعمل هذه البنية المتوازنة على تقليل الضغط الميكانيكي على محرك الدفع، مما يتيح منحنيات تسارع وتباطؤ سلسة تمنع الارتداد الميكانيكي في نهاية الشوط. عند معالجة إشارة اعتماد صالحة، يقوم المحرك بفك القفل الميكانيكي وتدوير آلية الرافعة الأساسية، مما يدفع الذراع لأعلى إلى وضع رأسي بزاوية تسعين درجة في سرعات تشغيل تتراوح من 1.5 إلى 6 ثوانٍ اعتمادًا على طول الذراع.

في الممارسة الهندسية، يعطي العملاء الأولوية لقدرة دورة العمل، والمتانة الميكانيكية تحت الحمل المستمر، وقدرات التحرير اليدوي أثناء انقطاع التيار الكهربائي في الموقع. تتطلب بيئات ركن السيارات عالية التردد آليات قيادة مصنفة لدورات عمل مستمرة بنسبة 100% وأكثر من خمسة ملايين دورة متوسطة بين الأعطال (MCBF). يطلب العملاء الأوروبيون في كثير من الأحيان شرائط تحذير LED بصرية مدمجة على طول ذراع الرافعة مقترنة بحواف سفلية مطاطية مضادة للتصادم لحماية أسطح المركبات. يتم تصنيع خزانات الهيكل من الفولاذ المدلفن على البارد أو الفولاذ المقاوم للصدأ مع تصنيفات حماية الدخول IP54 إلى IP65، ويتم معالجتها بطبقات مجلفنة كهربائيًا وطلاء مسحوق بوليستر مقوى حراريًا لتحمل التعرض الشديد للأشعة فوق البنفسجية والتآكل الجوي.

عند دمج معدات الوصول في المرافق التجارية واسعة النطاق، يجب على الفرق الهندسية نشر حواجز مادية موثوقة مثل حاجز ذراع الرافعة المستقيم لنظام مواقف السيارات التلقائي لضمان انضباط المسار الذي يمكن التنبؤ به وطول العمر التشغيلي المستمر.

1. صلابة هيكلية عالية : مصنوع من مقاطع ألومنيوم مبثوقة عالية القوة، يقاوم الذراع المستقيم الانحناء تحت أحمال الرياح المعتدلة بينما يظل خفيفًا بدرجة كافية لتقليل القصور الذاتي للمحرك.

2. الصيانة المبسطة : يعمل التكوين الميكانيكي للمحرك المباشر على تقليل التآكل الداخلي للمكونات، مما يسمح لفنيي الموقع باستبدال نوابض التوازن ومحركات الحزام باستخدام الأدوات القياسية.

3. تكامل مستشعر الأمان متعدد الاستخدامات : التوافق المباشر مع أجهزة الكشف عن الحلقات ثنائية القناة، والخلايا الكهروضوئية بالأشعة تحت الحمراء، وأجهزة استشعار الرادار ذات الموجات المليمترية يمنع الإغلاق العرضي للمركبات الأساسية.

مراقبة حركة المرور وبوابة حاجز الطريق

إن بوابات التحكم في حركة المرور وحواجز الطرق هي أنظمة وصول عالية السرعة وشديدة التحمل مصممة خصيصًا لإدارة حركة المركبات المكثفة على الطرق السريعة العامة وساحات تحصيل رسوم المرور ونقاط تفتيش الجسور ومداخل المواقع الشريانية.

تعمل حواجز الطرق للتحكم في حركة المرور بسرعات ميكانيكية عالية، حيث ترفع الأذرع من صفر إلى تسعين درجة بسرعة تتراوح من 0.6 إلى 1.2 ثانية. تعد هذه القدرة عالية السرعة أمرًا حيويًا لمنع وقوف السيارات في طوابير الانتظار عند نقاط الاختناق عالية الإنتاجية مثل ساحات تحصيل رسوم المرور أو ممرات الوصول إلى الطرق السريعة. تعتمد الآلية الداخلية على أنظمة محرك سيرفو مصممة خصيصًا أو مشغلات هيدروليكية متخصصة. تتيح المحركات المؤازرة الرقمية تحديد ملامح الحركة الجيبية الكاملة، مما يعني أن ذراع الرافعة تتسارع بسرعة خارج وضع الراحة، وتنتقل بأقصى سرعة، وتتباطأ بسلاسة إلى الوضع الرأسي المفتوح بالكامل دون حدوث صدمة ميكانيكية.

غالبًا ما تتعرض حواجز المرور عالية السرعة لمخاطر تأثير الاصطدام بسبب خطأ السائق عند السرعات العالية. ولحماية كل من آلية الحاجز والمركبة، تتميز بوابات حاجز المرور الحديثة بوجود حاملات أذرع قابلة للفصل تلقائيًا. عند الاصطدام الجانبي، يقوم حامل الذراع بتحرير ذراع الرافعة من محرك العمود الرئيسي دون قطع الذراع أو إتلاف علبة التروس الداخلية، مما يسمح لمشغلي المنشأة بإعادة ربط ذراع الرافعة في غضون دقائق. علاوة على ذلك، تتميز بوابات المرور بأذرع مجوفة وبيضاوية الشكل مصممة لتقليل معامل مقاومة الرياح في ظل الرياح المتقاطعة العالية، مما يمنع توقف المحرك أو قص أسنان التروس أثناء الظروف الجوية القاسية.

1. وقت دورة فائق السرعة : تعمل معدلات الاستجابة السريعة التي تقل عن ثانية واحدة على تقليل زمن وصول معالجة المسار بشكل كبير، مما يؤدي إلى زيادة إنتاجية السيارة كل ساعة على الممرات المُدارة.

2. تصميم أمان مقاوم للصدمات : تعمل حاملات ذراع الرافعة ذاتية الانفصال على امتصاص طاقة الاصطدام بشكل جانبي، مما يوفر مكونات محرك المحرك ويقلل من تكاليف توقف المنشأة.

3. موثوقية عالية في جميع الأحوال الجوية : تتيح مبيتات IP65 المختومة وعناصر التسخين المدمجة أداءً ثابتًا في الأمطار المتجمدة والظروف الحرارية الشديدة والهواء الساحلي.

للتحكم في الممرات عالية الكثافة دون التسبب في ازدحام مروري، ينشر مخططو الموقع عناصر تحكم في الوصول المادي مثل بوابة الحاجز التلقائي للتحكم الفعال في حركة المرور للحفاظ على التعيين الدقيق للمسار وسرعات المعالجة الآلية للمركبة.

نظام مواقف السيارات الذكي مع LPR

يدمج نظام مواقف السيارات الذكي مع LPR أجهزة بوابة الحاجز المادي مع كاميرات الرؤية الحاسوبية الآلية، وعقد المعالجة الطرفية، وبرامج الإدارة السحابية لتوفير إمكانية الوصول بدون تذاكر للمركبة وجمع الإيرادات تلقائيًا.

تعمل بوابات مواقف السيارات الذكية الحديثة كمكونات حافة متكاملة ضمن شبكة رقمية أوسع. عندما تعبر مركبة تقترب حلقة تحفيز حثية تحت الأرض، تقوم كاميرا التعرف على لوحة الترخيص (LPR) عالية الوضوح مع إضاءة مدمجة بالأشعة تحت الحمراء بالتقاط صور متعددة الإطارات للوحة التسجيل الأمامية. يطبق معالج edge-AI المحلي خوارزميات التعرف البصري على الأحرف (OCR) لتحويل الصورة المرئية إلى سلسلة أبجدية رقمية خلال أجزاء من الثانية. تتم إحالة هذه السلسلة إلى القائمة البيضاء أو القائمة السوداء في الخادم المحلي أو قاعدة البيانات المستضافة على السحابة. عند التحقق الإيجابي، تقوم وحدة التحكم المركزية بتشغيل مرحل بوابة الحاجز، مما يفتح المسار دون إجبار السائق على التوقف أو فتح النافذة أو إدخال بطاقة وصول فعلية.

من منظور التصميم الهندسي، يحتاج العملاء في أوروبا وأمريكا الشمالية إلى تكامل سلس للبرامج عبر واجهات برمجة تطبيقات RESTful القياسية وبروتوكولات MQTT وواجهات Wiegand/RS485 المادية الأصلية. تشتمل وحدات بوابة الحاجز الرئيسية في أنظمة مواقف السيارات الذكية على لوحات تحكم ذكية قادرة على إخراج قياسات مفصلة عن بعد، بما في ذلك عدد الدورات والتحذيرات الحرارية للمحرك وحالات موضع الذراع. تشتمل الأنظمة المتقدمة أيضًا على خوارزميات مضادة للتتبع: بمجرد مرور السيارة المرخصة بحلقة التخليص الثانوية تحت الذراع، تصدر وحدة التحكم على الفور أمرًا بتسلسل إغلاق سريع لمنع المركبات الثانوية غير المصرح بها من الانزلاق عبر البوابة المفتوحة خلف المستخدم الشرعي.

1. الكفاءة التشغيلية بدون تذكرة : التخلص من موزعات التذاكر الورقية الميكانيكية وقارئات البطاقات الممغنطة، مما يقلل بشكل كبير من تكاليف المواد الاستهلاكية وحالات الانحشار الميكانيكية.

2. معدل التدفق السلس للمركبة : يتيح سرعات دخول مستمرة للمركبة، مما يمنع قوائم الانتظار الطويلة في محيط المنشأة التجارية خلال ساعات التشغيل القصوى.

3. مسار التدقيق والأمان المحسّن : يسجل صورًا عالية الدقة ومختومة زمنيًا لكل لوحة مركبة تدخل وتخرج من أجل التتبع في الوقت الفعلي وسجلات التدقيق الجنائي.

التحكم في الوصول والحاجز الأمني

تشمل الحواجز الأمنية للتحكم في الوصول هياكل مادية عالية الأمان، بما في ذلك حواجز الذراع المسقطة، وحواجز الاصطدام شديدة التحمل، وبوابات محيطية كاملة الارتفاع مصممة لمنع اقتحام المركبات غير المصرح بها للمحيطات الصناعية والحكومية المحظورة.

تختلف بوابات الحواجز الأمنية المشددة عن حواجز مواقف السيارات القياسية في تعزيزها الهيكلي، وتوصيل الطاقة، ومقاومتها لقوى التأثير الجسدي. في حين أن حواجز ذراع الرافعة القياسية تعمل في المقام الأول كرادع لحركة المرور، فإن حواجز الوصول الأمنية تعمل كآليات إيقاف مادية ضد محاولات اختراق المركبات القسرية. غالبًا ما تستخدم هذه الأنظمة أذرع إسقاط فولاذية هيكلية ثقيلة الحجم، أو قلوب تقوية الكابلات الفولاذية الداخلية، أو الحواجز الهيدروليكية المتكاملة وحواجز الطرق. غالبًا ما تكون وحدات القيادة كهروهيدروليكية، وتستخدم مضخات السوائل عالية الضغط وأسطوانات هيدروليكية مزدوجة الفعل لرفع العوارض الثقيلة أو الهياكل الفولاذية الثقيلة.

عند تحديد حواجز الأمان المادية للقواعد العسكرية ومحطات الطاقة ومراكز البيانات ومرافق المعالجة الكيميائية، يشير المهندسون إلى معايير التأثير الدولية مثل ASTM F2656 أو IWA 14-1. تقوم هذه الشهادات القياسية بتقييم الحواجز بناءً على قدرتها على إيقاف شاحنة متوسطة الحجم يبلغ وزنها 6,800 كجم تسير بسرعات تتراوح من 50 كم/ساعة إلى 80 كم/ساعة. تتميز بوابات حاجز التحكم في الوصول عالية الأمان بمسامير قفل ثقيلة تعمل على ربط ذراع الإسقاط فعليًا بمواقع الاستقبال المعززة عند الإغلاق الكامل، وتنقل الطاقة الحركية مباشرة إلى قواعد خرسانية مدفونة بعمق أثناء حدث الاصطدام.

1. مقاومة عالية للاختراق : تعمل تصميمات الكابلات الداخلية وأعمدة القفل المعززة على تحويل الطاقة الحركية للمركبة إلى مقاومة قص هيكلية، مما يؤدي إلى إيقاف العناصر المعادية في المحيط.

2. تكامل بيانات اعتماد الوصول المرن : يتصل بالماسحات الضوئية البيومترية، وعلامات RFID طويلة المدى، ومحطات التعرف على الوجه، وبرامج أوامر الأمان عن بعد.

3. بروتوكولات الطوارئ الآمنة من الفشل : تشتمل على خزانات تراكم مخصصة أو نسخ احتياطية للبطارية للسماح بالإغلاق الكامل التلقائي أو النشر السريع للطوارئ (EFO) في أقل من 1.5 ثانية.

المقارنة الفنية لهياكل بوابة الحاجز

يتطلب اختيار بوابة الحاجز الأمني ​​الصحيحة تقييم العديد من المعلمات التشغيلية، بما في ذلك خلوص السقف، وسرعة السيارة، وحجم حركة المرور، ومتطلبات أمن المحيط. يوفر التحليل المقارن أدناه نظرة عامة منظمة على المواصفات الرئيسية عبر تصنيفات بوابة الحاجز الأولية.

إرشادات اختيار النظام لمهندسي الموقع

عند تصميم تخطيط شامل للتحكم في الوصول إلى المحيط، يجب على مهندسي المنشأة الموازنة بين سرعة التشغيل والموثوقية الميكانيكية على المدى الطويل. غالبًا ما يؤدي تحديد تكوين حاجز غير مناسب إلى تآكل المكونات قبل الأوان، أو حدوث ضوضاء مفرطة، أو حدوث انتهاكات أمنية.

1. تقييم هندسة الموقع والخلوص الرأسي : بالنسبة لمواقف السيارات الداخلية في الطابق السفلي مع خلوص رأس مقيد، حدد حواجز ذراع مفصلية تنحني بزاوية 90 درجة أو 180 درجة أثناء الرفع. بالنسبة للممرات الخارجية المفتوحة، توفر بوابات ذراع الألمنيوم المستقيمة متانة أعلى وتعديلًا أبسط لتوازن الزنبرك.

2. حساب الحمل المروري اليومي ودورات التشغيل القصوى : تتطلب المواقع التي تتجاوز 5000 تمريرة يومية محركات مؤازرة بدون فرش بقدرة 24 فولت تيار مستمر أو وحدات محرك هيدروليكي تجارية. يجب حجز المحركات الحثية ذات التيار المتردد لبوابات المجتمع السكني ذات التردد المنخفض بسبب مخاطر انقطاع الحرارة أثناء التشغيل المستمر.

3. دمج طبقات الأمان الزائدة : لا تعتمد أبدًا على مصدر واحد للكشف عن المركبات. يمكنك الجمع بين أجهزة الكشف عن الحلقة الأرضية مزدوجة القناة للكشف عن الكتل المعدنية مع أجهزة الاستشعار البصرية بالأشعة تحت الحمراء ورادار الموجات عالية التردد للكشف عن المشاة والأشياء غير المعدنية.

4. خطة للظروف البيئية : تتطلب البيئات البحرية ومواقع الإنتاج الكيميائي 316 حاوية من الفولاذ المقاوم للصدأ أو أغلفة من الزنك المجلفن كهربائيًا عالي الجودة بتصنيف IP65 لمنع الصدأ الهيكلي وفشل لوحة التحكم.

يعتمد اختيار نظام بوابة الحاجز الأمني ​​على مطابقة ميكانيكا القيادة وتكامل التحكم والبناء المادي مع المتطلبات الأمنية المحددة للموقع. تعمل أنظمة الحواجز الحديثة كمكونات حافة نشطة في شبكات أمان المنشأة المتكاملة، مما يؤدي إلى زيادة الكفاءة التشغيلية مع الحفاظ على حماية موثوقة للمحيط. ويضمن فحص متطلبات البنية التحتية المادية والضغوط البيئية ومعلمات كثافة حركة المرور قبل التثبيت الأداء الأمثل والموثوقية العالية وتكاليف التشغيل المنخفضة طوال العمر.
