كيفية اختيار وحجم مشغل البوابة

يتطلب اختيار مشغل البوابة وتحديد حجمه تقييم خمس معلمات ميكانيكية أساسية: أبعاد مصراع البوابة الفيزيائية، والوزن الميت ومقاومة التدحرج، وتكرار دورة العمل (دورات في اليوم)، وضغط حمل الرياح البيئي، وهندسة المحرك الكهربائي (أنظمة المحركات ذات التردد المتغير AC مقابل DC). يضمن الحجم المناسب أن يتغلب عزم دوران المحرك على الاحتكاك الانفصالي الساكن دون إرهاق تروس القيادة الداخلية، مما يحافظ على سلامة النظام ويطيل عمر خدمة المعدات.

في لمحة

يعتمد حجم المشغل على أكثر من وزن البوابة

الخطوة 1 - ابدأ بنوع البوابة

يعد تقييم آلية الحركة الخطوة الأولى الأساسية في اختيار وحدة القيادة. تعمل أنظمة انزلاق السكك الأرضية على توجيه الوزن الهيكلي إلى المسارات المدمجة بالأرض، في حين تقوم أنظمة الانزلاق الكابولية بتعليق المصراع فوق الطريق باستخدام بكرات متوازنة. تدور البوابات المتأرجحة حول مفصلات قائمة، مما يوفر رافعة دورانية وأحمال دفع محورية على المشغل.

تفرض تصميمات الكابولي والسكك الحديدية الأرضية متطلبات عزم دوران مختلفة تمامًا. تعمل إعدادات الكابولي على التخلص من مخاطر عرقلة المسار الأرضي ولكنها تتطلب امتدادات الإطار التي تزيد من إجمالي كتلة الورقة بنسبة 30% إلى 50% . تحافظ بوابات السكة الأرضية على أثر هيكلي أخف، على الرغم من أن الحطام السطحي البسيط يخلق ارتفاعات فورية في المقاومة الجسدية أثناء التسارع.

بالنسبة للحواجز المنزلقة الثقيلة حيث تكون تكوينات الذراع المتأرجحة غير مناسبة، فإن تحديد محرك الباب المنزلق الأوتوماتيكي القوي للخدمة الشاقة ذو التحويل المتغير للتردد يضمن حركة خطية مستقرة ويخفف من تآكل حامل المحرك تحت الأحمال الجانبية العالية.

الخطوة 2 – وزن البوابة وقياسها

يتطلب حساب كتلة البوابة حساب الإطارات، والأوتاد، والكسوة، وأجهزة المسار، وتجميعات القفل. تعمل مصاريع البوابة الأطول على زيادة إجمالي أوقات التشغيل تحت الحمل، مما يؤدي إلى تسريع تراكم الحرارة داخل مبيت محرك التروس.

يجب تقييم مقاومة الرياح الديناميكية إلى جانب الكتلة الميتة. في حين أن البوابة الحديدية المفتوحة التي يبلغ وزنها 800 كجم تخلق الحد الأدنى من السحب، فإن اللوحة الصلبة ذات الوزن المتماثل تولد احتكاكًا جانبيًا عاليًا، مما يتطلب حسابات عزم دوران المحرك بناءً على مساحة السطح ( A ) وسرعة الرياح المحلية القصوى ( V ).

يقدم الترهل الهيكلي وتوسع الإطار الحراري على مدى فترات السفر الطويلة مقاومة تشغيلية متغيرة. يجب أن تحافظ محركات القيادة على عزم دوران احتياطي كافٍ للتغلب على طفرات الاحتكاك الموضعية دون التسبب في انقطاعات أمان التيار الزائد.

الخطوة 3 – حساب الدورات في اليوم الواحد

تحدد دورة العمل التشغيلية نسبة وقت تشغيل المحرك إلى وقت الراحة داخل نافذة معينة. إن مطابقة المشغل بشكل صارم لكتلة البوابة دون تقييم حجم حركة المرور بالساعة يؤدي إلى الحمل الحراري الزائد، وانهيار العزل، وفشل لوحة التحكم.

تسمح التطبيقات السكنية منخفضة التردد التي تعالج 10 إلى 30 دورة يوميًا بفترات تبريد طويلة. وعلى العكس من ذلك، فإن نقاط الوصول التجارية عالية الكثافة التي تتعامل مع أكثر من 1000 دورة يومية تشهد تراكمًا سريعًا للحرارة خلال ساعات الذروة.

تتطلب المواقع عالية التردد محركات للخدمة المستمرة ومجهزة بعلب تروس مغمورة بالزيت، ومراوح تبريد داخلية، ولفائف نحاسية من الدرجة الحرارية العالية. يجب حساب الحجم مقابل ذروة الزيادات في حركة المرور كل ساعة بدلاً من متوسط ​​الأعداد اليومية.

ملاحظة الصيانة : تحقق من محاذاة حامل محرك الأقراص وخلوص التروس كل ستة أشهر. تتطلب حوامل الدفع الفولاذية وجود فجوة ثابتة من 1.5 مم إلى 2.0 مم بين ترس محرك المحرك وأسنان الحامل عبر شوط السفر بأكمله. يؤدي الخلوص الصفري إلى نقل وزن البوابة الإجمالي إلى عمود تشغيل المحرك، مما يتسبب في فشل المحمل المبكر وانحناء أعمدة الدوار.

دورات العمل السكنية مقابل التجارية

يتمحور التمييز بين مشغلي البوابات السكنية والتجارية حول التحمل الحراري الداخلي، واختيار معادن التروس، والتصميم الإلكتروني للطاقة، وضوابط السلامة المتكاملة. يعتمد المشغلون السكنيون على محركات التيار المتردد المبردة بالهواء أو محركات التيار المستمر الصغيرة بدون فرش والمقترنة بعلب تروس مشحمة. على الرغم من فعاليته في معدلات الدورات المنخفضة، إلا أن الشحوم الاصطناعية تتحلل تحت درجات حرارة عالية مستمرة، مما يترك التروس الداخلية عرضة للاحتكاك المعدني بالمعدن أثناء العمليات المتتالية.

يستخدم المشغلون التجاريون أسسًا ميكانيكية شديدة التحمل مصممة لتبديد الحرارة بشكل مستمر. تتميز وحدات القيادة الصناعية بعلب تروس مصنوعة من الحديد الزهر أو الألومنيوم عالي الكثافة مغمورة في أنظمة حمام زيت كاملة، والتي تعمل على تبريد مكونات القيادة أثناء تشحيم التروس الدودية الفولاذية الصلبة والتروس الحلقية البرونزية. تتميز لوحات التحكم التجارية أيضًا بمعالجات دقيقة من الدرجة الصناعية، ومآخذ كشف حلقة مزدوجة القناة، ودوائر فرامل ديناميكية، وواجهات أمان متعددة المدخلات.

تفرض المنشآت التجارية أيضًا متطلبات صارمة لسرعة التشغيل. بينما تعمل البوابات السكنية النموذجية بسرعة تصل 10 إلى 12 مترًا في الدقيقة ، تتطلب المراكز اللوجستية التجارية معدلات فتح عالية السرعة ( 18 تصل إلى 24 مترًا في الدقيقة ) لمنع اصطفاف حركة المرور على الطرق العامة. يتطلب تحقيق سرعات خطية أعلى تروس قيادة أكبر، وتحكمًا بمحرك متغير التردد، وأنظمة كبح للخدمة الشاقة قادرة على إبطاء هيكل سريع الحركة عالي الكتلة بسلاسة.

1. بنية التشحيم الداخلي : تستخدم الوحدات السكنية شحم الليثيوم شبه السائل المقدر لدرجات الحرارة المعتدلة. تشتمل الأنظمة التجارية على علب تروس كاملة حمام الزيت والتي تعمل على تبريد مكونات القيادة بشكل مستمر في ظل دورات بدون توقف.

2. مواد بناء التروس : غالبًا ما تستخدم وحدات الخدمة الخفيفة تروسًا مركبة أو تعدين المساحيق لتقليل ضوضاء التشغيل. تتميز الوحدات التجارية للخدمة الشاقة بأعمدة دودية فولاذية مزورة مقترنة بتروس توربينية من البرونز الفوسفوري عالية الشد لمقاومة القص تحت أحمال التوقف المفاجئ.

3. دوائر التحكم وقدرة الإدخال/الإخراج : تتميز لوحات التحكم التجارية بمدخلات موسعة لحواف الأمان الخارجية، وحزم الصور، وقارئات RFID طويلة المدى، وأجهزة التحكم المنطقية في إشارات المرور، وكاشفات الحلقات الصناعية المتكاملة.

4. الحماية من الحمل الزائد الحراري : تعتمد المحركات السكنية على مفاتيح حرارية قياسية ثنائية المعدن مدمجة في ملفات المحرك والتي تتوقف عن التشغيل عندما تكون ساخنة. تدمج الأنظمة التجارية مراقبة الثرمستور النشط وتقليل سرعة التردد المتغير لإدارة الارتفاع الحراري دون إغلاق الوصول إلى الدخول تمامًا.

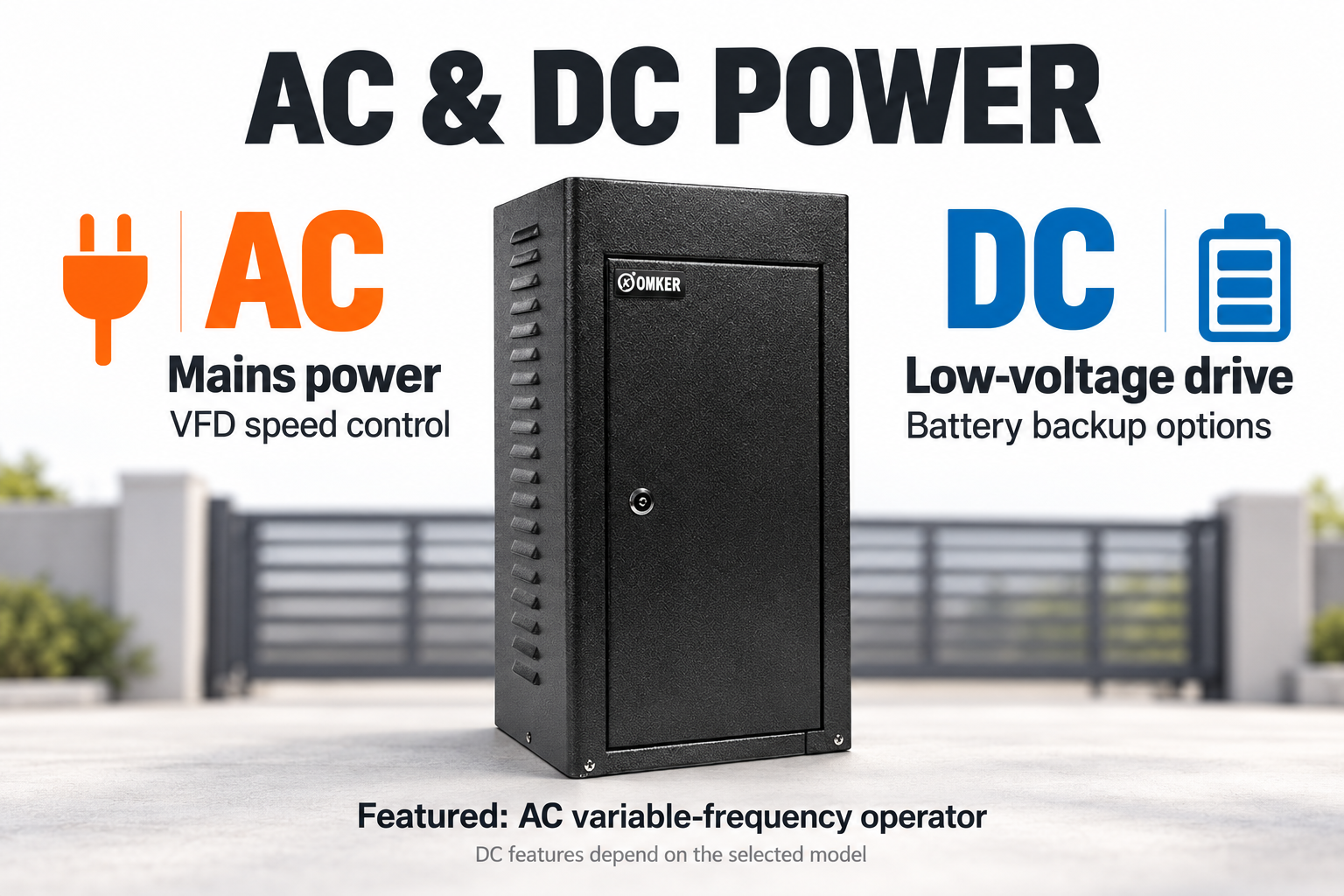

الطاقة: تيار متردد، تيار مستمر

تؤثر بنية الطاقة التي تقود مشغل البوابة على منحنيات عزم الدوران وتغير السرعة وتكامل الطاقة الاحتياطية ودقة اكتشاف العوائق. إن تقنيتي التشغيل الأساسيتين في أتمتة البوابة هما المحركات الحثية ذات التيار المتردد (AC) ومحركات التيار المباشر (DC) (التي تتضمن طوبولوجيات ذات تردد متغير وبدون فرش ومتغيرة). إن فهم هذه المقايضات يسمح للمهندسين بمطابقة نظام القيادة مع البنية التحتية للموقع.

تتميز المحركات الحثية التقليدية بالتيار المتردد بالبساطة والمتانة والمقاومة العالية لتقلبات الجهد المحيط، مما يوفر عزم دوران قويًا لبدء تشغيل البوابات الصناعية الثقيلة. ومع ذلك، تعمل محركات التيار المتردد المباشرة على الخط بسرعة دوران ثابتة. يتطلب إيقاف بوابة متحركة عالية القصور الذاتي مدفوعة بمحرك تيار متردد أحادي السرعة مفاتيح حد ميكانيكية وتوقفات مادية صلبة، مما يعرض أعمدة البوابة ومسارات التوجيه وتروس التشغيل الداخلية لأحمال صدمات ميكانيكية شديدة.

يستخدم التصميم الحديث لأتمتة البوابة بشكل متزايد بنيات محرك التيار المستمر وتقنية محرك التيار المتردد المتغير التردد. تتيح محركات التيار المستمر ذات الجهد المنخفض (24 فولت/36 فولت) التحكم الدقيق في السرعة، ومنحدرات التسارع السلسة، ومنحنيات التباطؤ التدريجي (البدء الناعم / التوقف الناعم)، مما يقلل الضغط الميكانيكي على مكونات المحرك. بالإضافة إلى ذلك، يقوم مشغلو التيار المستمر منخفض الجهد بدمج أنظمة النسخ الاحتياطي للبطارية بسهولة، مما يسمح بتشغيل البوابة دون انقطاع أثناء فشل الشبكة.

تعمل تقنية محرك التردد المتغير (VFD) على ربط طاقة التيار المتردد ذات الجهد العالي والتحكم المتقدم في المحرك عن طريق تحويل طاقة التيار المتردد أحادية الطور أو ثلاثية الطور إلى تيار مستمر، وتجميع خرج التردد المتغير لقيادة محرك ثلاثي الطور. يوفر هذا النهج عزم دوران استثنائي منخفض السرعة دون طفرات تدفق تيار عالية، ويسمح بالتحكم في السرعة المتغيرة بشكل لا نهائي، ويسمح بالكشف الدقيق عن عوائق استشعار التيار. يسلط تقييم الحلول المتقدمة من omker الضوء على كيفية دمج الإلكترونيات ذات التردد المتغير في منصات المحركات الثقيلة مما يؤدي إلى تحسين منحدرات السرعة، وحماية التروس الداخلية، وإطالة عمر الخدمة الإجمالي.

مبدأ تقنية التردد المتغير : تعمل محركات البوابة ذات التردد المتغير على تعديل تردد مصدر الطاقة والجهد المطبق على الجزء الثابت للمحرك. من خلال قياس التردد ديناميكيًا أثناء الحركة الأولية واقتراب الحد النهائي، تحافظ وحدة التحكم على عزم دوران المحرك الكامل عند عدد دورات منخفض في الدقيقة. يؤدي هذا إلى التخلص من التأثيرات الميكانيكية القاسية ضد توقفات الحد، ويقلل من قص أسنان حامل التروس، ويزيل طفرات تدفق التيار العالية أثناء بدء تشغيل المحرك.

هل أحتاج إلى متخصص لضبط حجمه؟

يتطلب تحديد حجم مشغلي البوابات التجارية أو الصناعية هندسة احترافية للتحقق من السلامة الهيكلية، وتوزيع الطاقة، والامتثال للسلامة الدولية. تفشل الأنظمة غير المحددة قبل الأوان، بينما تمثل الوحدات المثبتة بشكل غير صحيح مخاطر شديدة للوقوع في فخ مادي.

يستخدم القائمون على تكامل النظام خلايا تحميل معايرة لقياس عزم الدوران الانفصالي والسحب المتدحرج على طول شوط السفر الكامل. تحدد هذه القياسات الفيزيائية اختلال الهيكل، أو تآكل المحمل، أو التواء الإطار قبل تركيب المحرك.

يتعامل الفنيون المحترفون أيضًا مع المتطلبات الكهربائية الهامة، وحساب مقاييس أسلاك الكابلات ( مم^2 ) لمنع انخفاض الجهد الكهربي وتركيب الحماية من زيادة التيار للوحات المنطقية. علاوة على ذلك، تضمن المعايرة الاحترافية الامتثال لمعايير السلامة الخاصة بالحد من القوة (UL 325 وEN 12453) باستخدام الحزم الكهروضوئية، والحلقات الأرضية، وحواف الأمان.

يضمن التقييم الدقيق لمقاومة الرياح ودورات العمل ونواقل الاحتكاك وإلكترونيات المحركات أمانًا موثوقًا وطويل الأمد للمحيط. يوفر تركيب عالي الأداء عالي الأداء ذو ​​التردد المتغير محرك الباب المنزلق الأوتوماتيكي القوة الميكانيكية وإدارة السرعة الدقيقة اللازمة للبيئات التجارية المتطلبة.
