يعمل محرك الغالق المتداول عن طريق تحويل الطاقة الكهربائية إلى قوة دوران من خلال الجزء الثابت والدوار الكهرومغناطيسي الداخلي، مما يؤدي إلى قيادة علبة تروس كوكبية لتضخيم عزم الدوران، والذي يقوم بدوره بتدوير برميل أنبوبي لتغليف شرائح الغالق أو فكها بسهولة أثناء دورات الفتح والإغلاق. |
حول محرك الغالق الدوار: نظرة عامة على بنية المحرك الأنبوبي والمثبت على الجانب، والمبادئ الميكانيكية الأساسية، والتكاملات الصناعية المخصصة.
تركيب محرك مصراع الأسطوانة: إجراءات الإعداد الأساسية، ومعلمات المحاذاة، وأجهزة التثبيت، وتقنيات المعايرة الحرجة للموثوقية على المدى الطويل.
مكونات وتصميم محرك مصراع الأسطوانة: انهيار حبيبي لهندسة المكونات الداخلية، واختيارات المواد، وتصميم التروس الكوكبية، وآليات الحماية الحرارية.
فوائد وعمل محرك الغالق الدوار: تحليل نقل الطاقة الميكانيكية، والمزايا التشغيلية، ومكاسب الكفاءة، والإدارة الديناميكية للحمل خلال الدورات عالية التردد.
مصادر طاقة محرك مصراع الأسطوانة: استكشاف تكوينات البطارية الاحتياطية أحادية الطور، وثلاثية الطور، والتكوينات الشمسية الهجينة المصممة للتشغيل التجاري دون انقطاع.
تشغيل المحرك والتحكم في درجة الحرارة: التقييم الفني لمفاتيح الحد الميكانيكية، ودورات العمل، وأجهزة استشعار القطع الحراري، وبروتوكولات إدارة درجة الحرارة النشطة.
محرك الغالق الدوار عبارة عن آلية دفع كهروميكانيكية تم تصميمها لأتمتة الحركة الرأسية لشرائح الستارة على طول مسارات التوجيه الثابتة. تحل هذه المحركات محل أذرع اليد اليدوية، والينابيع المتوازنة، والرافعات المتسلسلة بقدرة دوران آلية عالية عزم الدوران. من خلال وضع مجموعة المحرك داخل أنبوب القيادة أو تركيبها خارجيًا على شفة جانبية للخدمة الشاقة، توفر هذه الوحدات تنظيمًا دقيقًا للسرعة، والإيقاف الآلي، والتكامل مع شبكات التحكم في الوصول الحديثة.
من وجهة نظر هندسية، تنقسم محركات الغالق إلى تصميمين ميكانيكيين أساسيين: المحركات الأنبوبية والمحركات الصناعية المثبتة على الجانب (أو المركزية). تتلاءم المحركات الأنبوبية مباشرة مع عمود البرميل الأسطواني، مما يزيد من مساحة الرأس ويحافظ على بصمة جمالية نظيفة. تستخدم الوحدات المثبتة على الجانب سلاسل قيادة للخدمة الشاقة أو أدوات توصيل تروس مباشرة لرفع ستائر الأبواب الصناعية الضخمة التي يصل وزنها إلى عدة أطنان مترية.
المحركات الأنبوبية القياسية : مصممة لواجهات المحلات التجارية، وستائر النوافذ، ومصاريع الأمان الخفيفة. تعمل هذه الوحدات المدمجة بسرعات ثابتة مع ضوضاء منخفضة.
المحركات الأنبوبية ذات التجاوز اليدوي : مجهزة بمحرك تروس دودي داخلي، مما يسمح بتشغيل الكرنك يدويًا أثناء انقطاع التيار الكهربائي بالكامل.
المحركات الجانبية شديدة التحمل : مصممة لأبواب المستودعات الصناعية عالية التردد، وتتضمن مدخلات كهربائية ثلاثية الطور وفرامل أمان مدمجة.
في OMKER، يعطي فريقنا الهندسي الأولوية للمتانة الهيكلية وعزم الدوران السلس. من خلال تحديد التروس الفولاذية المصنعة بدقة والملفات النحاسية عالية الجودة، يوفر كل محرك مصراع دوار عمر خدمة طويل في ظل الأحمال التشغيلية الثقيلة. يطلب العملاء التجاريون الأوروبيون بانتظام حدودًا مخصصة وأنظمة مكابح منخفضة الضوضاء وبطاقات تحكم متكاملة. استكشف مواصفاتنا الفنية واستشر خبرائنا عبر الاتصال بالدعم الفني لـ OMKER لتحسين بنية أتمتة الدخول الخاصة بك.
نطاق القطر الداخلي : يبلغ قياس الوحدات الأنبوبية عادةً 35 مم، أو 45 مم، أو 59 مم، أو 92 مم لتناسب أنابيب القيادة القياسية، بينما توضع المحركات المثبتة على الجانب خارجيًا على أقواس شفة.
نطاق عزم الدوران الناتج : توفر المحركات الأنبوبية المدمجة ما بين 10 نيوتن متر و300 نيوتن متر، بينما توفر أنظمة التثبيت الجانبي الصناعية 300 نيوتن متر حتى 2000+ نيوتن متر.
مواد الإطار الهيكلي : يستخدم الغلاف الأنبوبي المغلق الألومنيوم المصبوب والفولاذ المبثوق، بينما تعتمد المحركات الصناعية الثقيلة على أغلفة من الحديد الزهر.
قدرات دورة التشغيل : يتم تصنيف المحركات الأنبوبية لمدة تتراوح من 4 إلى 6 دقائق من التشغيل المستمر (تصنيف S3 المتقطع)، بينما تدعم المحركات الجانبية ثلاثية الطور دورات العمل المستمرة S1/S2.
نصيحة تشغيلية : عند اختيار محرك مصراع دوار، احسب الوزن الإجمالي للستارة بالإضافة إلى عامل أمان بنسبة 30 بالمائة لمراعاة احتكاك قضيب التوجيه، ومقاومة أحمال الرياح، ومواد التشحيم في الطقس البارد. يؤدي عدم تحديد عزم دوران المحرك إلى تراكم مفرط للحرارة، مما يؤدي إلى تعثر الحمل الحراري الزائد قبل الأوان أثناء دورات التشغيل المتعاقبة. |

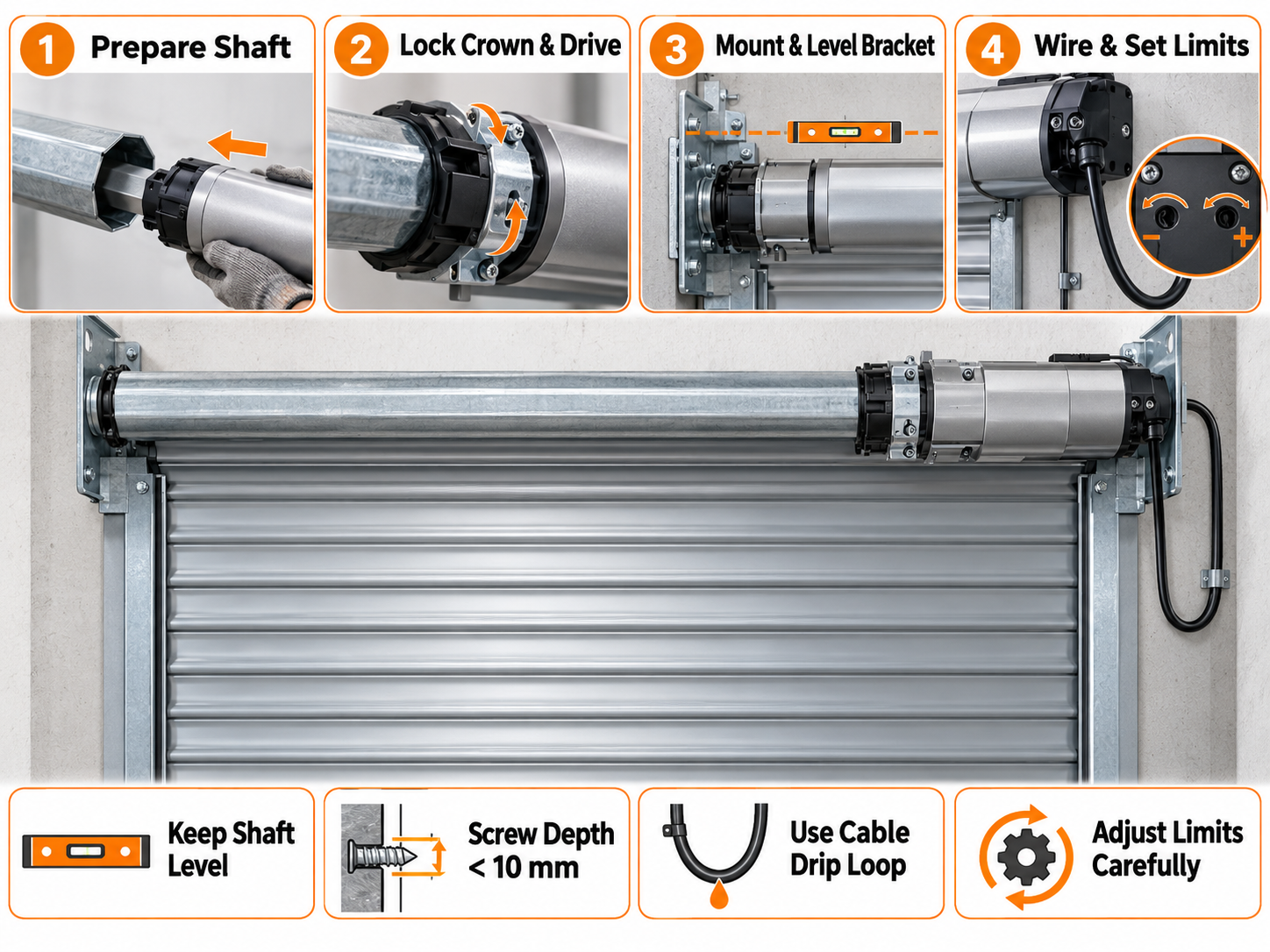

يحدد التثبيت الصحيح بشكل مباشر العمر التشغيلي وملف الصوت والامتثال للسلامة لأي محرك مصراع دوار. تؤدي المحاذاة المحورية غير الصحيحة إلى حمل غير متساوٍ للتروس، واهتزاز شديد، وتآكل مبكر لتاج محرك الأقراص وحلقة محول محرك الأقراص.
إعداد العمود : تأكد من أن أنبوب المحرك المثمن أو الدائري نظيف ومزيل من الأزيز وخالي من طبقات اللحام الداخلية. أدخل قلب المحرك حتى تتساوى مقاعد محول المحرك مع توقف الأنبوب.
قفل التاج وعجلة القيادة : قم بتثبيت محول المحرك بالأنبوب باستخدام المسامير المنبثقة أو براغي التثبيت. تجنب البراغي الطويلة التي يمكن أن تخترق غلاف المحرك الداخلي أو تلحق الضرر باللفات الثابتة النحاسية.
تركيب وتسوية الدعامة : قم بتثبيت دعامة رأس المحرك على اللوحة النهائية باستخدام مثبتات عالية الشد. تحقق من المحاذاة الأفقية المثالية عبر عمود البرميل بمستوى دقيق لمنع توزيع الحمل بشكل غير متساوٍ.

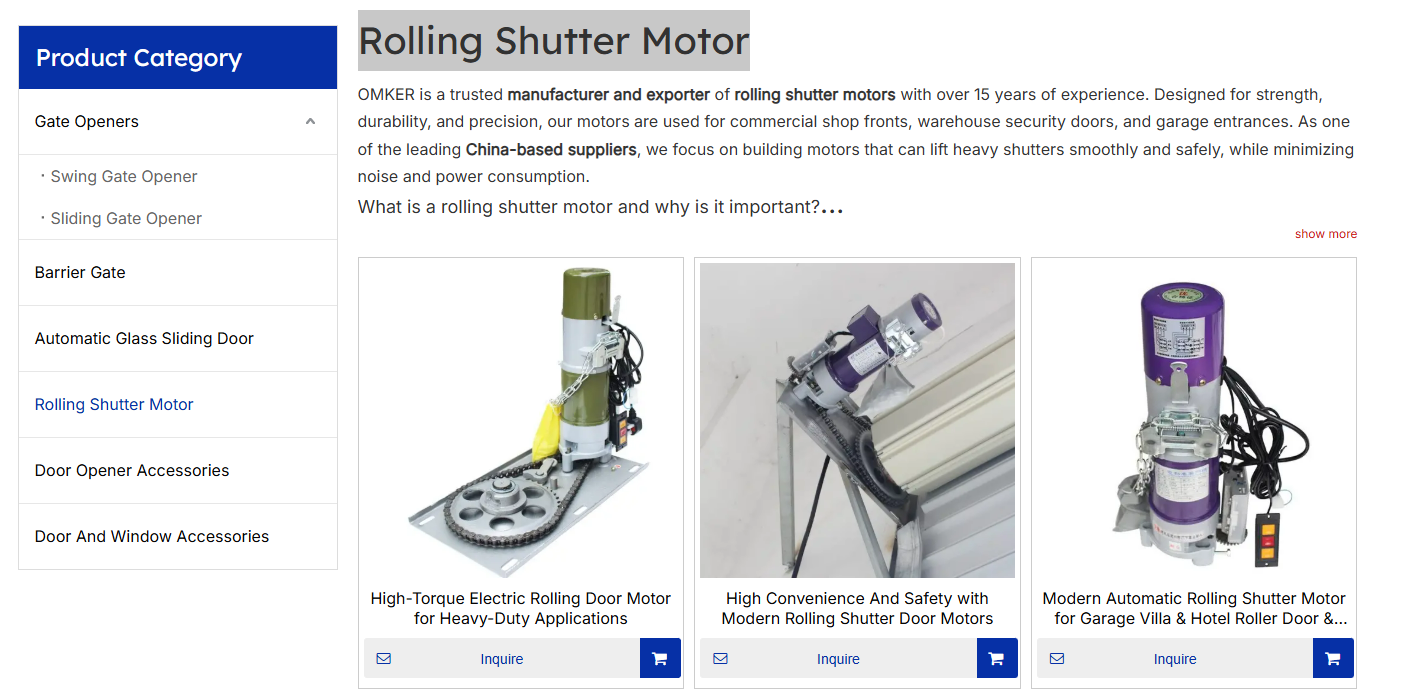

اكتشف مجموعة محركات الغالق الدوارة الكاملة من OMKER للعثور على تكوين المحرك المثالي لإعداد التثبيت المحدد الخاص بك: اكتشف مجموعة محركات الغالق الدوارة الكاملة من OMKER.
التسامح الأفقي للبرميل : حافظ على انحراف العمود في حدود 1.5 مم عبر 3 أمتار لتجنب التفاف الشرائح غير المتساوي وإرهاق المحمل المبكر.
إدخال قفل المسمار : حدد عمق المسمار الداخلي بما يقل عن 10 مم في أنبوب المحرك لمنع ثقب عزل الملف الثابت والتسبب في حدوث ماس كهربائي.
حلقة تنقيط الأسلاك ونصف قطر الانحناء : حافظ على نصف قطر انحناء الكابل الديناميكي لا يقل عن 50 مم وشكل حلقة تنقيط لأسفل لإيقاف دخول الماء.
الحد من ضبط المسمار : قم بإجراء تعديلات دقيقة بنصف دورة أثناء المعايرة لتجنب الحركة الزائدة وانحشار الستارة الهيكلية.
ملاحظة الصيانة : أثناء التثبيت، تأكد من أن كابل الإمداد الكهربائي يشكل حلقة تنقيط لأسفل قبل الدخول إلى رأس المحرك. وهذا يمنع مياه الأمطار أو التكثيف من الجريان على طول سلك الكابل مباشرة إلى مبيت الحد الإلكتروني. |
يعكس التصميم الداخلي لمحرك المصراع الدوار هندسة ميكانيكية صارمة مُحسّنة للقيود المكانية الشديدة. يجب أن يجمع المحرك الأنبوبي توليد عزم دوران عالي، وتقليل السرعة، واستشعار الموضع، والكبح الديناميكي في غلاف أسطواني ممدود.
الجزء الثابت والدوار الكهرومغناطيسي : سلك مغناطيسي نحاسي نقي ملفوف حول صفائح فولاذية من السيليكون عالية الجودة يولد تدفقًا كهرومغناطيسيًا قويًا، مما ينتج قوة دوران مستقرة مع الحد الأدنى من فقدان الطاقة الحرارية.
علبة التروس الكوكبية متعددة المراحل : تقوم التروس الكوكبية المدمجة بتوزيع الحمل الميكانيكي بالتساوي عبر نقاط اتصال متعددة لأسنان التروس. يقلل هذا التصميم بشكل كبير من التعب الميكانيكي مع تكبير عزم دوران المحرك.
مجموعة الفرامل الكهرومغناطيسية : تعمل الفرامل الكهرومغناطيسية الزنبركية من نوع القرص على قفل عمود المحرك على الفور عند توقف الطاقة، مما يمنع انجراف الستارة أو انخفاض الجاذبية.
مجموعة الحد الميكانيكية/الإلكترونية : تعمل المفاتيح الدقيقة الدقيقة التي يتم تشغيلها بواسطة براغي الرصاص ذات الخيوط الدقيقة على حساب إجمالي دورات عمود البرميل لقطع الطاقة في مواضع الستارة العلوية والسفلية المحددة مسبقًا.
غالبًا ما يقوم المهندسون بتحليل مدى تأثير التآكل الميكانيكي على هذه المكونات بمرور الوقت. إذا لاحظت ضوضاء طحن أو سقوط غالق غير مرغوب فيه، راجع دليل استكشاف الأخطاء وإصلاحها التفصيلي الخاص بنا حول تحديد الأعطال الميكانيكية لمحرك الغالق الدوار لمنع فشل النظام الهيكلي بالكامل.
الجزء الثابت : مصنوع من صفائح فولاذية من السيليكون المدرفلة على البارد لمنع فقدان الحرارة في التيار الدوامي أثناء الدورات الممتدة.
التروس الكوكبية : يتم تصنيعها بدقة من فولاذ مسحوق المعادن عالي الشد لمضاعفة عزم الدوران في المساحات المادية الضيقة.
مجموعة الفرامل : مجهزة ببطانة احتكاك خالية من الأسبستوس من أجل الإمساك الميكانيكي الديناميكي والفوري والآمن من الفشل.
هيكل المحرك : مصنوع من الفولاذ المبثوق المقاوم للتآكل للحفاظ على محاذاة العمود الداخلي الصلبة تحت الحمل العالي.
الحد من تروس التبديل : مصبوب من بوليمر هندسي POM مقاوم للاهتراء للحفاظ على العد الدقيق للدورة على مدار عقود من الاستخدام.
فلسفة التصميم : لماذا نبني أجسامنا الحركية بأغطية فولاذية مقذوفة غير ملحومة؟ من خلال الخبرة الميدانية، حدد مهندسو OMKER أن أغطية الألمنيوم المصبوب يمكن أن تتشوه تحت عزم الدوران الخلفي المفاجئ لأحمال الرياح. تحافظ العلب الفولاذية على تفاوتات شبكة عمود التروس، مما يزيل ربط التروس ويطيل عمر علبة التروس بشكل كبير. |

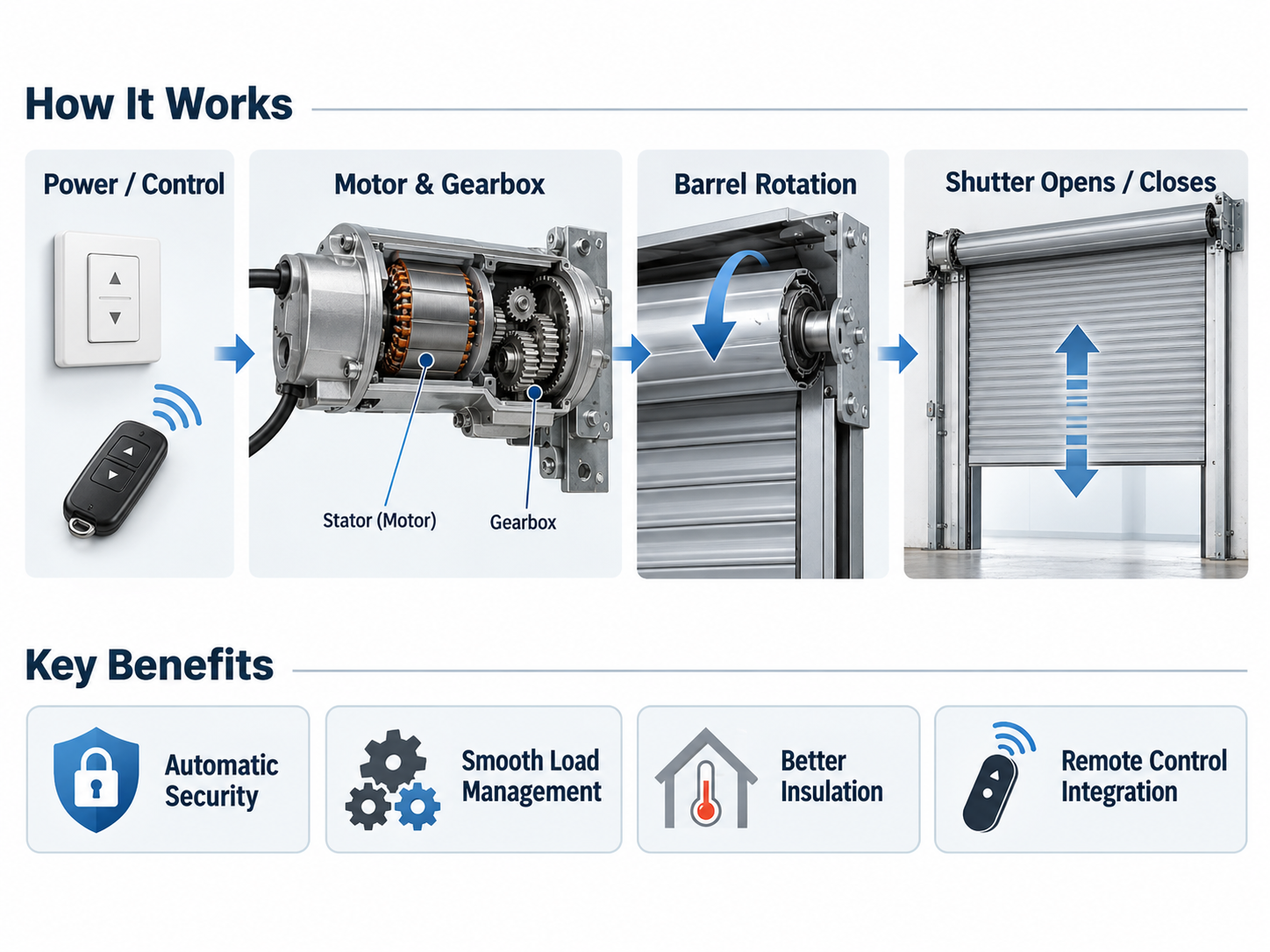

يتطلب فهم كيفية عمل محرك المصراع المتداول تحليل تحويل الطاقة الكهربائية إلى حركة ستارة خطية. عندما يقوم مفتاح التحكم أو جهاز الإرسال اللاسلكي بتنشيط ملف الجزء الثابت، يدور العضو الدوار بسرعات عالية (عادةً من 1400 إلى 2800 دورة في الدقيقة). ويمر هذا الدوران عالي السرعة وعزم الدوران المنخفض إلى علبة تروس التخفيض الكوكبية متعددة المراحل، مما يحول السرعة إلى عزم دوران مرتفع (عادةً من 12 إلى 30 دورة في الدقيقة عند عجلة القيادة النهائية).
الأمان الآلي للمرافق : تعمل المصاريع الآلية على التخلص من الأقفال المادية والسلاسل اليدوية، ويتم قفلها تلقائيًا عبر أنظمة المكابح الديناميكية الكهرومغناطيسية عند الإغلاق.
الكفاءة الحرارية والعزل : يحافظ الإغلاق الآلي المتسق على إحكام إغلاق حافة الفرشاة، مما يقلل من تسرب تدفق هواء التدفئة والتهوية وتكييف الهواء (HVAC)، ويقلل تكاليف طاقة المبنى.
إدارة الأحمال بسلاسة : تعمل بروتوكولات وحدة التحكم ذات التشغيل الناعم والإيقاف الناعم على التخلص من الصدمات الميكانيكية، مما يمنع تشوه الشريحة ويطيل عمر مسار التوجيه.
بالنسبة لمراكز التوزيع ذات الحجم الكبير، فإن تجهيز الستائر الدوارة بوحدات قيادة موثوقة يزيل التأخير المكلف الناتج عن السلاسل الميكانيكية المحشورة. لترقية أتمتة الوصول إلى منشأتك، احصل على حلول محرك من الدرجة التجارية مباشرةً من سلسلة محركات الغالق الدوارة الرسمية من OMKER.
سرعة الرفع : متوسط سرعة الرفع في الأنظمة الآلية الآلية من 3 إلى 6 ثوانٍ لكل متر، مقارنة بـ 10 إلى 30 ثانية لكل متر في الرافعات اليدوية.
الإجهاد الميكانيكي : توفر المحركات الكهربائية عزم دوران ثابتًا وموحدًا على طول الأنبوب الأسطواني، مما يمنع الحركات المتشنجة التي تشوه شرائح الستارة.
تكامل التحكم : تتصل وحدات القيادة الآلية بسهولة بأجهزة التحكم عن بعد اللاسلكية وقارئات الوصول RFID ولوحات PLC وشبكات إدارة المباني.
ملاحظة أساسية لمبدأ العمل : يتغير الحمل الفعلي على محرك المصراع الدوار بشكل مستمر أثناء التشغيل. عندما ترتفع الستارة، يزداد قطر البرميل الفعال مع لف كل طبقة من الشرائح حول الأنبوب. وهذا يزيد من فعالية ذراع الرافعة، مما يتطلب الحد الأقصى من عزم الدوران قبل وضع الفتح الكامل. |
يضمن تحديد تكوين الطاقة الكهربائية المناسب أن يعمل محرك الغالق الدوار الخاص بك بشكل موثوق عبر الظروف البيئية المتنوعة وإعدادات البنية التحتية للمرافق. تتراوح متطلبات الطاقة من الإمدادات السكنية أحادية الطور إلى التوصيلات الصناعية الثقيلة ثلاثية الطور.
طاقة التيار المتردد أحادية الطور (230 فولت / 120 فولت) : التكوين القياسي لواجهات متاجر البيع بالتجزئة الصغيرة والمتوسطة ومصاريع النوافذ السكنية. تستخدم هذه المحركات مكثف تشغيل داخلي لتوليد تحول الطور اللازم لبدء عزم الدوران.
طاقة تيار متردد ثلاثية الطور (380 فولت / 415 فولت) : تستخدم في التطبيقات الصناعية الثقيلة. توفر الطاقة ثلاثية الطور عزم دوران سلسًا دون الحاجة إلى مكثفات بدء الطور، مما يتيح دورات عمل مستمرة (تصنيف S1) لأرصفة الخدمات اللوجستية.
أنظمة الطاقة 24 فولت تيار مستمر : وحدات محرك التيار المستمر ذات الجهد المنخفض مدعومة ببطاريات احتياطية مشحونة بالتيار الكهربائي أو الألواح الشمسية. ضروري لمصاريع الحريق في حالات الطوارئ التي يجب أن تعمل تلقائيًا أثناء فشل الشبكة بالكامل.
تيار متردد أحادي الطور (120 فولت / 230 فولت) : اتصال شبكة قياسي مثالي لواجهات المتاجر والمصاريع السكنية؛ يستخدم مكثفات التشغيل الداخلية لتوليد عزم الدوران.
تيار متردد ثلاثي الطور (380 فولت / 415 فولت) : إمداد عالي الكفاءة للمراكز اللوجستية؛ يزيل مكثفات التشغيل لتوفير إمكانيات الخدمة المستمرة S1 بدون توقف.
تيار مستمر منخفض الجهد (نظام 24 فولت) : تكوين مدعوم بالبطارية مصمم خصيصًا لحواجز السلامة من الحرائق والمداخل التي تعمل بالطاقة الشمسية خارج الشبكة أثناء انقطاع التيار الكهربائي الكامل.
رؤية اختيار الطاقة: في المناطق ذات الشبكات الكهربائية غير المستقرة، غالبًا ما تفشل المحركات أحادية الطور بسبب انخفاض الجهد الذي يمنع مكثف التشغيل من بدء الدوران. في هذه الأسواق، توصي OMKER بتركيب محركات تيار مستمر بجهد 24 فولت مع وحدات إدارة البطارية المتكاملة، مما يضمن توصيل تيار مستقر بغض النظر عن تقلبات الشبكة المحلية. |
عندما يقوم محرك مصراع دوار برفع ستارة ثقيلة، فإن المقاومة الكهربائية داخل ملفات الجزء الثابت والاحتكاك الميكانيكي داخل التروس الكوكبية تولد الحرارة. نظرًا لأن المحركات الأنبوبية محاطة بأنابيب محرك محكمة الغلق، فإن إدارة التبديد الحراري أمر حيوي لمنع انهيار العزل.
مفتاح القطع الحراري ثنائي المعدن : مدمج مباشرة داخل حزمة الملف النحاسي الثابت، هذا المفتاح الحساس للحرارة يفتح الدائرة الكهربائية عندما تصل درجة الحرارة الداخلية إلى حوالي 135 درجة مئوية إلى 150 درجة مئوية، مما يؤدي إلى قطع الطاقة لمنع احتراق الملفات.
تقييمات دورة التشغيل (معايير S2/S3) : تحمل معظم المحركات الأنبوبية التجارية تصنيف S2 (الخدمة لفترة قصيرة) أو S3 (المهمة الدورية المتقطعة)، مما يحد عادةً من وقت التشغيل المستمر إلى 4 إلى 6 دقائق قبل الحاجة إلى فترة تبريد.
المواد العازلة من الفئة H : تستخدم المحركات عالية المواصفات سلكًا مغناطيسيًا مطليًا بالمينا من الفئة H بدرجة حرارة تصل إلى 180 درجة مئوية، مما يوفر حماية فائقة ضد فشل العزل الناتج عن دورات التحميل الزائد العرضية.
عتبة مستشعر القطع : تعمل المفاتيح ثنائية المعدن على قطع استمرارية الدائرة بين 135 درجة مئوية و150 درجة مئوية لحماية ملفات الجزء الثابت.
مدة دورة التبريد : يتطلب الاسترداد الحراري القياسي من 15 إلى 20 دقيقة من وقت الراحة في ظل التبريد المحيط الطبيعي.
تصنيف عزل الملف : تتميز الوحدات عالية الأداء بسلك مغناطيسي من الفئة H تم تصنيفه لتحمل درجات الحرارة الداخلية حتى 180 درجة مئوية.
دقة الحد الموضعي : تحافظ آليات تبديل الحد ذات الخيط الدقيق الدقيقة على دقة التوقف في حدود +/- 0.5 مم عبر آلاف الدورات.
بروتوكول الحماية الحرارية : لا تتجاوز مطلقًا المفتاح الحراري الداخلي إذا توقف محرك الغالق أثناء اختبار التردد العالي. اسمح للوحدة بإكمال دورة التبريد الطبيعية التي تبلغ مدتها 20 دقيقة. يؤدي تجاوز الحدود الحرارية إلى إضعاف عزل الملف النحاسي بشكل دائم، مما يؤدي إلى خطر حدوث دوائر قصيرة، ومخاطر الحريق، والفشل الكامل لمحرك القيادة. |
