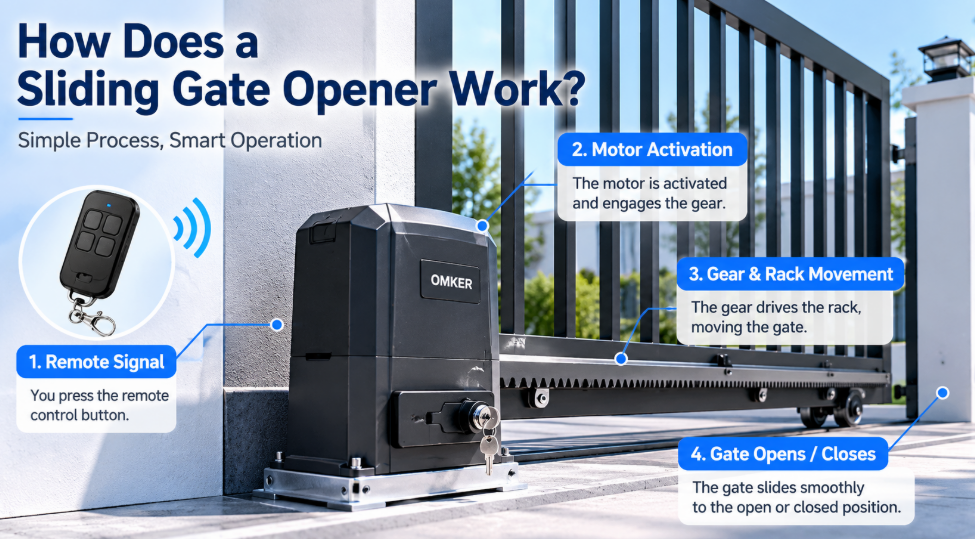

تعمل أداة فتح البوابة المنزلقة عن طريق تحويل الطاقة الحركية الدورانية من محرك كهربائي إلى قوة أفقية خطية عبر ترس القيادة الذي يتعامل مع حامل تروس مطابق أو سلسلة بكرات متصلة على طول الامتداد السفلي للوحة البوابة، وبالتالي دفع البوابة مفتوحة أو مغلقة على طول نظام تتبع موجه بواسطة لوحات تحكم إلكترونية ذكية.
لفهم القيمة الإستراتيجية لاختيار إعداد أتمتة عالي الجودة بشكل كامل، يجب على مديري المشتريات ومهندسي الأمن فحص كيفية تحقيق هذه الأنظمة لدورات عمل متسقة في ظل الظروف الصعبة. من خلال تحليل المكونات الهيكلية، ومسارات الإشارات الإلكترونية خطوة بخطوة، والمصفوفات الحسية الواقية المضمنة في أنظمة القيادة هذه، يمكنك بسهولة تنفيذ خطة محسنة للتحكم في الوصول تحمي الأصول، وتحسن تدفق حركة المرور، وتضمن عقودًا من التشغيل بدون صيانة.
توفر الأقسام التالية تحليلاً فنيًا شاملاً للأتمتة الحديثة لحواجز الممرات:
الآلية الأساسية لفتحة البوابة المنزلقة
المكونات الرئيسية لمشغلي بوابة الشريحة الصناعية
العملية التشغيلية خطوة بخطوة للبوابات الأوتوماتيكية
المواصفات الفنية ومعايير اختيار المنتج
ميزات السلامة الحاسمة وإرشادات استكشاف الأخطاء وإصلاحها
الفوائد الإستراتيجية لمشغلي البوابة المنزلقة المتقدمين
خاتمة
يدور مبدأ التشغيل الميكانيكي الأساسي لفتح البوابة المنزلقة حول التحويل المستمر للطاقة الكهربائية إلى قوة خطية أفقية دقيقة من خلال واجهة شبكية صلبة من التروس إلى الحامل أو نظام سلسلة أسطوانية عالية التوتر يقودها محرك داخلي.
يوجد في قلب كل نظام محيطي آلي تحويل الحركة الدورانية عالية السرعة ومنخفضة عزم الدوران من محرك كهربائي يعمل بالتيار المتردد أو التيار المستمر إلى حركة خطية منخفضة السرعة وعزم الدوران العالي. تبدأ هذه العملية في اللحظة التي تقوم فيها لوحة التحكم الداخلية بتسليم الطاقة إلى ملفات المحرك. نظرًا لأن المحركات الكهربائية القياسية تدور بسرعات عالية جدًا بحيث لا يمكنها التعامل المباشر مع البوابة، يتم توجيه خرج الدوران على الفور من خلال صندوق تخفيض التروس المدمج. يتميز صندوق التروس هذا عادةً بتروس دودية أو أنظمة تروس كوكبية مغمورة في حمام زيت أو مطلية بشحم صناعي عالي اللزوجة لتقليل الاحتكاك، والقضاء على التآكل الميكانيكي، ومضاعفة عزم الدوران الناتج بشكل كبير للتغلب على القصور الذاتي الثابت لهياكل البوابات الفولاذية الثقيلة.

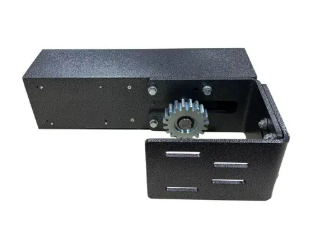

بمجرد مضاعفة عزم الدوران، يتم نقله إلى مكون محرك خارجي، وهو الأكثر شيوعًا ترس ترس فولاذي مقوى أو ضرس محرك للخدمة الشاقة. في تكوين الجريدة والترس القياسي، يتشابك ترس الترس الخارجي هذا مباشرةً مع رف تروس خطي مستمر مثبت بمسامير أو ملحوم على طول الطول الأفقي الكامل للوحة البوابة. عندما يدور الترس الصغير في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة، يتم قفل أسنانه في حامل التروس، مما يجبر البوابة بسلاسة على الانزلاق على طول مساراتها. في التكوينات البديلة المعتمدة على السلسلة، يقوم العجلة المسننة بتشغيل حلقة مستمرة من سلسلة الأسطوانة الصناعية المثبتة على طرفي إطار البوابة، مما يؤدي إلى سحب البوابة ذهابًا وإيابًا عبر فتحة الممر بنفس الدقة والثبات.
علاوة على ذلك، يجب توجيه الحركة الجسدية بدقة للحفاظ على المحاذاة المطلقة وتقليل الاحتكاك الهيكلي. لوحة البوابة نفسها مدعومة بعجلات سفلية شديدة التحمل تركب على مسار V مقلوب أو مسار دائري مثبت بشكل آمن على أساس خرساني عبر الممر. بالنسبة للعقارات التي يكون فيها المسار الأرضي غير عملي بسبب الثلوج أو الجليد أو الحطام أو حركة مرور المركبات الكثيفة، يتم استخدام نظام ناتئ. في تصميم ناتئ، يتم تعليق البوابة فوق الممر، مدعومة بمجموعات بكرات داخلية محاطة بمسار سفلي متخصص. بغض النظر عما إذا تم استخدام تصميم مجنزرة أو ناتئة، فإن أداة فتح البوابة المنزلقة للخدمة الشاقة توفر القوة الخطية التي لا هوادة فيها والتي يتم التحكم فيها والمطلوبة لتحريك الحاجز بسلاسة عبر مسار السفر المحدد.
إن مشغلي البوابات المنزلقة الصناعية عبارة عن مجموعات كهروميكانيكية معقدة للغاية تتألف من محركات كهربائية شديدة التحمل، ولوحات تحكم إلكترونية ذكية، ومفاتيح حدود ميكانيكية دقيقة، وتروس قيادة متينة، ومرفقات واقية مقاومة للعوامل الجوية تم تصميمها لتحمل عقود من التعرض المستمر.
لضمان الموثوقية التشغيلية المطلقة في المناطق التجارية ذات حركة المرور العالية والبيئات الصناعية كثيرة المتطلبات، يجب تصنيع كل مكون داخل المشغل وفقًا لتحمل هندسي صارم. المحرك الرئيسي في هذه الأنظمة هو إما محرك تيار متردد (AC)، مثالي للبوابات الضخمة للغاية التي تتطلب طاقة مستمرة خام، أو محرك تيار مباشر (DC)، والذي يوفر تحكمًا لا مثيل له في منحنيات السرعة، ويسهل إجراءات التشغيل والإيقاف الناعم، ويتكامل بسهولة مع أنظمة النسخ الاحتياطي للبطارية. يتم إقران هذه المحركات بلوحات تحكم متقدمة تعمل كجهاز عصبي مركزي للجهاز، حيث تقوم بمعالجة المدخلات من كاشفات الحلقات وأجهزة التحكم عن بعد وقارئات البطاقات وأجهزة استشعار السلامة أثناء مراقبة سحب التيار الكهربائي في الوقت الفعلي للكشف عن العوائق الميكانيكية.
هناك عنصر هيكلي مهم آخر داخل مشغلي البوابات المنزلقة الصناعية الحديثة وهو مجموعة المفاتيح الحدية، والتي تخبر لوحة التحكم بالضبط عندما تصل البوابة إلى أوضاع الفتح الكامل أو الإغلاق الكامل. يمكن أن تكون هذه المفاتيح عبارة عن مفاتيح ميكانيكية دقيقة فيزيائية يتم تثبيتها بواسطة لوحة مهاجم معدنية متصلة بالحامل، أو أجهزة استشعار تقارب مغناطيسية متقدمة تكتشف المغناطيسات المستقطبة دون اتصال جسدي، مما يزيل تمامًا التآكل الميكانيكي والتعرض لدرجات الحرارة المتجمدة أو تراكم الأوساخ. يوجد أدناه تفصيل معماري شامل للمكونات الداخلية الأساسية التي تحدد أداء وطول عمر وحدات أتمتة البوابة المتميزة هذه:
محرك الدفع الكهربائي: متوفر بتكوينات 24 فولت تيار مستمر، أو 110 فولت تيار متردد، أو 230 فولت تيار متردد، مما يولد عزم الدوران الأساسي اللازم لبدء الحركة.
وحدة التحكم المنطقية الذكية: اللوحة الأم التي تعتمد على المعالجات الدقيقة والتي تدير برمجة النظام وتكوينات الأمان وتأخير التوقيت وتكامل الملحقات الخارجية.
مجموعة تخفيض التروس: مجموعات تروس من سبائك الفولاذ أو البرونز المقوية التي تقلل سرعات الدوران بينما تضاعف قوة الخرج بشكل كبير.
قابض التحرير اليدوي: نظام تجاوز ميكانيكي بمفتاح يقوم بفصل علبة التروس عن ترس القيادة، مما يتيح حركة البوابة اليدوية أثناء انقطاع التيار الكهربائي الكلي.
حاوية NEMA المقاومة للطقس: أغطية ABS عالية التأثير مثبتة بالأشعة فوق البنفسجية أو ألومنيوم مصبوب بتصنيف IP54 أو أعلى لعزل الإلكترونيات الحساسة عن المطر والغبار والعناصر المحمولة جواً المسببة للتآكل.
يتضمن التشغيل المتسلسل لمشغلي البوابات المنزلقة الحديثة سلسلة منسقة للغاية من استقبال الأوامر اللاسلكية، وتوزيع الطاقة الإلكتروني، والتسارع المتحكم فيه، ومراقبة السلامة المستمرة، والتباطؤ الميكانيكي الدقيق لضمان التحكم السلس في المحيط.
تبدأ الدورة التشغيلية بأكملها عندما يتفاعل مستخدم معتمد مع واجهة التحكم في الوصول، مثل جهاز التحكم عن بعد اللاسلكي بعيد المدى، أو تطبيق الهاتف الذكي، أو قارئ بطاقة القرب RFID، أو كاشف الحلقة التعريفية للمركبة تحت الأرض. يرسل هذا الجهاز نبضة كهربائية أو إشارة تردد راديوي آمنة ومتداولة إلى وحدة الاستقبال المدمجة على لوحة التحكم المنطقية. عند التحقق من بيانات اعتماد الأمان أو صحة الإشارة، يستيقظ المعالج الدقيق على الفور من وضع الاستعداد، ويقوم بإجراء فحص تشخيصي للسلامة الداخلية بشكل فوري، ويقوم بتنشيط مرحلات الطاقة الرئيسية أو دوائر MOSFET ذات الحالة الصلبة لتوجيه التيار الكهربائي إلى ملفات محرك القيادة.
بمجرد توصيل الطاقة، يبدأ النظام مرحلة البداية الناعمة. بدلاً من إغلاق البوابة بأقصى عزم دوران فوري - الأمر الذي قد يتسبب في صدمة ميكانيكية شديدة لأسنان التروس، وفك مسامير التثبيت، وتقصير العمر الافتراضي لهيكل البوابة - تقوم لوحة التحكم بزيادة الجهد الكهربي تدريجيًا أو تعديل التردد لتسريع البوابة بسلاسة حتى تصل إلى الحد الأقصى لسرعة السير المقدرة. خلال مرحلة منتصف السفر هذه، تقوم لوحة التحكم باستمرار بأخذ عينات من البيانات من جهاز تشفير رقمي متكامل أو تحسب النبضات من دوران المحرك لتتبع الموقع الفعلي للبوابة بدقة وصولاً إلى المليمتر عبر نطاق الممر.
عندما تقترب لوحة البوابة من نهاية مسار سفرها الفعلي، يدخل النظام مرحلته النهائية. تقرأ لوحة التحكم إشارة مفتاح الحد القادمة أو تتعرف على نقطة التباطؤ المبرمجة مسبقًا عبر بيانات التشفير الداخلية الخاصة بها. ثم يقوم بعد ذلك بتحويل المحرك إلى روتين التوقف الناعم، مما يؤدي إلى تقليل التيار بشكل مطرد لإبطاء البوابة إلى زحف لطيف قبل أن تصل إلى نقطة التوقف الفعلية. وهذا يمنع التأثيرات الهيكلية المدمرة ويضمن قفل البوابة بشكل آمن في ماسك الاستقبال الخاص بها. ومع ذلك، إذا توقفت البوابة عن الاستجابة بشكل صحيح أو واجهت عطلًا كهربائيًا في منتصف الدورة، فيجب على المشغلين معرفة كيفية إعادة ضبط إلكترونيات فتح البوابة لإعادة معايرة حدود السفر واستعادة الوظائف الآمنة والآلية لحاجز المدخل.
يتطلب اختيار نظام القيادة الآلي المناسب تقييمًا دقيقًا للمعلمات الهندسية الأساسية بما في ذلك سعة الوزن القصوى، وسرعة السفر الخطية، وتقييمات دورة العمل اليومية، ومتطلبات الطاقة الكهربائية المتخصصة.
عندما يحدد مديرو المشتريات نظام التشغيل الآلي لمشروع تجاري، فإن مطابقة المواصفات الفنية للماكينة مع الواقع المادي للموقع يعد أمرًا بالغ الأهمية لتجنب الأعطال الميكانيكية المبكرة. المقياس الأول الذي يجب تقييمه هو الحد الأقصى لسعة وزن البوابة، والتي يجب أن تتضمن دائمًا هامش أمان كبير لمراعاة مقاومة الرياح، وتراكم الاحتكاك بمرور الوقت، والترهل الهيكلي المحتمل. عادةً ما يتم تصنيف مشغلي البوابات السكنية للبوابات التي يتراوح وزنها من 300 كجم إلى 800 كجم، في حين يمكن للنماذج الصناعية شديدة التحمل التعامل بسهولة مع الحواجز المحيطية الضخمة التي يزيد وزنها عن 2000 كجم إلى 4000 كجم بسهولة مطلقة.
مقياس آخر لا غنى عنه هو تصنيف دورة العمل، والذي يحدد النسبة المئوية للوقت الذي يمكن للمشغل أن يعمل فيه بشكل مستمر دون ارتفاع درجة حرارة ملفات المحرك أو تعطيل مفاتيح الحماية الحرارية من الحمل الزائد. تتميز الأنظمة السكنية غالبًا بدورة عمل تتراوح من 30% إلى 50%، مما يعني أنها مصممة للراحة بين العمليات المتقطعة. على العكس من ذلك، تتطلب المنشآت التجارية عالية التردد، مثل بوابات أمن المطارات أو مراكز التوزيع المزدحمة، تصنيف دورة عمل متواصلة بنسبة 100%، وذلك باستخدام محركات التيار المستمر بدون فرش وعلب التروس المبردة بالزيت للتشغيل بدون توقف على مدار 24 ساعة في اليوم. يوضح الجدول أدناه المواصفات الأساسية الموجودة في وحدات القيادة التجارية والسكنية المتميزة:
المعلمة الفنية | وحدات الطبقة السكنية | وحدات الطبقة التجارية/الصناعية |
الحد الأقصى لسعة وزن البوابة | 500 كجم إلى 800 كجم | 1500 كجم إلى 4000 كجم |
سرعة الحركة الخطية | 10 إلى 12 مترا في الدقيقة | 12 إلى 20 مترًا في الدقيقة (سرعة عالية) |
تكوين نوع المحرك | محرك فرشاة بتيار مستمر 24 فولت | محرك AC ثلاثي الطور أو محرك DC بدون فرش |
تصنيف دورة العمل | دوام جزئي (30% إلى 50%) | مستمر (دورة العمل بنسبة 100%) |
تصنيف حماية الدخول | IP54 مقاوم للعوامل الجوية | IP67 عزل عالي الجودة للخدمة الغاطسة |
تكامل الطاقة الاحتياطية | بطاريات اختيارية مزدوجة 12 فولت | نظام UPS ذكي قياسي عالي السعة |
بالإضافة إلى الوزن ودورة العمل، يجب أن توجه العوامل البيئية مثل التغيرات في درجات الحرارة المحيطة وحمل الرياح عملية الاختيار الخاصة بك. تعمل البوابات ذات الألواح الصلبة مثل الأشرعة العملاقة في ظروف الرياح العاتية، مما يضع ضغطًا جانبيًا هائلاً على مسارات البوابة ويزيد بشكل كبير من عزم الدوران المطلوب لتحريكها. لذلك، يجب اختيار المشغلين الصناعيين الذين يتمتعون باحتياطيات طاقة كبيرة الحجم وقدرات استشعار إلكترونية تكيفية للتيار لضبط منحنيات القوة ديناميكيًا عند مقاومة مقاومة الرياح العالية أو عوائق المسار البسيطة دون التسبب في تسلسلات عكسية آمنة بشكل خاطئ.
تتطلب لوائح أتمتة البوابة الحديثة التكامل الإلزامي لآليات السلامة متعددة الطبقات بما في ذلك أجهزة استشعار الشعاع الكهروضوئي، وحواف أمان التلامس النشطة، وخوارزميات عكس التيار الإلكترونية عالية الاستجابة لمنع تلف المركبات والإصابات الشخصية.
نظرًا لأن البوابة الآلية يمكن أن تزن عدة أطنان وتتحرك بقوة دفع ميكانيكية كبيرة، فإن السلامة هي الجانب الأكثر أهمية في تصميم النظام وتركيبه. خط الدفاع الأساسي ضد الانحباس هو مجموعة أجهزة الاستشعار الكهروضوئية غير المتصلة. تقوم هذه المستشعرات بإسقاط شعاع ضوء غير مرئي بالأشعة تحت الحمراء عبر الممر الذي يفتح مباشرة في مسار خط البوابة. إذا كسرت مركبة أو مشاة أو حيوان شعاع الأشعة تحت الحمراء هذا أثناء إغلاق البوابة، تقوم لوحة التحكم على الفور بإيقاف الحركة الأمامية خلال أجزاء من الثانية وتعكس اتجاه المحرك للعودة إلى وضع الفتح الكامل، مع تجنب أي تأثير مادي.
تكتمل هذه المستشعرات البصرية بحواف مطاطية نشطة حساسة للضغط مثبتة على الحواف الرأسية الأمامية والخلفية لإطار البوابة. إذا حدث اتصال مادي بين هذه الحواف وجسم ما، يرسل شريط موصل داخلي على الفور إشارة توقف طارئة إلى المعالج. بالإضافة إلى هذه الملحقات الخارجية، تقوم لوحة المنطق نفسها باستمرار بمراقبة القوة الدافعة الكهربية الخلفية للمحرك أو سحب التيار. إذا ارتفع التيار بشكل غير متوقع فوق عتبة تمت معايرتها مسبقًا - مما يشير إلى أن البوابة قد اصطدمت بعائق مادي - يقوم النظام بتنفيذ عكس فوري للسلامة. ومع ذلك، إذا تسببت عاصفة كهربائية شديدة أو برمجة مستخدم غير مناسبة في إتلاف عتبات السلامة هذه، فيجب على فرق الصيانة فهم الإجراء الدقيق حول كيفية إعادة تعيين معلمات الأمان التلقائية لإعادة معايرة الماكينة بأمان والتأكد من امتثالها لمعايير السلامة الحديثة UL325 أو EN12453.
التحقق من دخول الطاقة الرئيسية: تأكد من تشغيل قاطع الدائرة الرئيسي وأن المحول يقوم بإخراج قراءات الجهد المنخفض أو الجهد العالي الصحيحة إلى لوحة المنطق.
فحص محاذاة الشعاع الكهروضوئي: قم بتنظيف العدسات البصرية من جميع الغبار أو خيوط العنكبوت أو الرطوبة، وتأكد من أن مؤشر LED للمحاذاة الموجود على وحدة الاستقبال يتوهج باللون الأخضر الثابت.
فحص سلامة المسار الميكانيكي: قم بفك قابض القيادة يدويًا وحرك البوابة يدويًا للتحقق من وجود مسارات ملتوية أو عجلات دوارة مسحوقة أو حجارة مثبتة في الأخدود على شكل حرف V.
اختبار قرب الحد الإلكتروني: تأكد من وضع مغناطيسات الحد أو لوحات مهاجم المفاتيح الصغيرة بشكل صحيح وأنها تقوم بمسح وجه المستشعر بالمسافة الموصى بها والتي تتراوح من 5 إلى 10 ملم.
يوفر دمج نظام التشغيل الآلي للبوابة المنزلقة المتميز مزايا لا مثيل لها في تضخيم أمان الموقع، وإدارة المساحة المحسنة، وتعزيز الراحة، وتحسين قيمة الأصول على المدى الطويل.
بالنسبة للمؤسسات التجارية والمرافق الصناعية والمجمعات السكنية الراقية على حد سواء، يوفر تركيب إطار أتمتة محيطي متقدم رادعًا نفسيًا وجسديًا قويًا ضد الوصول غير المصرح به والتخريب وسرقة البضائع. من خلال التأكد من أن حدود الدخول تظل مغلقة ومغلقة في جميع الأوقات باستثناء عندما تمر مركبة مرخصة بشكل فعال، تقوم هذه الأنظمة بسد الثغرات الحرجة في تخطيطات أمان المنشأة. علاوة على ذلك، نظرًا لأن البوابات المنزلقة تتراجع بالتوازي مع خطوط السياج الموجودة، فإنها لا تستهلك مساحة قيمة لوقوف السيارات أو مناطق الدوران داخل الممر، مما يسمح للمرافق بالاستفادة من كل متر مربع من تخطيط ممتلكاتها بشكل فعال.
الحد الأقصى من الأمان للمحيط: يضمن القفل الميكانيكي الصلب من خلال شبكة التروس إلى الحامل عدم إمكانية فتح البوابة أو فتحها بسهولة بواسطة المتسللين.
الكفاءة المكانية المحسنة: مثالية للبيئات الحضرية الضيقة أو الممرات الضيقة حيث تتحرك البوابة بشكل جانبي على طول حدود السياج دون التأرجح للخارج.
الموثوقية في جميع الأحوال الجوية: تعمل مكونات محرك الأقراص الداخلية للخدمة الشاقة بشكل لا تشوبه شائبة في الأمطار الغزيرة، والتجمد الشديد في فصل الشتاء تحت الصفر، وموجات الحرارة الصحراوية الشديدة.
تكامل الوصول السلس: يتصل بسهولة بأنظمة البناء الذكية الحديثة، والقياسات الحيوية، وكاميرات التعرف التلقائي على لوحة الترخيص، وبرامج التسجيل المستندة إلى السحابة.
من الناحية التشغيلية، مكاسب الراحة والكفاءة التي يوفرها لا يمكن المبالغة في يمكن لمديري الخدمات اللوجستية أتمتة الوصول إلى منطقة التسليم، مما يسمح لشاحنات الشحن بالدخول بسلاسة دون إجبار حراس الأمن أو سائقي الشاحنات على الخروج في الظروف الجوية الخطرة لإخلاء المسار يدويًا. وبمرور الوقت، يساهم انخفاض متطلبات العمالة، والقضاء على الثغرات الأمنية، وتعزيز الجاذبية في تحقيق عائد كبير على الاستثمار، مع تعزيز القيمة السوقية الإجمالية والكفاءة المهنية للأصول العقارية في الوقت نفسه. مشغلو البوابات المنزلقة عالية الجودة.
يمثل جهاز فتح البوابة المنزلقة الآلي مزيجًا استثنائيًا من القوة الميكانيكية والدقة الإلكترونية وهندسة السلامة الصارمة، حيث يعملان معًا لتوفير تحكم موثوق وآمن في الوصول إلى المحيط للعقارات الحديثة.
من خلال فهم الآليات المعقدة لتقليل التروس، والدور الحاسم لمعالجات التحكم الدقيقة الذكية، والحاجة الماسة لشبكات استشعار السلامة الشاملة، يمكن للمشترين الصناعيين وأصحاب العقارات اتخاذ قرارات شراء مستنيرة. يضمن الاستثمار في إطار عمل أتمتة البوابة المنزلقة عالي الجودة بقاء محيطك المادي سليمًا مع تسهيل التدفق السلس والفعال لحركة مرور المركبات المصرح بها لسنوات قادمة.
