تعمل آلية البوابة المنزلقة الأوتوماتيكية من خلال نظام كهروميكانيكي متزامن: يقوم محرك تروس كهربائي بتحويل الطاقة الدورانية إلى حركة خطية باستخدام محرك الجريدة المسننة والترس، مدعومًا بمسارات أسطوانية، ويتم التحكم فيه بواسطة لوحة منطقية رقمية، ومحمي بواسطة أجهزة استشعار بصرية أو مستشعرات أمان للضغط.
كيف تعمل البوابات المنزلقة الأوتوماتيكية
المكونات الميكانيكية والإلكترونية الرئيسية
فوائد البوابات المنزلقة الأوتوماتيكية
اختيار محرك القيادة الصحيح ووحدة التحكم
نصائح الصيانة وإرشادات التشغيل طويلة المدى
تعتمد الآلية الأساسية وراء البوابة المنزلقة الأوتوماتيكية على تحويل الطاقة الدورانية عالية السرعة ومنخفضة عزم الدوران إلى حركة خطية يمكن التحكم فيها عبر مسار صلب. عندما يتم بدء الإشارة عبر جهاز التحكم عن بعد، أو محطة الوصول، أو كاشف الحلقة المغناطيسية، تقوم لوحة التحكم بتنشيط محرك المحرك الكهربائي. يقوم المحرك بتشغيل ترس ترس فولاذي مقوى، والذي يتشابك مباشرة مع رف تروس مستمر مثبت على طول العارضة السفلية لمصراع البوابة. يعمل هذا الارتباط من الترس إلى الحامل على تحويل دوران المحرك إلى ترجمة أفقية ثابتة على طول مجموعات الأسطوانة الموجهة.
تدمج البوابات المحيطية الحديثة عالية الأداء تقنية تحويل التردد المتغير بدلاً من محركات الأقراص الحثية ذات السرعة الواحدة البسيطة. يسمح تحويل التردد لوحدة التحكم الرئيسية بتغيير تردد جهد الإدخال ديناميكيًا، وإدارة سرعة إخراج المحرك خلال مراحل الحركة المختلفة. يبدأ نظام القيادة بداية ناعمة، مما يؤدي إلى تسريع مصراع البوابة الثقيلة دون اهتزاز أجهزة التثبيت، وينتقل إلى مرحلة السفر عالية السرعة عبر الفتحة الواضحة، وينفذ توقفًا ناعمًا عندما تقترب البوابة من مفاتيح الحد. يعمل منحنى السرعة المُدار هذا على التخلص من الصدمات الحركية المفاجئة التي تؤدي إلى تآكل أسنان التروس وقص مسامير التثبيت وتقليل عمر الخدمة الميكانيكية.
للحفاظ على مسار خطي مثالي، يتم تثبيت ضلفة البوابة في وضع مستقيم بواسطة بكرات التوجيه العلوية أثناء التحرك على طول مسار أرضي أو تعليقها كهيكل ناتئ. في التكوينات الكابولية، تطفو بوابة البوابة فوق مدخل الممر، مدعومة بعربات أسطوانية داخلية مثبتة داخل مسار توجيه سفلي. عندما يتحرك الحامل فوق الترس الدوار، تقوم المفاتيح الحدية - إما الرافعات الميكانيكية الفيزيائية أو أجهزة الاستشعار المغناطيسية الخالية من التلامس - بإرسال إشارات موضعية مرة أخرى إلى اللوحة الأم الرئيسية لقطع الطاقة أو تشغيل الكبح الناعم في مواضع نهائية محددة بدقة.
تحويل المحرك الخطي: يحول عزم دوران المحرك مباشرة إلى حركة أفقية مستمرة عبر واجهة رف التروس الدقيقة.
التحكم في سرعة التردد المتغير: يستخدم تحويل التردد المتغير لتوفير تسارع سلس وتوقف متباطئ، وحماية تروس القيادة الداخلية.
مراقبة الموضع: تستخدم أجهزة استشعار الحد المغناطيسي أو أجهزة التشفير الضوئية لضمان دقة التوقف المتسقة ومنع التأثير الهيكلي.
بالنسبة للتطبيقات الصناعية الثقيلة التي تتطلب قدرة تشغيلية مستمرة، تحافظ محركات البوابات المنزلقة المتخصصة ذات تحويل التردد المتغير على الاستقرار الحراري أثناء إدارة حركة الأوراق ذات الكتلة العالية.

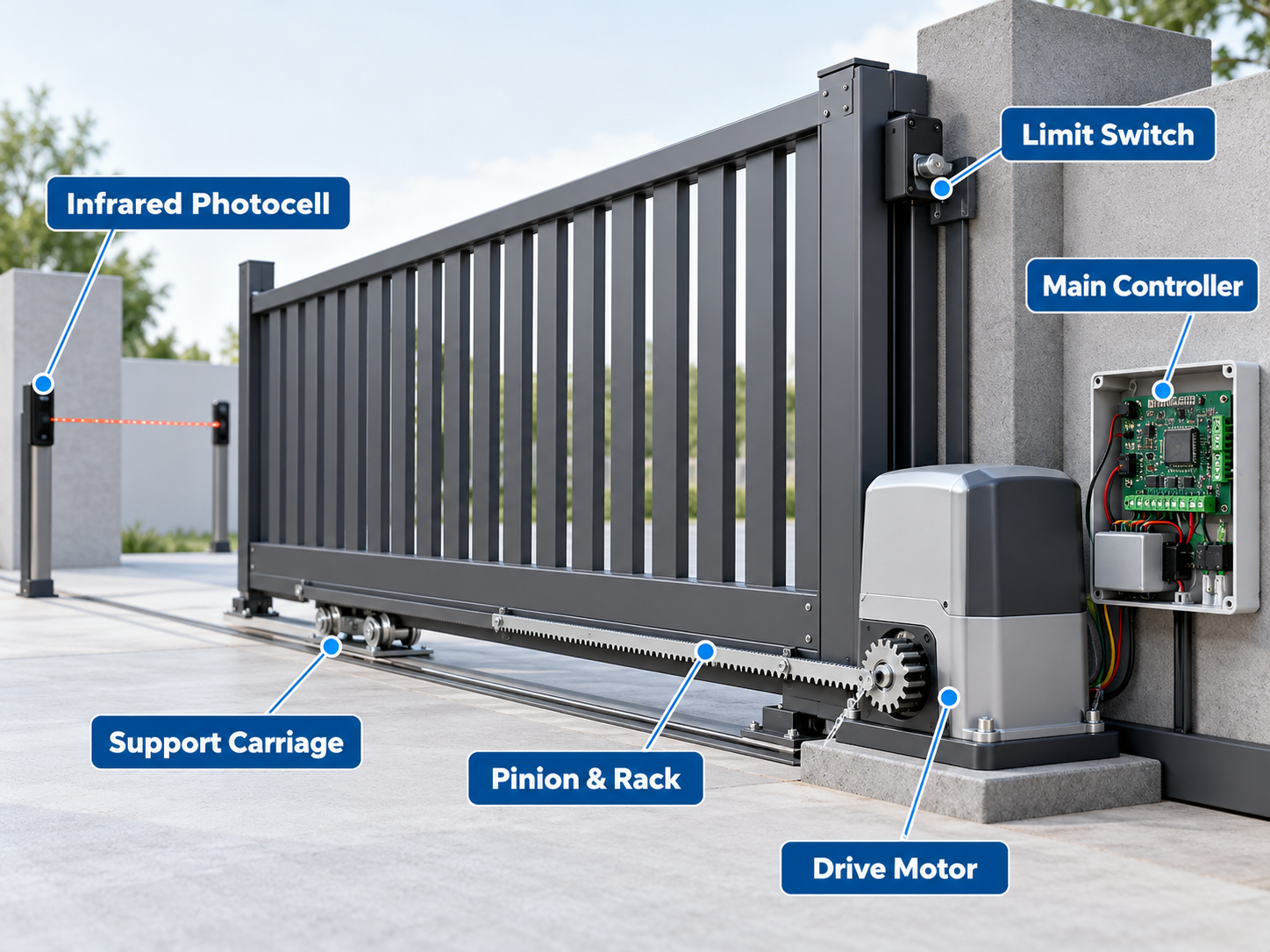

يعمل نظام البوابة المنزلقة الأوتوماتيكية كتجميع متكامل للأجزاء الميكانيكية الحاملة، وأجهزة نقل الطاقة، وإلكترونيات التحكم ذات الجهد المنخفض. يجب تصميم كل مكون ليتحمل واجب الدورة المستمرة والأكسدة البيئية والاهتزاز. تحتوي وحدة المحرك الكهربائي على المحرك، وعلبة التروس، وكتلة الأطراف، وواجهة التحكم داخل حاوية محكمة الغلق ضد الطقس تم تصنيفها على الأقل بمستويات حماية الدخول IP44 أو IP54.
يعتمد نظام الدفع الميكانيكي على التروس الدقيقة. يتم تثبيت رفوف من الصلب أو النايلون المقوى على طول ورقة البوابة بالكامل. يتم اختيار الرفوف الفولاذية للمنشآت الصناعية الثقيلة التي يزيد وزنها عن 1000 كجم، بينما توفر الرفوف الفولاذية المغلفة بالنايلون تقليلًا للضوضاء في البيئات السكنية أو المكتبية الهادئة. تعمل لوحة التحكم كمركز معالجة، حيث تتلقى المدخلات من الخلايا الكهروضوئية الآمنة، وأزرار الضغط، وكاشفات الحلقات، وأجهزة استقبال الراديو، أثناء تنفيذ أوامر الإخراج إلى محرك المحرك وإشارات التحذير.
تمنع مكونات أجهزة السلامة وقوع الحوادث عن طريق مقاطعة حركة البوابة عند اكتشاف العوائق. تقوم الخلايا الكهروضوئية النشطة بالأشعة تحت الحمراء بإسقاط أشعة غير مرئية عبر مسار البوابة؛ يشير كسر هذا الشعاع على الفور إلى منطق التحكم بالتوقف وعكس السير. بالإضافة إلى ذلك، تستجيب حواف السلامة المادية (المصدات المطاطية المزودة بشرائط اتصال موصلة داخلية أو أجهزة مراقبة الضغط اللاسلكية) للتلامس الجسدي، مما يستوفي معايير السلامة مثل EN 12453 لحدود القوة.
عنصر | المواد / المعايير الهندسية | الوظيفة التشغيلية الأساسية |
محرك الأقراص | تردد متغير تيار متردد/24 فولت تيار مستمر بدون فرش | يولد عزم الدوران الميكانيكي الأساسي ويتحكم في سرعة السفر |
ترس ورف جير | الوحدة 4: الفولاذ المقسى / النايلون المقوى | يحول القوة الدورانية إلى حركة ورقية خطية |
وحدة التحكم الرئيسية | لوحة المعالجات الدقيقة مع محرك العاكس | يعالج إشارات المستشعر، وينظم ملفات تعريف السرعة، ويدير المنطق |
مفاتيح الحد | قصبة مغناطيسية مختومة / رافعة ميكانيكية | يحدد مواقف الحد المفتوحة والمغلقة المطلقة |
الخلايا الضوئية بالأشعة تحت الحمراء | أجهزة استشعار الأشعة تحت الحمراء النشطة المضادة للتشويش | يكتشف العوائق في خط الرؤية لتحفيز الانعكاس التلقائي |
عربات الدعم | فولاذ عالي التحمل مع محامل محكمة الغلق | يتحمل وزن الورقة ويحافظ على محاذاة المسار الأرضي |
مجموعة محرك القيادة: تدمج الحماية الحرارية، وحمام الزيت أو تروس الشحوم الثقيلة، وقابض تحرير يدوي لسيناريوهات انقطاع التيار الكهربائي.
مجموعات الأجهزة الإنشائية: تعمل المسارات الأرضية وبكرات التوجيه والمحطات الطرفية على توزيع الأحمال الثابتة والديناميكية عبر الأساسات الخرسانية.
شبكة الأمان وأجهزة الاستشعار: تجمع بين أجهزة الاستشعار البصرية، ومصدات التلامس، وحدود الحمولة الزائدة المستشعرة للتيار لحماية المركبات والمشاة.
للحصول على نظرة عامة أوسع حول المخططات الهيكلية، وتحديدات المسار، وخطوات إعداد الموقع الكاملة، استكشف الدليل النهائي للبوابات المنزلقة.

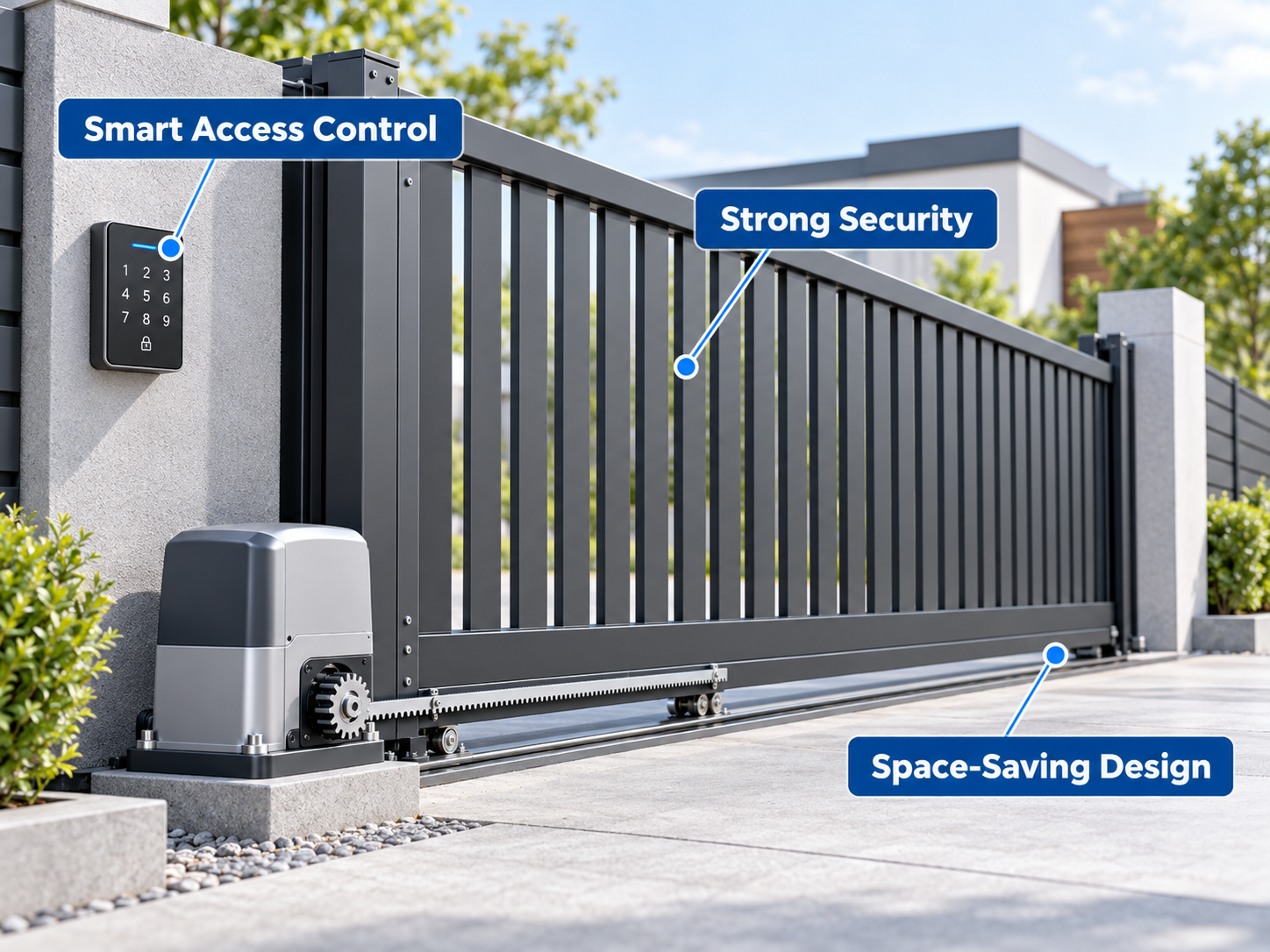

توفر البوابات المنزلقة الأوتوماتيكية مزايا مميزة لتوفير المساحة مقارنةً بتكوينات البوابة المتأرجحة. ونظرًا لأن المصراع المنزلق يتحرك بالتوازي مع خطوط السياج المجاورة، فإن محيط الممر بالكامل يظل واضحًا. يمكن للمركبات أن تتجه مباشرة إلى خط البوابة دون المخاطرة بالاتصال بلوحة مفتوحة للخارج. يعمل هذا التصميم على زيادة مساحة مواقف السيارات القابلة للاستخدام وتبسيط التحكم في الوصول على طول الممرات التجارية الضيقة أو أماكن التحميل الصناعية المزدحمة.
من الناحية الهيكلية والأمنية، توفر البوابات المنزلقة مقاومة فائقة ضد الدخول الجسدي القسري. يتم قفل بوابة البوابة المنزلقة المغلقة في جيب المقبض الطرفي ويتم تثبيتها بواسطة نظام محرك الجريدة والترس الصلب، مما يجعل من المستحيل تقريبًا فتحها بالقوة بدون معدات ثقيلة متخصصة. وعلى النقيض من ذلك، تعمل أذرع البوابة المتأرجحة كرافعات طويلة تضع ضغطًا شديدًا على المفصلات وأذرع المشغل عند تعرضها لأحمال الرياح أو التأثيرات الجسدية.
يعد التكامل مع البنية التحتية الأمنية الحديثة فائدة تشغيلية رئيسية أخرى. تدعم واجهة التحكم ذات الجهد المنخفض داخل أجهزة فتح البوابات الحديثة الاتصال بقارئات بطاقات RFID، وكاميرات التعرف على لوحة الترخيص (LPR)، ولوحات المفاتيح البيومترية، ووحدات تطبيقات الهاتف المحمول. بالاشتراك مع محركات متغيرة السرعة، يمكن للبوابات المنزلقة أن تغلق بسرعة بعد مرور السيارة، مما يقلل من مخاطر دخول الباب الخلفي ويحافظ على الأمن المستمر لمحيط الموقع.
تحسين المساحة: لا يتطلب أي مساحة خالية داخل أو خارج فتحة الممر، مما يزيد من سعة تخزين السيارة.
أمان عالي ومقاومة للرياح: يوفر الارتباط القوي مع المسارات الأرضية والأعمدة النهائية مقاومة عالية ضد التطفل المادي وقوى الرياح العالية.
التكامل السلس للتحكم في الوصول: يتصل مباشرة بمراقبة الوصول الصناعي وإصدار التذاكر الآلية ومنصات إدارة الأمان.
عند تحديد أنظمة للحدائق اللوجستية أو مداخل المرآب مع دورات وصول متكررة، فإن اختيار أداة فتح البوابة المنزلقة الأوتوماتيكية للخدمة الشاقة يضمن العمل المستمر على المدى الطويل دون ارتفاع درجة حرارة ملفات المحرك الداخلية.
يتطلب تحديد آلية تشغيل البوابة المناسبة تقييم معلمات البوابة الهيكلية، وظروف التشغيل المحيطة، وترددات الدورة اليومية المتوقعة. يحدد الوزن الإجمالي وطول مصراع البوابة الحد الأدنى لمتطلبات عزم الدوران عند بدء التشغيل. ومع ذلك، فإن عوامل مقاومة الرياح على البوابات ذات الألواح الصلبة أو المكسوة بالخشب يمكن أن تزيد من قوى الحمل أثناء التشغيل، مما يتطلب من المشغلين تحديد أحجام المحركات بنسبة 30% إلى 50% فوق الوزن الثابت الصافي للبوابة.
تلعب طوبولوجيا محرك الأقراص دورًا حاسمًا في أداء النظام. تتفوق محركات التيار المتردد ذات التردد المتغير في البيئات الصناعية ذات الحمولة العالية حيث يجب التحكم في القصور الذاتي للكتلة الثقيلة بسلاسة عبر مئات الدورات اليومية. بالنسبة للتطبيقات التي تتطلب وظيفة النسخ الاحتياطي للبطارية أثناء انقطاع التيار الكهربائي، توفر محركات التيار المستمر ذات الجهد المنخفض المزودة بأجهزة تشفير مدمجة عناصر تحكم موثوقة في التشغيل والإيقاف مع السماح بعملية النسخ الاحتياطي المستمر من البطاريات الاحتياطية.
العوامل البيئية مثل درجات الحرارة المحيطة، والتعرض للمطر، وملوحة الهواء الساحلي يجب أن تملي اختيار المكونات. يجب أن تتميز أغطية المحرك بحماية دخول IP55 أو أعلى، وأجسام سفلية من الألومنيوم المصبوب، وأعمدة تشغيل داخلية من الفولاذ المقاوم للصدأ. يجب أن تكون اللوحات الإلكترونية مطلية بطبقة طلاء مقاومة للتآكل لمنع حدوث ماس كهربائي ناتج عن التكثيف أو الحشرات أو تقلبات درجات الحرارة.
مقياس الاختيار | التجارية الخفيفة | الصناعات الثقيلة / الخدمات اللوجستية |
الحد الأقصى لكتلة أوراق البوابة | 500 كجم - 800 كجم | 1500 كجم - 3000+ كجم |
نوع محرك المحرك | 24 فولت تيار مستمر بدون فرش أو تيار متردد أحادي الطور | تيار متردد ثلاثي الطور مع محرك متغير التردد |
تقييم الدورة اليومية | 50 – 150 دورة/اليوم | العمل المستمر (+500 دورة/يوم) |
تعديل السرعة | سرعة مزدوجة ثابتة | تردد متغير قابل للبرمجة بالكامل |
مادة الرف | نايلون مع قلب فولاذي داخلي | وحدة الخدمة الشاقة 4 / الوحدة 6 فولاذ |
حساب الوزن والاحتكاك: عامل كتلة الورقة جنبًا إلى جنب مع احتكاك المسار وانحدار المنحدر ومعاملات مقاومة الرياح.
قدرات دورة العمل: التمييز بين التصنيفات السكنية المتقطعة ومتطلبات الواجب التجاري المستمر لمنع الإغلاق الحراري.
معايير الحماية: التأكد من أن تقييمات العلبة وأنظمة التحرير الميكانيكية ولوحات الدوائر الإلكترونية تتوافق مع الظروف المناخية المحلية القاسية.
إعداد النظام الميكانيكي: تأكد من تثبيت نقاط التوقف الميكانيكية الصلبة على كلا الطرفين الفعليين لمسار السفر. لا تعتمد أبدًا على مفاتيح الحد الإلكترونية فقط لإيقاف زخم البوابة. إذا فشل الحد الإلكتروني أو أخطأ في قراءة الموضع، فإن السدادة الطرفية الفولاذية المادية تمنع مصراع البوابة من الخروج عن مساره أو إتلاف الهياكل القريبة. |
تحافظ الصيانة الوقائية على تشغيل أنظمة البوابات المنزلقة الأوتوماتيكية بسلاسة وتمنع الفشل المبكر للأجزاء الإلكترونية والميكانيكية. يجب أن تظل المسارات الأرضية خالية من الحصى والطين والثلج والحطام. أي عائق على طول المسار يزيد من مقاومة التدحرج، مما يجبر المحرك على سحب تيار تشغيل أعلى ويؤدي إلى تآكل الترس مبكرًا أو التعثر الحراري.
ينبغي إجراء فحص منهجي لمكونات محرك الأقراص كل ستة أشهر. يجب فحص ترس المحرك وواجهة حامل التروس للتأكد من الخلوص المناسب لشبكة التروس (عادةً ما يتم الحفاظ على مسافة 1 مم إلى 2 مم بين أسنان الترس وجذر الحامل لمنع وزن البوابة بالكامل من الارتكاز على عمود المحرك). قم بتشحيم الرفوف الفولاذية بالشحوم الاصطناعية عالية اللزوجة المصممة للتعرض في الهواء الطلق، في حين يجب أن تظل الرفوف المصنوعة من النايلون نظيفة بدون شحم ثقيل يجذب جزيئات الأوساخ الكاشطة.
تتطلب التوصيلات الكهربائية وأجهزة استشعار السلامة ومفاتيح الحد إجراء فحص فني منتظم. يمكن أن ترتخي البراغي الطرفية بمرور الوقت بسبب اهتزاز المحرك، مما يؤدي إلى انخفاض الجهد أو قراءات غير منتظمة للمستشعر. قم بتنظيف عدسات الخلايا الكهروضوئية الضوئية باستخدام قطع قماش ناعمة غير كاشطة، واختبر آلية تحرير القابض اليدوية لضمان التشغيل السلس أثناء انقطاع التيار الكهربائي في حالات الطوارئ، وتحقق من أن أنظمة عكس السلامة تتفاعل فورًا عندما يقاطع عائق حركة البوابة.
إجراءات إزالة المسار: قم بإزالة الأوساخ والصخور الصغيرة والحطام من القضبان الأرضية أسبوعيًا للحفاظ على احتكاك منخفض أثناء التدحرج.
معايرة شبكة التروس: حافظ على فجوة رأسية بمقدار 1 مم إلى 2 مم بين أسنان ترس الترس والحامل لحماية محامل عمود المحرك.
التحقق من نظام السلامة: اختبر الخلايا الكهروضوئية الآمنة وأجهزة استشعار الحواف المادية وإصدارات القابض اليدوية شهريًا للتحقق من الامتثال التنظيمي.
باختصار، تعمل آلية البوابة المنزلقة الأوتوماتيكية كشبكة كهروميكانيكية كاملة حيث تعمل حسابات نسبة التروس وتنظيم السرعة ومنطق التحكم وحلقات الأمان جنبًا إلى جنب. من خلال مطابقة عزم دوران محرك الدفع وإمكانيات التحكم في السرعة مع المتطلبات المادية للموقع - والالتزام بالمحاذاة الميكانيكية المجدولة وإجراءات الاختبار الإلكترونية - يمكن لمديري المنشأة ضمان التحكم في الوصول إلى المحيط بشكل آمن وسلس ويمكن الاعتماد عليه لسنوات قادمة.
