يتطلب تركيب الأنظمة المنزلقة لفتحات البوابة إنشاء وسادة خرسانية معززة هيكليًا، وتنفيذ محاذاة دقيقة لوسادة المحرك الميكانيكية، وإعداد سلاسل القيادة المعايرة أو ملفات تعريف الرف، ودمج عيون الصور الثانوية الآمنة الإلزامية، وضبط معلمات حدود لوحة التحكم الإلكترونية بدقة لضمان أتمتة الوصول إلى الموقع بشكل سلس.
الأدوات والمواد اللازمة
فتح العناصر وتنظيمها
تحضير الوسادة الخرسانية والأسلاك
تحديد موضع وتركيب فتاحة البوابة
إعداد السلسلة
تركيب Photoeye وأجهزة السلامة الثانوية
القوة والمحاذاة
اختبار أجهزة السلامة
إضافة ملحقات لتحسين الأداء الوظيفي
الأدوات المدنية وأدوات البناء: حفار ما بعد الحفر، والمزيج الخرساني، وشبكة تأطير حديد التسليح، ومستوى الفقاعات، وألواح صب الخرسانة الخشبية، وأنابيب القنوات غير المعدنية، ومجموعة لقم حفر البناء.
أدوات التجميع الميكانيكية: مجموعة مفاتيح ربط للخدمة الشاقة، ومفتاح عزم الدوران، ومزيلات الأسلاك، وأداة كسر السلسلة، وشريط قياس فولاذي، وخط سلسلة للمعايرة المحورية، ومفاتيح ربط مفتوحة.
التشخيص الكهربائي: مقياس رقمي متعدد، مجموعة مفك براغي معزولة، أنابيب تقلص الحرارة، أدوات تجعيد الكابلات، ومانع تسرب كهربائي لإنهاء صندوق القناة المقاوم للعوامل الجوية.
يطلب العملاء التجاريون الأوروبيون في كثير من الأحيان وحدات محرك DC متكاملة ذات جهد منخفض نظرًا لتوافقها السلس مع النسخ الاحتياطي للبطارية أثناء انقطاع الشبكة. يضمن اختيار وحدة محرك دفع من الدرجة الصناعية مثل محرك فتح باب المرآب ذو الكفاءة العالية لفتحة البوابة المنزلقة أن هيكل المحرك يدعم بشكل أصلي متطلبات دورة الخدمة الشاقة دون الحمل الحراري الزائد.
قم بفك جميع الأجهزة بعناية وإجراء تدقيق فوري للمخزون مقابل قائمة المواد الخاصة بالمصنع للتحقق من عدم وجود أي ضرر أثناء النقل أو أدوات تثبيت مفقودة. احتفظ بلوحة التحكم PCB داخل درعها المضاد للكهرباء الاستاتيكية حتى اكتمال التركيب الهيكلي لمنع التلف الكهروستاتيكي. تعمل أنظمة البوابات المنزلقة Omker على تجميع المكونات الميكانيكية والإلكترونية في مجموعات فرعية متميزة للتجميع الميداني الفعال.
مجموعة وحدة القيادة: هيكل محرك عالي التحمل مع علبة تروس مدمجة من الألومنيوم المصبوب.
أجهزة المشاركة: سلسلة قيادة مجلفنة (#41/#50) أو أقسام رف تروس من الفولاذ المقوى.
التحكم والوصول: لوحة تحكم رئيسية سلكية مسبقًا، وأجهزة إرسال عن بعد متعددة القنوات، ومغناطيسات محدودة، ومفاتيح تجاوز يدوية.
يجب أن تمتص قاعدة التثبيت قوى القصور الذاتي التي تولدها البداية والتوقف الناتجة عن أوراق البوابة الفولاذية الثقيلة التي تتحرك بسرعات تصل إلى 12 مترًا في الدقيقة. يتسبب الأساس الذي يتحرك أو يستقر في حدوث اختلالات في محاذاة الترس الصغير إلى الحامل، مما يؤدي إلى تسريع تآكل الترس والتسبب في فشل النظام مبكرًا.

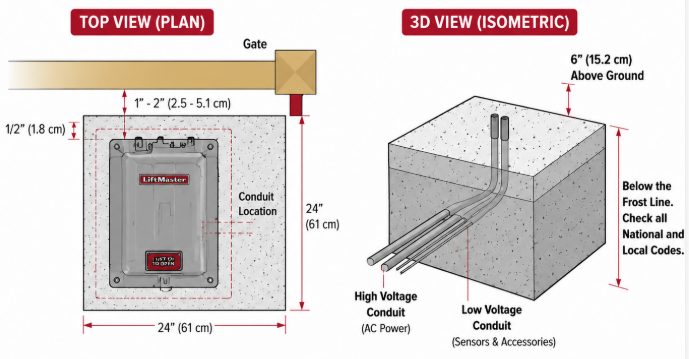

معايير هندسة الوسادة الخرسانية:
العمق وحجم القاعدة: احفر حفرة لا يقل عمقها عن 400 مم وعرضها 400 مم، وتمتد أسفل خط صقيع التربة المحلي لمنع ارتفاع الأرض الموسمي.
الخلطة الخرسانية: يتم صبها باستخدام خرسانة ذات قوة ضغط لا تقل عن 25 ميجا باسكال، معززة بقفص داخلي من حديد التسليح بسمك 10 مم.
وضع القناة: قم بتوجيه قناتين منفصلتين من مادة PVC الصلبة من خلال اللوحة - واحدة مخصصة بشكل صارم لطاقة التيار المتردد ذات الجهد العالي والثانية مخصصة حصريًا لأجهزة الاستشعار / الأسلاك الملحقة ذات الجهد المنخفض للتخلص من التداخل الكهرومغناطيسي (EMI).
يمنع تخطيط الأساس المناسب دخول الماء إلى صناديق التوصيل ذات الجهد العالي أثناء هطول الأمطار الغزيرة. يؤكد المهندسون الميدانيون على أن أعمال الأساسات الهيكلية غير السليمة تمثل أكثر من 40% من مكالمات الخدمة الميدانية خلال أول عامين من التثبيت.
يتطلب تركيب المشغل محاذاة أفقية ومحورية دقيقة لمنع وزن مصراع البوابة العمودي من سحق محامل عمود الإدارة وأختام الزيت. تتميز قواعد مشغل Omker بقنوات ضبط مشقوقة للمعايرة الدقيقة.
قم بتثبيت لوحة التركيب الأساسية للخدمة الشاقة على الوسادة الخرسانية باستخدام مسامير تثبيت التمدد أو مسامير J.
قم بتسوية لوحة القاعدة عبر كلا المحورين الأفقيين باستخدام صواميل التسوية وميزان التسوية الدقيق.
قم بمحاذاة العجلة المسننة لإخراج المشغل بالتوازي مع خط إطار البوابة، مع الحفاظ على مسافة تعشيق تتراوح بين 15 مم إلى 20 مم.
قم بتثبيت أداة فتح باب المرآب ذات المحرك المنزلق على القاعدة، مع الحفاظ على تثبيت جهاز التثبيت بإحكام لإجراء فحوصات المحاذاة النهائية.

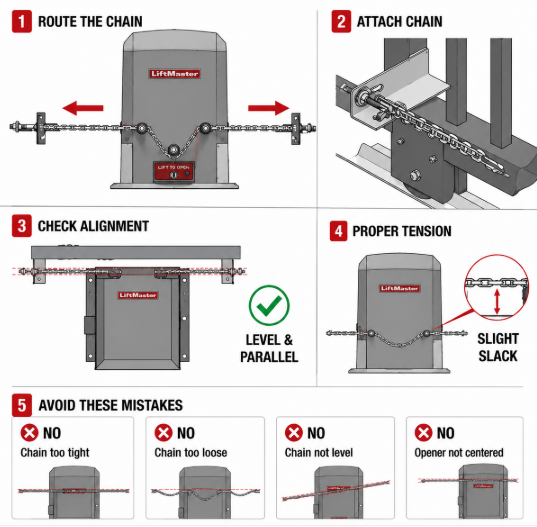

يؤدي توصيل سلسلة القيادة إلى إنشاء رابط نقل الطاقة بين عمود محرك الترس الدودي ومصراع البوابة. يمنع شد السلسلة بشكل صحيح صفعة المحرك أثناء دورات بدء تشغيل المحرك دون التحميل الزائد على محامل العمود.
قم بتوصيل أقواس سلسلة للخدمة الشاقة بالطرفين السفليين لإطار بوابة البوابة.
قم بربط سلسلة الأسطوانة من خلال العجلة المسننة وأسفل تباطؤ التوجيه الداخلي داخل الهيكل.
قم بتوصيل أطراف السلسلة بوصلات ربط المقطورة باستخدام روابط التوصيل الرئيسية.
اضبط شدادات الربط حتى يصل حجم الترهل إلى ما بين 15 مم و20 مم لكل 3 أمتار.
نصيحة الصيانة: قم بتنظيف سلاسل القيادة بانتظام واستخدم مواد التشحيم الاصطناعية غير اللزجة لمنع تراكم الغبار. قم بمراجعة دليلنا الكامل حول نصائح صيانة البوابة المنزلقة لعام 2026 للتعرف على معايير دورة حياة المعدات الممتدة.

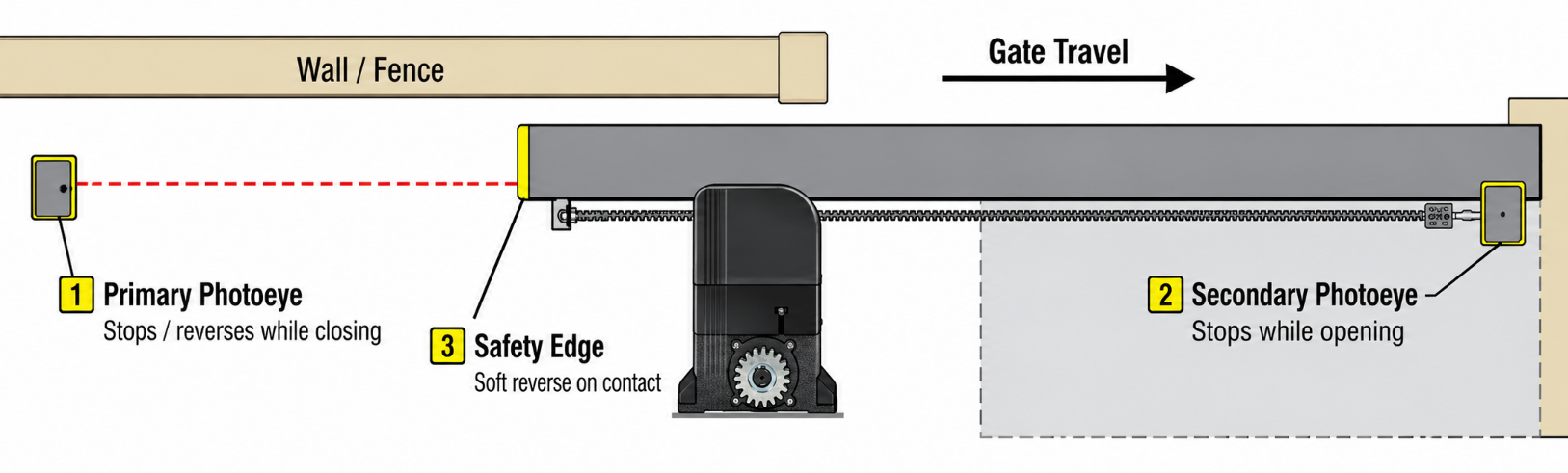

يؤدي تركيب عيون ضوئية وحواف تلامس للسلامة النشطة إلى إنشاء حماية إلزامية من الانحباس تتطلبها المعايير الدولية (UL 325 وEN 12453) لحماية المركبات والمشاة.
عيون ضوئية أساسية تعمل بالأشعة تحت الحمراء: يتم تركيبها عبر فتحة الممر (ارتفاع 200 مم) لتحفيز عكس البوابة بشكل فوري عند مقاطعتها أثناء الإغلاق.
شعاع أمان الجيب الثانوي: يتم وضعه عبر منطقة الانزلاق الخلفية لمنع محاصرة نقطة الضغط أثناء دورات الفتح.
مستشعرات الحافة المقاومة: يتم تركيبها على الحافة الأمامية لإطار البوابة لبدء الانعكاسات الناعمة عند الاتصال الجسدي.
قبل تنشيط النظام، أكمل اختبار الدفع الميكانيكي اليدوي للتأكد من انزلاق البوابة بسلاسة تحت قوة 15 كجم دون الارتباط على طول مسارها.

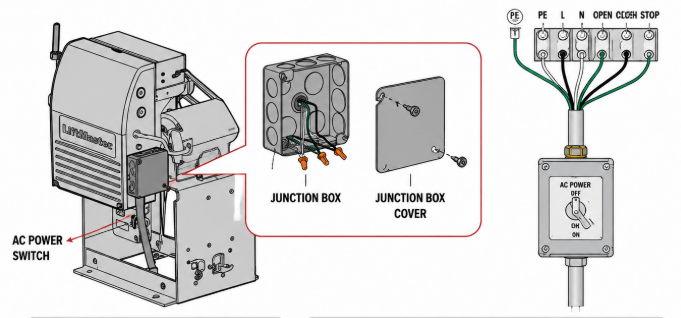

تأكد من أن جهد مصدر التيار المتردد الوارد يتوافق مع مواصفات لوحة التحكم (220 فولت/110 فولت).
قم بإنهاء الأسلاك الكهربائية في محطات الإمداد الرئيسية وتأمين توصيلات التأريض الأرضي.
قم بتثبيت أقواس مفتاح الحد المغناطيسي أو الميكانيكي عند حدود السفر الدقيقة للفتح الكامل والإغلاق الكامل.
قم بتطبيق الطاقة الرئيسية ومراقبة مصابيح LED الخاصة بحالة النظام لضمان إخراج جهد ثابت للتحكم في التيار المستمر.
قم بتنشيط دائرة اللوحة الرئيسية وافحص مؤشرات LED لحالة النظام للتأكد من صحة مصدر الطاقة منخفض الجهد.
يؤكد اختبار السلامة المنهجي أن حساسية القوة الإلكترونية الداخلية وأجهزة الاستشعار الخارجية تؤدي إلى استجابات فورية للنظام أثناء المواجهات المادية.
اختبار حساسية العوائق: ضع حاجزًا صلبًا على العمود المغلق؛ يجب أن تستشعر وحدة التحكم طفرات التيار والاتجاه العكسي خلال ثانيتين.
اختبار مقاطعة Photoeye: قم بكسر شعاع الأشعة تحت الحمراء النشط أثناء دورة الإغلاق لتأكيد الانعكاس الفوري للبوابة.
اختبار مفتاح التجاوز اليدوي: افصل مصدر الطاقة الرئيسي، وأدخل المفتاح، وافصل القابض الميكانيكي، وتأكد من التشغيل اليدوي السلس للبوابة.
البصيرة الهندسية: تتضمن وحدات التحكم الدقيقة الذكية Omker مستشعر التيار الديناميكي الذي يحسب باستمرار تغيرات مقاومة الرياح بينما يكتشف على الفور العوائق الصلبة لتحقيق امتثال فائق للسلامة.

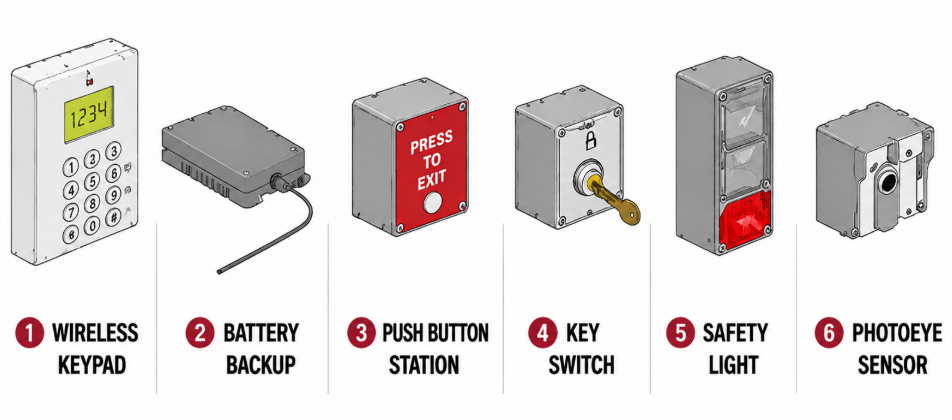

يؤدي توصيل الأجهزة الطرفية للتحكم في الوصول الخارجي إلى زيادة الأمان والراحة في المحيط. توفر لوحات التحكم Omker مخرجات مساعدة 12V/24V DC ومحطات اتصال جافة لتوسيع التوصيل والتشغيل.
لوحات المفاتيح اللاسلكية: موضوعة على قواعد معقوفة على ارتفاع نافذة السائق، على بعد 1.5 متر من خط البوابة.
أجهزة الكشف عن الحلقات الاستقرائية: يتم قطعها في سطح الممر لتوفير آلية خروج تلقائية بدون استخدام اليدين وأقفال أمان للمركبة.
وحدات الوصول الذكية: تسمح أجهزة استقبال Wi-Fi/GSM المدمجة المتصلة بمحطات الاتصال الجافة بالتحكم في تطبيقات الهواتف الذكية وتتبع الأحداث في الوقت الفعلي.

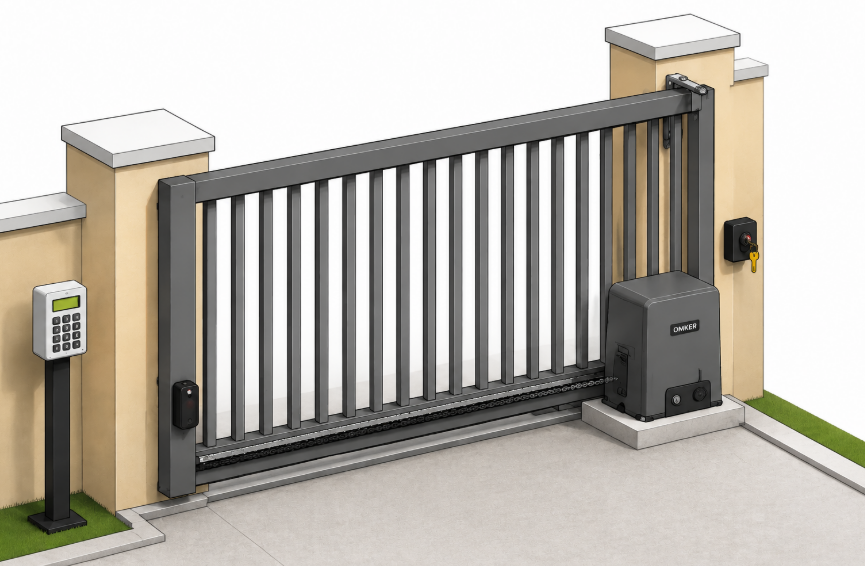

يتطلب تركيب أنظمة التشغيل الآلي المنزلقة لفتحات البوابة بنجاح الجمع بين الإعداد الهيكلي والتركيب الميكانيكي النظيف والتكامل الدقيق للسلامة. سيضمن القائمون بالتركيب لأول مرة، الذين يقومون بإنشاء لوحة أساس مستوية بعناية، وتنفيذ سلسلة القيادة المناسبة أو محاذاة الحامل، واختبار آليات عكس السلامة بدقة، حماية موثوقة وطويلة المدى للمحيط. من خلال اختيار منصات أتمتة قوية وعالية الأداء مثل جهاز فتح باب المرآب ذو المحرك المنزلق ، والحفاظ على المحاذاة الميكانيكية الدقيقة، واتباع بروتوكولات الرعاية الوقائية مثل تلك المفصلة في دليلنا حول نصائح صيانة البوابة المنزلقة لعام 2026 ، يحقق أصحاب العقارات والمقاولين المحترفين سلامة تشغيلية طويلة الأمد وأمنًا محيطيًا.
