كيفية برمجة جهاز فتح البوابة التلقائي: الدليل الكامل للوصول السلس

لبرمجة جهاز فتح البوابة التلقائي، قم بالوصول إلى لوحة التحكم المنطقية، واضغط مع الاستمرار على زر LEARN أو CODE حتى يضيء مؤشر LED، واضغط على الزر المخصص في جهاز الإرسال عن بعد الخاص بك في غضون 10 ثوانٍ لبث إشارة التردد اللاسلكي، وقم بتأكيد الاقتران عندما يومض مؤشر LED الخاص بلوحة التحكم أو يصدر تسلسل صوت تنبيه مسموع.

جدول المحتويات

• كيفية برمجة جهاز فتح البوابة الأوتوماتيكي

• فهم الأنواع المختلفة لفتحات البوابة

• الأدوات الأساسية والتحضير

• دليل خطوة بخطوة لبرمجة جهاز فتح البوابة الأوتوماتيكي

• كيفية برمجة ريموت البوابة مع ريموت آخر

• كيفية برمجة أجهزة التحكم عن بعد للبوابات المنزلقة

كيفية برمجة جهاز فتح البوابة الأوتوماتيكي

تتطلب برمجة جهاز فتح البوابة الأوتوماتيكي إقران جهاز إرسال التحكم عن بعد مع جهاز استقبال التردد اللاسلكي بلوحة التحكم الرئيسية عن طريق تشغيل وضع LEARN الخاص باللوحة وإرسال الكود المطابق.

تعتمد البنية الأساسية للإلكترونيات الحديثة لفتح البوابة على وحدات التحكم الدقيقة القادرة على تخزين معرفات أجهزة الإرسال الراديوية الفريدة في ذاكرة EEPROM غير المتطايرة. عند تعلم كيفية برمجة أنظمة فتح البوابة الأوتوماتيكية، يجب أن يفهم الفنيون أن العملية تنشئ مصافحة آمنة بين مستقبل التردد اللاسلكي الذي يعمل على 315 ميجا هرتز أو 433.92 ميجا هرتز أو 868 ميجا هرتز وجهاز الإرسال عن بعد المحمول باليد. تستخدم هذه المصافحة إما رموز تبديل DIP الثابتة أو خوارزميات الكود المتداول المتقدمة مثل Keeloq لمنع تكرار الإشارة أو الاستيلاء على التعليمات البرمجية من قبل أطراف غير مصرح بها.

أثناء تسلسل البرمجة، تنتقل لوحة الاستقبال إلى حالة الاستماع السلبي عند تلقي إشارة إدخال من زر البرمجة الفعلي. بمجرد وصوله إلى هذه الحالة، يلتقط جهاز الاستقبال الرقم التسلسلي الفريد ورمز الزر وبذرة الرمز المتداول المرسلة بواسطة جهاز التحكم عن بعد. تقوم وحدة التحكم الدقيقة الموجودة على اللوحة بفهرسة هذه البيانات ضمن جدول الذاكرة الداخلية الخاص بها. بمجرد التسجيل، تقوم عمليات إرسال الإشارات اللاحقة من جهاز التحكم عن بعد بتشغيل منطق لوحة التحكم لتنشيط مخرجات التتابع، وتنشيط دائرة محرك المحرك لتشغيل آلية فتح البوابة.

عند اختيار الأجهزة للتركيبات التجارية أو السكنية، يمكن أن تؤدي البرمجة غير الصحيحة أو تداخل الإشارة إلى تشغيل متقطع للبوابة. إذا أظهر نظامك استقبال إشارة غير منتظم أو فقد رموز الذاكرة المخزنة، فقد تحتاج إلى استشارة دليلنا الفني حول كيفية إعادة تعيين Ghost Control Gate Opener لمسح سجلات النظام التالفة وإعادة إنشاء أزواج ذاكرة نظيفة.

لماذا نصمم لوحاتنا المنطقية بعزل مزدوج للميكروكونترولر؟ من وجهة نظر التصنيع، فإن فصل منطق استقبال التردد اللاسلكي عن المحرك الأساسي الذي يقود المحرك H-bridge يمنع طفرات المحرك عالية الجهد من إتلاف شرائح الذاكرة غير المتطايرة أثناء عمليات التبديل السريعة، وهي الميزة الأساسية التي يطلبها عملاء الهندسة الأوروبيون في البيئات الصناعية الثقيلة.

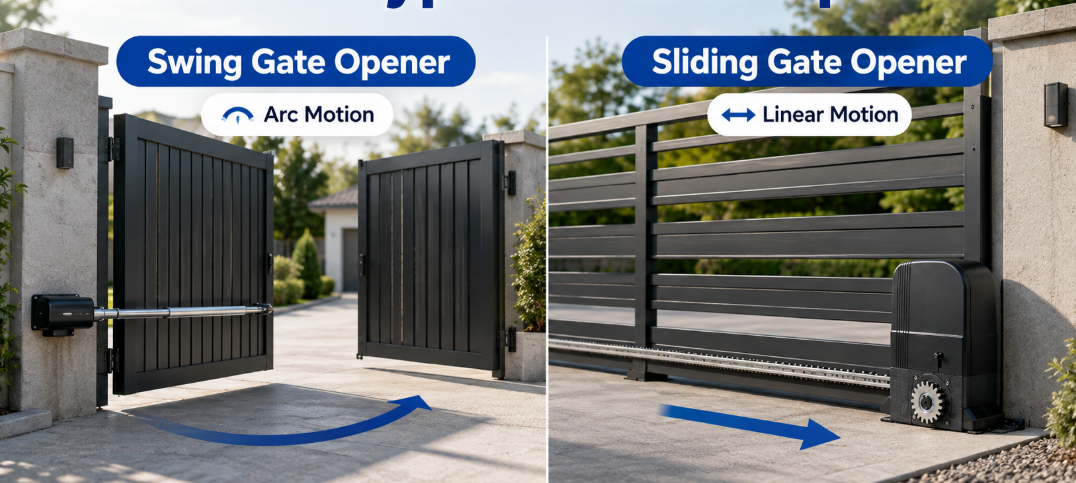

فهم الأنواع المختلفة لفتحات البوابة

تستخدم أنواع مختلفة من أجهزة فتح البوابة وحدات دفع ميكانيكية متخصصة ومنطق لوحة تحكم مصممة خصيصًا للحركات الهيكلية المتأرجحة أو المنزلقة.

يتطلب اختيار جهاز فتح البوابة وبرمجته فهمًا شاملاً للحركية الميكانيكية الأساسية وملفات تعريف الحمل الكهربائي. تمارس البوابات المتأرجحة والمنزلقة قوى فيزيائية مختلفة جذريًا على مشغلي المحركات. يجب أن تتغلب أنظمة التأرجح على مقاومة الرياح والاحتكاك المفصلي عبر القوس، بينما تتعامل الأنظمة المنزلقة مع القصور الذاتي الخطي، واحتكاك الجنزير، ومتطلبات عزم الدوران. وبالتالي، تم تصميم البرامج الثابتة للوحة التحكم خصيصًا لكل تخطيط ميكانيكي لإدارة حدود التيار، وعتبات اكتشاف العوائق، ومنحنيات التشغيل/الإيقاف الناعمة للتسارع/التباطؤ.

من منظور هندسي، يعطي العملاء الصناعيون الحديثون الأولوية لدورات العمل التشغيلية، والتبديد الحراري، وكفاءة وحدة التحكم في المحرك. لقد تجاوزت أنظمة التيار المستمر بدون فرش (BLDC) وأنظمة التيار المستمر بجهد 24 فولت محركات التيار المتردد التقليدية إلى حد كبير نظرًا لتنظيمها الفائق للسرعة، وتوليد الحرارة المنخفض أثناء الدورات عالية التردد، والتكامل السلس للبطارية الاحتياطية. يؤثر اختيار نظام فتح البوابة الصحيح بشكل مباشر على تعقيد البرمجة الإلكترونية وجداول الصيانة الروتينية على مدار عمر التركيب المحيطي.

قبل البدء في أي تسلسل برمجة إلكتروني، يجب على المقاولين التحقق من سلامة الهيكل الميكانيكي الأساسي. للحصول على تفاصيل المحاذاة الهيكلية، والتركيب اللاحق، وإجراءات تثبيت الرف، راجع دليلنا الرئيسي الشامل حول كيفية تثبيت أداة فتح البوابة للتخلص من الارتباط المادي قبل تشغيل إجراءات الإعداد الإلكترونية.

يقوم فريقنا الهندسي على وجه التحديد بتحسين لوحات التحكم للتمييز بين أحمال القصور الذاتي والعوائق المادية الحقيقية. يقدر العملاء الأوروبيون بشكل خاص خوارزميات قوة التوقف القابلة للتعديل لدينا، والتي تزيد بشكل ديناميكي تيار بدء التشغيل للأوراق المتأرجحة الثقيلة مع الحفاظ على عكس العوائق فائقة الحساسية أثناء مرحلة الإغلاق النهائية.

فتاحات البوابة المتأرجحة

تستخدم آليات فتح البوابة المتأرجحة مشغلات لولبية خطية أو أذرع مفصلية لسحب أو دفع أوراق البوابة على طول محور محوري دائري.

فتحات البوابة المنزلقة

تستخدم أنظمة فتح البوابة المنزلقة محركًا عالي عزم الدوران مزودًا بترس ترس محرك يعمل على تشغيل رف تروس مستمر على طول السكة السفلية للبوابة.

الأدوات الأساسية والتحضير

يتطلب الإعداد الصحيح جمع أدوات الاختبار الكهربائية ومعدات السلامة والتحقق من توازن البوابة الميكانيكية قبل البدء في البرمجة الإلكترونية.

قبل البدء في برمجة أي جهاز إرسال عن بعد أو لوحة تحكم، يجب على الفنيين الميدانيين إجراء فحص صارم قبل التشغيل. إن محاولة برمجة حدود السفر الإلكترونية أو أجهزة التحكم عن بعد على بوابة تعاني من الارتباط الميكانيكي أو قضبان المسار غير المستوية أو المفصلات البالية ستؤدي إلى مشغلات كاذبة للكشف عن العوائق ورحلات خطأ التيار الزائد وفشل مبكر للمحرك. يجب أن يكون مصدر الطاقة الكهربائية مستقرًا، مع توافق الفولتية للإمداد مع مواصفات لوحة التحكم (إدخال تيار متردد 110 فولت/220 فولت أو دائرة بطارية تيار مستمر 24 فولت).

بالإضافة إلى الأدوات المادية، يعد التحقق من بيئة التردد اللاسلكي أمرًا ضروريًا. يمكن أن تؤدي الضوضاء الكهرومغناطيسية المحيطة العالية الصادرة عن خطوط الكهرباء أو الآلات الصناعية أو أبراج الاتصالات اللاسلكية القريبة إلى تدهور نطاق اقتران جهاز التحكم عن بعد بشكل كبير. يمنع روتين الإعداد النظيف والمنهجي فشل نقل التعليمات البرمجية ويضمن الموثوقية التشغيلية على المدى الطويل للمستخدم النهائي.

في مناقصات المشاريع التجارية، يشير القائمون على التركيب بشكل روتيني إلى استقرار مصدر الطاقة باعتباره مصدر قلقهم الأكبر. ولمعالجة هذه المشكلة، تشتمل أنظمة التحكم لدينا على دوائر تنظيم إدخال ذات جهد عريض قادرة على العمل بشكل موثوق بين 180 فولت و260 فولت تيار متردد، مما يضمن أن تقلبات جهد المجال لا تمحو إعدادات الذاكرة عن بعد التي تم تعلمها.

دليل خطوة بخطوة لبرمجة جهاز فتح البوابة الأوتوماتيكي

تتضمن برمجة جهاز فتح البوابة التلقائي الدخول في وضع الاقتران على لوحة المنطق، وإرسال إشارة من جهاز التحكم عن بعد، والتحقق من نجاح الاقتران.

إن برمجة لوحة تحكم حديثة لفتح البوابة هي إجراء إلكتروني منظم مصمم لتسجيل بيانات اعتماد جهاز الإرسال في المخزن المؤقت لذاكرة جهاز الاستقبال. على الرغم من اختلاف تخطيطات لوحة التحكم عبر الشركات المصنعة، فإن منطق البرامج الثابتة الأساسي يتبع تسلسلًا موحدًا. يجب على الفنيين تنفيذ هذه الخطوات عمدًا، مع إيلاء اهتمام صارم لمصابيح LED الخاصة بالحالة ومؤشرات الصوت الصوتية المنبعثة من لوحة المنطق.

كثيرًا ما يطلب العملاء التجاريون الأوروبيون تكاملًا عالي الأمان للرمز المتداول مع تكوين متعدد القنوات بزر مزدوج، مما يسمح لزر واحد بتنشيط فتحة للمشاة ذات ضلفة واحدة وآخر لتشغيل مرور السيارة بالكامل. إن فهم كل خطوة من خطوات تسلسل البرمجة يضمن تنفيذًا لا تشوبه شائبة في الموقع.

لضمان المتانة على المدى الطويل في التطبيقات ذات حركة المرور العالية، غالبًا ما يختار القائمون على التركيب المحترفون حلول محركات من الدرجة التجارية مثل محرك فتح باب المرآب المنزلق ، والذي يتميز بلوحات تحكم MCU مدمجة، وقوائم عرض LED رقمية، ووحدات استقبال مضادة للتداخل مصممة خصيصًا للاستخدام الشاق.

لماذا يفضل العملاء التجاريون قوائم برمجة LED الرقمية على مفاتيح DIP اليدوية؟ تعمل الواجهات الرقمية على القضاء على تدهور الاتصال الميكانيكي الناجم عن الرطوبة المحيطة ورذاذ الملح في المنشآت الساحلية، مما يسمح بإجراء تعديلات دقيقة بالميكروثانية على توقيت البدء الناعم وحساسية العوائق.

الخطوة 1: حدد موقع زر التعلم

افتح حاوية صندوق التحكم المقاومة للعوامل الجوية وحدد موقع لوحة الدائرة المطبوعة الرئيسية (PCB) للعثور على المفتاح اللمسي المسمى LEARN أو CODE أو RF SET.

الخطوة 2: أدخل وضع البرمجة

اضغط مع الاستمرار على زر LEARN لمدة ثانيتين إلى ثلاث ثوانٍ تقريبًا حتى يضيء مؤشر LED القريب للبرمجة بشكل ثابت، مما يدل على أن اللوحة في وضع الاستلام.

الخطوة 3: برمجة جهاز التحكم عن بعد

عندما يكون مؤشر LED الخاص بالبرمجة نشطًا، اضغط مع الاستمرار على الزر المحدد في جهاز إرسال جهاز التحكم عن بعد المحمول لديك لمدة ثانية أو ثانيتين لإرسال رمز التردد اللاسلكي الخاص به.

الخطوة 4: تأكيد البرمجة

راقب مؤشر LED الموجود على لوحة التحكم في أداة فتح البوابة؛ وميض سريع أو إشارة صوتية مسموعة تؤكد أن جهاز الاستقبال قد تعلم رمز جهاز الإرسال بنجاح.

الخطوة 5: اختبار جهاز التحكم عن بعد

ابتعد عن خزانة التحكم، وتأكد من أن منطقة الممر خالية من جميع العوائق، واضغط على الزر المبرمج للتحقق من التنشيط السلس لمرحل المحرك وانتقال البوابة.

الخطوة 6: الخروج من وضع البرمجة

اسمح للوحة التحكم بالانتهاء تلقائيًا بعد 10 ثوانٍ، أو اضغط على الزر LEARN لفترة وجيزة للخروج من وضع البرمجة وإعادة النظام إلى حالة التشغيل العادية.

نصائح إضافية

تأكد من تركيب بطاريات الليثيوم الجديدة عالية السعة في جميع أجهزة الإرسال قبل البرمجة، وتجنب الضغط باستمرار على أزرار جهاز الإرسال لفترة طويلة جدًا لمنع تجاوز سعة المخزن المؤقت للذاكرة.

برمجة إغلاق البوابة تلقائيا

لتمكين الإغلاق التلقائي، حدد موقع مفتاح AUTO CLOSE DIP أو إعداد القائمة الرقمية على لوحة التحكم، وقم بتبديله إلى وضع التشغيل، واضبط مقياس جهد أداة التشذيب (TRIM-CLOSE) لتعيين مدة تأخير الإيقاف المؤقت المطلوبة (عادةً من 5 إلى 120 ثانية) قبل أن تعكس البوابة اتجاهها تلقائيًا للإغلاق.

كيفية برمجة ريموت البوابة مع ريموت آخر

يسمح استنساخ الرموز أو نقلها بين أجهزة التحكم عن بعد بالبوابة للمستخدمين بتكرار الوصول إلى جهاز الإرسال دون فتح لوحة صندوق التحكم الرئيسية.

تعد البرمجة المباشرة عن بعد - والتي تسمى غالبًا الاستنساخ وجهاً لوجه أو تعلم الكود اللاسلكي - ميزة مريحة تدعمها العديد من أجهزة الاستقبال اللاسلكية لفتح البوابة الحديثة. يمكّن هذا الإجراء مسؤولي المنشأة أو مالكي المنازل من برمجة أجهزة إرسال إضافية دون الحاجة إلى الوصول الفعلي إلى مبيت لوحة التحكم. وهذا مفيد بشكل خاص في البيئات التجارية أو المجمعات متعددة الأسر حيث يشكل فتح الخزانات الكهربائية الرئيسية مخاطر تتعلق بالسلامة أو تعطل التشغيل.

تعتمد العملية على ما إذا كان نظام التحكم يستخدم ترددات الكود الثابت أو تقنية الكود المتداول للتعلم الذاتي. في أنظمة الكود الثابت، يقوم جهاز التحكم عن بعد الجديد بنسخ تسلسل تعديل عرض النبض (PWM) مباشرة من جهاز التحكم عن بعد الرئيسي. في أنظمة التعليمات البرمجية المتداولة، يعمل جهاز التحكم عن بعد الرئيسي كجسر مصادقة، حيث يوجه جهاز استقبال لوحة التحكم لاسلكيًا لفتح نافذة التعلم عن بعد لقبول جهاز الإرسال الثانوي.

يقوم مديرو المرافق في كثير من الأحيان بإعطاء الأولوية للاستنساخ اللاسلكي لإدارة كميات كبيرة من أجهزة التحكم عن بعد الخاصة بالمستخدم. في هندسة منتجاتنا، نقوم بدمج وظيفة قفل جهاز الإرسال الرئيسي المحلي. وهذا يمنع الموظفين غير المصرح لهم من استنساخ أجهزة التحكم عن بعد ذاتيًا ما لم يتم إدخال تسلسل مفاتيح الإدارة الرئيسية أولاً، مما يحقق توازنًا مثاليًا بين الراحة والأمان.

المتطلبات الأساسية

تأكد من أن كلاً من أجهزة التحكم عن بعد الأصلية والمستهدفة تعمل على ترددات راديو متطابقة (على سبيل المثال، 433.92 ميجاهرتز) وأن جهاز التحكم عن بعد الرئيسي يحتوي على بطارية مشحونة بالكامل.

الإجراء القياسي

ضع جهاز التحكم عن بعد الرئيسي واستهدف جهاز التحكم عن بعد جنبًا إلى جنب أو من أعلى إلى أعلى، ثم اضغط مع الاستمرار على الزر الموجود على جهاز التحكم عن بعد الرئيسي حتى يظل مؤشر LED الخاص به ثابتًا.

استكمال النقل

أثناء الضغط على زر التحكم عن بعد الرئيسي، اضغط مع الاستمرار على زر الهدف الموجود على جهاز التحكم عن بعد الجديد حتى يومض مؤشر LED بسرعة، مما يؤكد نجاح نسخ رمز التردد اللاسلكي.

الاختلافات الخاصة بالعلامة التجارية

تتطلب بعض الشركات المصنعة ذات الأمان العالي الضغط على زر خلفي مخفي أو مجموعة مفاتيح محددة ذات زرين على جهاز التحكم عن بعد الرئيسي لتشغيل ترخيص جهاز الاستقبال قبل أن يتم تسجيل جهاز التحكم عن بعد المستهدف.

كيفية برمجة أجهزة التحكم عن بعد للبوابات المنزلقة

تتطلب برمجة أجهزة التحكم عن بعد للبوابة المنزلقة مزامنة أزرار جهاز الإرسال مع وحدة التحكم في البوابة المنزلقة أثناء تكوين مفاتيح الحد المغناطيسي وأجهزة استشعار الأمان.

تمثل وحدات تشغيل جهاز فتح البوابة المنزلقة فئة شديدة التحمل من أتمتة المحيط حيث تتطلب قوة المحرك والزخم بالقصور الذاتي ودورات الاستجابة السريعة توقيتًا إلكترونيًا دقيقًا. عند برمجة جهاز التحكم عن بعد لفتح البوابة المنزلقة، لا يقوم الفنيون بتكوين وظائف ترحيل الفتح/الإغلاق البسيطة فحسب، بل غالبًا ما يقومون بتكوين أوضاع متعددة الوظائف مثل وضع المشاة (فتح البوابة جزئيًا بمقدار متر واحد) مقابل وضع دورة السيارة الكاملة.

علاوة على ذلك، تتطلب أنظمة البوابات المنزلقة عالية الأداء معايرة متكاملة بين الأوامر عن بعد، وردود فعل مفتاح الحد المغناطيسي أو البصري، وسلالم تسريع التشغيل/التوقف الناعم الإلكترونية. يمكن أن يؤدي تسلسل البرمجة غير الصحيح إلى تأثيرات ميكانيكية صعبة ضد توقفات السير، مما يؤدي إلى تسريع التآكل الفعلي لحامل التروس.

تستخدم حلول القيادة للخدمة الشاقة لدينا، مثل جهاز فتح باب المرآب ذو المحرك المنزلق ، لوحات المعالجات الدقيقة المتقدمة التي تدعم البرمجة عن بعد متعددة القنوات، وتعديلات عزم الدوران الرقمية، ومنطق عكس العوائق الفوري المصمم لتحقيق أقصى قدر من السلامة التشغيلية. بالإضافة إلى ذلك، توفر الأنظمة المجهزة بوحدات فتح أبواب المرآب ذات المحرك المنزلق الخاص بنا ، مشاركة فائقة الهدوء للعتاد، وكفاءة حرارية عالية، وحماية ضد الطقس IP55 للبيئات الخارجية القاسية.

لماذا يصر المهندسون الصناعيون على مفاتيح الحد المغناطيسي غير التلامسية للأنظمة المنزلقة؟ تعاني المفاتيح الدقيقة الميكانيكية من تجمد الرافعة في الشتاء وتآكل التلامس في المناخات الرطبة. لا توفر أجهزة استشعار تأثير هول اللاتلامسية أي تآكل بدني، وتحافظ على نقاط توقف دقيقة بالمليمتر بغض النظر عن الظروف البيئية.

فهم عملية البوابة المنزلقة

تستخدم أجهزة فتح البوابة المنزلقة محركات كهربائية ذات عزم دوران عالي وناقل حركة بجريدة مسننة وترس لتحويل المحرك الدوراني إلى حركة محيطية خطية سلسة على طول المسارات الأرضية.

إجراءات البرمجة للبوابات المنزلقة

قم بالوصول إلى لوحة التحكم في البوابة المنزلقة، واضغط على زر LEARN مرة واحدة لإقران سفر السيارة بالكامل أو مرتين لإقران وضع المشاة، ثم اضغط على الزر البعيد المطلوب لقفل الرمز في الذاكرة.

تكامل لوحة المفاتيح اللاسلكية

لبرمجة لوحة مفاتيح دخول لاسلكية لفتحة البوابة المنزلقة، أدخل رمز البرمجة الرئيسي على لوحة المفاتيح، واضغط على زر LEARN الموجود على لوحة التحكم في البوابة، وأدخل رقم التعريف الشخصي (PIN) للوصول الذي اخترته على لوحة المفاتيح، واضغط على مفتاح ENTER/SEND لتسجيل رمز التردد اللاسلكي (RF).

خاتمة

يعد إتقان كيفية برمجة جهاز فتح البوابة الأوتوماتيكي مهارة أساسية لضمان التحكم في الوصول بشكل سلس وآمن وموثوق عبر المواقع التجارية والصناعية والسكنية. من خلال اتباع نهج منهجي - بدءًا من التحقق من التوازن الميكانيكي واختيار آلية القيادة المناسبة للوصول إلى لوحة المنطق، وتنفيذ روتين LEARN، ومعايرة ملحقات السلامة - يمكن للقائمين بالتركيب ومديري المرافق التخلص من فترات التوقف التشغيلي ومنع الثغرات الأمنية. سواء كنت تقوم بإعداد ذراع واحدة لفتحة البوابة المتأرجحة أو تشغيل محرك لفتحة البوابة المنزلقة عالي عزم الدوران، فإن الالتزام بالبروتوكولات الكهربائية الصحيحة والجداول الزمنية لصيانة البطارية وخطوات إقران التردد اللاسلكي يضمن الأداء الأمثل للنظام على المدى الطويل. تستمر أتمتة البوابة الحديثة في التطور من خلال الاتصال الذكي والتشفير المتقدم، مما يجعل البرمجة الإلكترونية الدقيقة حجر الزاوية في الحماية القوية للمحيط.
