فهم الأنواع المختلفة لفتحات البوابة
فتاحات البوابة المتأرجحة
فتحات البوابة المنزلقة
مشغلي الذراع الحاجز
الأدوات الأساسية والتحضير
دليل خطوة بخطوة لبرمجة جهاز فتح البوابة الأوتوماتيكي
كيفية برمجة ريموت البوابة مع ريموت آخر
تستخدم أنظمة البوابات الأوتوماتيكية المختلفة هياكل دفع ميكانيكية متخصصة - بما في ذلك المحركات الخطية، والأذرع المفصلية، والمحركات المنزلقة ذات الجريدة المسننة، والأذرع العازلة عالية السرعة - ويتطلب كل منها إجراءات إعداد حدود مميزة وتكوينات برمجة جهاز الاستقبال.
يعتمد تحديد بنية محرك الأقراص المناسبة على توفر المساحة الفعلية، ووزن مادة البوابة، ودورات العمل اليومية، والمتطلبات البيئية. للحصول على إرشادات فنية مفصلة حول أجهزة الوصول التلقائي، راجع موارد الهندسة المعمارية الموثوقة مثل مدخل Wikipedia الخاص بـ Electric Gate Automation . إن فهم الآليات المادية التي تشغل بوابتك يضمن تكوينًا دقيقًا للحد، وبرمجة عزم الدوران الصحيحة، وتكاملًا أكثر سلاسة مع أدوات التحكم في الدخول اللاسلكية.
تختلف لوحات منطق التحكم في النظام وفقًا للمتطلبات المادية لآلية البوابة. تتطلب البوابات المتأرجحة ذات الصفائح المزدوجة توقيت ترحيل متزامنًا لمنع تداخل الصفائح، بينما تتطلب البوابات المنزلقة معايرة تشفير دقيقة للتعامل مع الزخم الخطي والاحتكاك على طول المسارات الأرضية. تعطي أذرع الحاجز الأولوية لدورات الفتح والإغلاق السريعة للتحكم في حركة مرور المركبات ذات الحجم الكبير. تتطلب كل آلية معلمات لوحة منطقية مخصصة لمفاتيح الحد ومؤقتات الإغلاق التلقائي وإعدادات حساسية المقاومة.

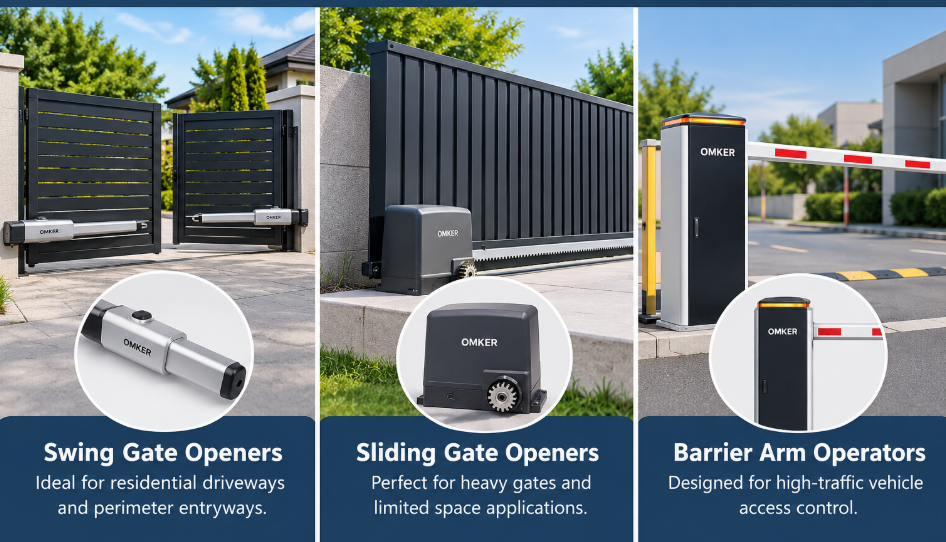

تستخدم أجهزة فتح البوابة المتأرجحة مشغلات خطية كهروميكانيكية أو أذرع مفصلية لتأرجح الأوراق على طول محور مفصلي ثابت. توفر حلول التجارية للخدمة الشاقة فتح البوابات المتأرجحة حركة محورية آلية موثوقة للممرات السكنية والمداخل المحيطة.
تستخدم فتحات البوابة المنزلقة محرك تروس دوار للخدمة الشاقة يقود رف تروس فولاذي أفقي متصل بلوحة البوابة. يضمن تركيب التجارية أداة فتح البوابة المنزلقة حركة خطية سلسة على طول المسارات الأرضية حتى في المساحة الأفقية المحدودة.
يستخدم مشغلو ذراع الحاجز محركات عزم دوران عالية السرعة لرفع وخفض ذراع الرافعة للتحكم السريع في الوصول إلى السيارة. يؤدي نشر حديثة بوابة حاجز إلى تحسين تدفق حركة المرور عالي الكثافة في مرافق مواقف السيارات التجارية ونقاط التفتيش.
يتطلب الإعداد لبرمجة نظام بوابة أوتوماتيكي جمع معدات السلامة الأساسية، وأدوات اختبار الدائرة، ومفاتيح التجاوز اليدوية، وتكوين ملحقات النظام ذات الصلة قبل تشغيل لوحة التحكم.
مقياس رقمي متعدد (AC/DC 600V CAT III مُصنف) للتحقق من استقرار الطاقة الواردة وجهد الخط
مفكات وكماشة معزولة معتمدة من VDE لتعديل أطراف الأسلاك
ماسح تردد الترددات اللاسلكية (300 ميجا هرتز - 868 ميجا هرتز) لاختبار قوة إرسال الإشارة عن بعد
مفاتيح التحرير اليدوية من الشركة المصنعة لفصل تروس القيادة أثناء المعايرة اليدوية
قفازات حماية العين والسلامة الكهربائية المعتمدة من ANSI Z87.1
التحقق من الملحقات المتخصصة لفتح الأبواب مثل الخلايا الكهروضوئية وكاشفات الحلقات قبل توصيل الطاقة
تتضمن برمجة لوحة التحكم في البوابة الأوتوماتيكية تسلسلًا مرتبًا من 7 خطوات: مسح ذاكرة اللوحة، وإعداد مفاتيح الحد، ووضع جهاز الاستقبال في وضع التعلم، وإقران أجهزة الإرسال اللاسلكية عن بعد، وإعداد مؤقتات الإغلاق التلقائي، وضبط حساسية القوة، وإجراء اختبارات السلامة الوظيفية.
إن اتباع بروتوكول برمجة صارم يمنع حدوث أي خلل في التشغيل، ويزيل تداخل الإشارات، ويضمن الامتثال لإرشادات سلامة الأبواب الدولية (بما في ذلك إدارة الجودة ISO 9001 ومعايير السلامة CE). لمراجعة الأسلاك القياسية للوحة التحكم والرسوم البيانية الطرفية الوظيفية، راجع الأدلة الفنية مثل قاعدة بيانات ترخيص المعدات التابعة للجنة الاتصالات الفيدرالية للتعرف على معايير الامتثال لأجهزة الترددات الراديوية.
①الخطوة 1: تنفيذ إعادة ضبط ذاكرة لوحة التحكم قم بإزالة رموز جهاز الإرسال التي لم يتم التحقق منها قبل بدء البرمجة الأولية افصل طاقة التيار المتردد الرئيسية أو قم بإيقاف تشغيل قاطع دائرة النظام. افتح صندوق الغطاء الواقي للوصول إلى لوحة الدائرة المطبوعة لوحدة التحكم الرئيسية (PCB). حدد موقع مفتاح برمجة الكود الأساسي (المسمى عادةً |
②الخطوة 2: معايرة مفاتيح الحد الميكانيكية أو المغناطيسية: حدد مواضع الفتح والإغلاق المادية الدقيقة للوحة البوابة قم بفك قفل قابض المحرك باستخدام مفتاح التجاوز اليدوي، مما يتيح لمصراع البوابة أو اللوحة التحرك بحرية باليد. قم بتحريك لوحة البوابة أو تأرجحها يدويًا إلى وضع الإغلاق الكامل، ثم قم بضبط كاميرا إيقاف حد الإغلاق أو كتلة الزناد المغناطيسي على الحامل حتى تنقر على ذراع مفتاح الحد الداخلي. انقل اللوحة يدويًا إلى وضع الفتح الكامل واضبط كتلة مفتاح الحد المفتوح وفقًا لذلك. أعد تشغيل قفل القابض اليدوي للمحرك. قم بتشغيل الوحدة الرئيسية وابدأ دورة فتح للتأكد من أن المحرك يقطع الطاقة بدقة عند كلا الحدين دون ربط ميكانيكي مادي أو تأثير على الحائط. |
③الخطوة 3: ضع جهاز الاستقبال في وضع التعلم اللاسلكي افتح نافذة برمجة جهاز الاستقبال لقبول رموز التحكم عن بعد الجديدة حدد موقع مفتاح التعلم ( |
④الخطوة 4: إقران أجهزة الإرسال عن بعد للتحكم في جهاز الاستقبال: قم بتخزين توقيعات رمز جهاز الإرسال الفريدة في ذاكرة جهاز الاستقبال بينما يشير مؤشر LED لحالة لوحة التحكم إلى وضع التعلم النشط، قف على بعد حوالي 1 إلى 2 متر من حاوية التحكم. اضغط على زر الهدف المرغوب في جهاز الإرسال اللاسلكي عن بعد مرتين متواصلتين (أو استمر في الضغط لمدة ثانيتين حسب بروتوكول اللوحة). سيومض مؤشر LED الموجود على لوحة التحكم PCB ثلاث مرات بسرعة وستصدر نغمة صفارة مسموعة، مما يؤكد أنه تم التحقق من رمز جهاز الإرسال الجديد وتخزينه في الذاكرة. كرر هذه الخطوة على الفور لأي أجهزة إرسال عن بعد إضافية مطلوبة للوصول إلى الموقع. |
⑤الخطوة 5: تكوين تأخير الإغلاق التلقائي وحساسية العوائق قم بتعيين مؤقتات الإغلاق التلقائية وعتبات الأمان المضادة للقرص لتمكين وظيفة الإغلاق التلقائي، حدد موقع كتلة مفتاح DIP الحمراء على لوحة PCB. قم بتبديل مفتاح DIP 3 ( |
⑥الخطوة 6: إجراء ارتداد مستشعر الأمان واختبار التجاوز اليدوي التحقق من صحة وظيفة الخلية الكهروضوئية بالأشعة تحت الحمراء وآليات الإصدار اليدوي ضع زوجًا من الخلايا الضوئية التي تعمل بالأشعة تحت الحمراء عبر فتحة الممر على ارتفاع 20 سم فوق مستوى سطح الأرض. قم بتشغيل دورة إغلاق البوابة عبر جهاز التحكم عن بعد المبرمج حديثًا. أثناء إغلاق البوابة بشكل نشط، قم بكسر شعاع الأمان بالأشعة تحت الحمراء باستخدام كائن اختبار غير شفاف؛ يجب أن تقوم لوحة التحكم بإيقاف حركة المحرك على الفور وتحرك اللوحة العكسية إلى وضع الفتح الكامل. بعد ذلك، اختبر تجاوز مفتاح الطوارئ عن طريق إلغاء قفل القابض الميكانيكي أثناء تنشيط المحرك، والتحقق من فصل طاقة المحرك بأمان بحيث يمكن تحريك لوحة البوابة يدويًا دون إتلاف علب التروس الداخلية. |
⑦ الخطوة 7: تنزيل الختم النهائي للمجلس والوثائق تأمين العبوات الكهربائية ووثائق إعداد الأرشيف تأكد من إحكام ربط جميع مسامير كتلة أطراف الأسلاك بالكامل وتأكد من تركيب حلقات الكابل المطاطية الواقية بشكل صحيح لمنع دخول الرطوبة والغبار والحشرات إلى حاوية مبيت الجهد العالي. قم بإغلاق وإحكام غطاء صندوق التحكم المقاوم للعوامل الجوية بشكل آمن. أرشفة نسخة رقمية من إجراءات إعداد النظام وصيانته بالكامل من خلال مراجعة دليل مستخدم أداة فتح البوابة المنزلقة الرسمي الخاص بالشركة المصنعة PDF. |
لمشاهدة عرض عملي لتسلسلات اقتران جهاز الإرسال هذه، وأسلاك لوحة التحكم، وإعدادات الحد الميكانيكي على محرك تشغيل نشط، شاهد الفيديو التعليمي خطوة بخطوة أدناه:
تتضمن برمجة جهاز التحكم عن بعد للبوابة باستخدام جهاز تحكم آخر نقل ملف تعريف إشارة التردد الراديوي المخزن مباشرة من جهاز التحكم عن بعد الرئيسي الموجود إلى جهاز إرسال استنساخ جديد قادر على التعلم دون فتح صندوق التحكم الرئيسي للمشغل.
يوفر الاستنساخ عن بعد (تعلم كود التردد اللاسلكي) طريقة سريعة وفعالة لمديري المرافق ومطوري العقارات وموظفي الأمن لتكرار أجهزة إرسال الوصول في الموقع. تتجاوز هذه الطريقة الحاجة إلى الوصول إلى لوحة PCB لوحدة التحكم الرئيسية، مما يوفر الوقت ويمنع انقطاع أسلاك لوحة التحكم في البيئات التجارية المزدحمة. تتطلب هذه العملية جهاز تحكم عن بعد رئيسيًا وظيفيًا مقترنًا وجهاز استقبال تعليمي متوافق أو جهاز تحكم عن بعد للتعلم الذاتي يعمل على نفس نطاق تردد الإرسال.
معلمة الميزة | جهاز التحكم عن بعد ذو الرمز الثابت القياسي | جهاز التحكم عن بعد الذكي RF/البلوتوث الحديث |
واجهة البرمجة | مفاتيح DIP اليدوية 8-12 دبوس | تعلم التردد اللاسلكي / مزامنة تطبيقات الهاتف الذكي |
ترددات التشغيل | 315 ميجا هرتز / 433.92 ميجا هرتز ثابت | متعدد النطاقات 315/433/868 ميجا هرتز + بلوتوث منخفض الطاقة |
أمان تشفير التعليمات البرمجية | سلسلة ثنائية ثابتة (خطر استنساخ عالي) | رمز المتداول الديناميكي / الرمز المشفر |
متطلبات الوصول إلى المجلس | غير مطلوب لمطابقة DIP المباشرة | تم تجاوزه باستخدام الاقتران القرب اللاسلكي |
نطاق الإرسال الأقصى | 30 إلى 50 مترا | يصل إلى 100 متر (خط البصر) |
قم بإعداد كلا جهازي الإرسال: ضع جهاز التحكم عن بعد الرئيسي العامل وجهاز التحكم عن بعد التعليمي الجديد جنبًا إلى جنب على سطح غير معدني، مع وضع رؤوس الإرسال العلوية في حدود 1 إلى 3 سنتيمترات من بعضها البعض لضمان أقصى قوة لنقل إشارة التردد اللاسلكي.
أدخل وضع تعلم التعليمات البرمجية على جهاز التحكم عن بعد الجديد: في جهاز التحكم عن بعد المستنسخ الجديد، اضغط مع الاستمرار على الزر 1 (فتح) والزر 2 (إغلاق) في وقت واحد لمدة 3 ثوانٍ. سيومض مؤشر LED الموجود على جهاز التحكم عن بعد الجديد بسرعة، مما يشير إلى أن وحدة التحكم الدقيقة الداخلية الخاصة به جاهزة لتسجيل حمولة تردد الراديو الواردة.
إرسال الإشارة الرئيسية: اضغط مع الاستمرار على الزر الوظيفي النشط الموجود على جهاز التحكم عن بعد الرئيسي الأصلي. سيبدأ جهاز الإرسال الرئيسي في البث المستمر لمفتاح بت الأمان المشفر الخاص به.
التقاط حمولة التعليمات البرمجية وتخزينها: أثناء الضغط على الزر الرئيسي، اضغط مع الاستمرار على الزر المستهدف في جهاز التحكم عن بعد التعليمي الجديد. سيومض مؤشر LED الموجود على جهاز التحكم عن بعد الجديد ثلاث مرات، ويضيء بشكل ثابت لمدة ثانيتين، ثم ينطفئ. يؤكد هذا التلميح المرئي أن ملف تعريف الكود قد تم تخزينه في بنك الذاكرة غير المتطاير لجهاز الإرسال الجديد.
التحقق من مسافة التشغيل والأداء: قم بالسير إلى مسافة آمنة من البوابة الآلية (حوالي 10 إلى 15 مترًا) واضغط على الزر المبرمج حديثًا. تحقق من أن جهاز استقبال التحكم يقوم بتنشيط محرك التشغيل فورًا عند تلقي الأمر، مما يؤكد التوافق الكامل للإشارة من جهاز التحكم عن بعد إلى جهاز التحكم عن بعد.
بالنسبة للتركيبات المتقدمة التي تتطلب إدارة موحدة عن بعد، وتكامل التحكم في التطبيقات الذكية، ونطاق نقل لاسلكي ممتد، تنشر المرافق الحديثة ملحقات RF عالية الأداء مثل جهاز التحكم عن بعد بتردد الراديو المزود بتقنية Bluetooth ، والذي يتيح إقران جهاز الإرسال المحمول باليد ثنائي الوضع وإدارة الوصول إلى تطبيقات الهاتف الذكي عبر المداخل التجارية.
