لاستكشاف المشكلات المتعلقة بالرياح وإصلاحها بشكل فعال في نظام فتح البوابة المتأرجحة، يجب على الفنيين إجراء تقييم منهجي للمحاذاة الميكانيكية، وحساسية قوة المماطلة الكهربائية، وسلامة التركيب الهيكلي. تعمل مقاومة الرياح على تغيير سحب تيار المحرك وسرعة الورقة، مما يؤدي في كثير من الأحيان إلى اكتشاف العوائق بشكل خاطئ أو يمنع الإغلاق الكامل. يتطلب حل هذه الاضطرابات التشغيلية إعادة معايرة معلمات قوة التوقف المفتوحة والمغلقة، وتقصير فترات التوقف الناعم، وتأمين مثبتات الأقواس ضد الانحراف الهيكلي، وتركيب أقفال الرياح الميكانيكية المناسبة أو تكوينات محرك مزدوج المحرك عالي عزم الدوران مصممة خصيصًا لمساحة سطح الورقة وسرعات الرياح المحيطة.
قسم | ملخص |
1. إضافة مقاومة للرياح أثناء حركة البوابة | يفحص كيفية زيادة الرياح المعاكسة للسحب الميكانيكي وتيار المحرك، مما يؤدي إلى حدوث عائق كاذب، ويحدد تعديلات المعلمات مثل ضبط قوة التوقف، وتقليل التوقف الناعم، وترقيات محرك القيادة. |
2. الرياح تساعد على حركة البوابة وتسبب توقفات غير متوقعة | يحلل ظروف الرياح الخلفية التي تعمل على تسريع حركة البوابة، وتسبب القصور الذاتي في السرعة الزائدة، وتخلق توترًا ميكانيكيًا للمحرك الخلفي، وتتطلب فحص الدعامة الهيكلية، وتحديد ملامح القوة يدويًا، وتعديلات حمل التحكم الإلكتروني. |
3. تدفع الرياح البوابة أو تهزها عندما تكون مغلقة بالكامل | يركز على قوة الإمساك الثابتة، ورفرفة الرياح، واللعب الهيكلي في أذرع تشغيل القضيب المتحرك، وثبات المفصلة عندما يكون مصراع البوابة مغلقًا بالكامل، ويوصي بالأقفال الميكانيكية المادية والمثبتات الهيكلية شديدة التحمل. |
عندما تعمل قوى الرياح المعاكسة بشكل مباشر ضد مصراع البوابة المتأرجحة المتحركة، فإن السحب الإضافي يزيد بشكل كبير من سحب تيار المحرك، مما يتسبب في قيام لوحة التحكم في فتحة البوابة المتأرجحة بالتعرف بشكل خاطئ على المقاومة الديناميكية الهوائية على أنها عائق مادي ويؤدي إلى توقف فوري أو انعكاس للسلامة.
يرتبط السحب الديناميكي الهوائي على ورقة البوابة المتأرجحة ارتباطًا مباشرًا بصلابة السطح وسرعة الرياح وطول الذراع اللحظي. تخلق الرياح العاتية التي تضرب الألواح الصلبة فروقًا كبيرة في الضغط، مما يولد عزم دوران معاكسًا عند محور المفصلة. يؤدي هذا إلى إجبار أداة فتح البوابة المتأرجحة الأوتوماتيكية على سحب التيار الكهربائي الزائد، مما يؤدي غالبًا إلى إساءة تفسير المعالجات الدقيقة المستشعرة للتيار لمقاومة الرياح باعتبارها عائقًا وتحفيز عكس السلامة غير المقصود.
يؤدي التشغيل المستمر ضد سحب الرياح المعاكسة الشديد أيضًا إلى تسريع التآكل الميكانيكي لبراغي المحرك وعلب التروس ومسامير المفصلات. إذا تسبب الانثناء اللاحق في إزاحة محورية، فإن الاحتكاك الداخلي يتضاعف، مما يتسبب في ارتفاع درجة حرارة ملفات المحرك ويؤدي إلى الإغلاق الحراري.
لمنع حدوث هذه المشكلات في ظروف الرياح العاتية، تستخدم أنظمة فتح البوابة المتأرجحة عالية الكفاءة مجموعات تروس للخدمة الشاقة، ولفائف قوية، وتوصيف تيار متكيف للتعامل مع الضغط الديناميكي الثقيل مع الحفاظ على الكشف الدقيق عن العوائق.
عندما يتوقف جهاز فتح البوابة المتأرجحة تلقائيًا قبل الأوان أو يرتد أثناء الفتح أو الإغلاق في ظروف عاصفة، يجب على الفنيين تنفيذ إجراء تشخيصي منظم. يتم تشغيل الارتداد دائمًا تقريبًا من خلال اكتشاف لوحة التحكم الإلكترونية لارتفاع التيار الذي يتجاوز هامش الأمان المبرمج. قبل تغيير المعلمات الإلكترونية، افحص التجميع الميكانيكي للتأكد من تشحيم المفصلات ومحاذاتها بشكل صحيح، حيث أن الربط الميكانيكي المقترن بسحب الرياح سيؤدي إلى تفاقم طفرات التيار. بمجرد التحقق من حرية الحركة الميكانيكية، يمكن إجراء تعديلات منهجية على المعلمات المنطقية الإلكترونية التي تحكم قوة المماطلة، وتباطؤ المحرك، وحجم المشغل.
الإعداد الأساسي الذي يحكم حساسية العوائق في لوحات التحكم الحديثة في فتاحة البوابة المتأرجحة هو تعديل قوة التوقف، وغالبًا ما يتم التحكم فيه عبر أدوات قياس الجهد أو معلمات قائمة LCD الرقمية (مثل القوة/الحساسية). لمنع هبوب الرياح من إحداث انعكاسات كاذبة، قم بعناية بزيادة عتبة قوة المماطلة المفتوحة والمغلقة في خطوات تدريجية. يسمح رفع قوة المماطلة للمحرك بسحب تيار أعلى أثناء هبوب الرياح القصيرة دون إثارة دوائر عكسية آمنة. ومع ذلك، يجب على الفنيين التأكد من بقاء معايير السلامة ضمن معايير الامتثال (مثل EN 12453 أو UL 325)، مما يضمن عدم تجاوز حدود قوة العرقلة المادية في الظروف الهادئة. يسمح تركيب أجهزة أمان ثانوية، مثل عوارض الأمان بالأشعة تحت الحمراء أو حواف الاستشعار المطاطية، باستخدام عتبات قوة المماطلة الأعلى بأمان دون المساس بسلامة المستخدم.

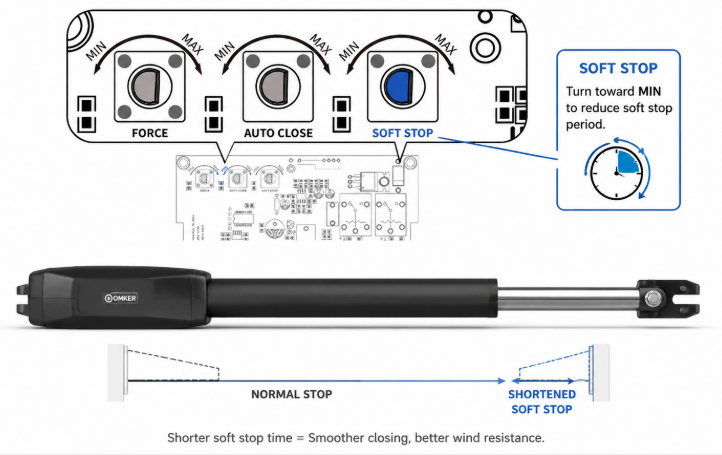

يعمل التوقف الناعم (أو منطقة التباطؤ) على تقليل جهد المحرك بالقرب من نهاية شوط السفر لضمان هبوط ميكانيكي سلس وهادئ. ومع ذلك، أثناء مرحلة التوقف الناعم، فإن انخفاض عزم دوران المحرك يجعل مصراع البوابة عرضة بشكل استثنائي لمقاومة الرياح. إذا ضربت البوابة عاصفة قوية أثناء عملها بطاقة منخفضة، تتوقف الحركة تمامًا، مما يجعل لوحة التحكم تستشعر وصول الحد غير الكامل وتسجيل خطأ. يضمن تقليل مدة التوقف الناعم أو ضبط نسبة سرعة التوقف الناعم أن يحافظ جهاز فتح البوابة المتأرجحة على عزم الدوران الكامل للمحرك بالقرب من نقاط التوقف المفتوحة بالكامل أو المغلقة بالكامل، مما يوفر الطاقة بشكل فعال من خلال سحب الرياح النهائي حتى يتم تشغيل مفاتيح الحد المادية أو كتل التوقف الميكانيكية.
إذا فشلت تعديلات قوة التوقف وإعادة تشكيل التوقف الناعم في حل مشكلة التوقف أثناء السير في مناطق الرياح الشديدة، فقد يكون المحرك المادي والرافعة الميكانيكية للمشغل المثبت أقل من الحجم المناسب للملف الديناميكي الهوائي للموقع. تواجه محركات فتح البوابة المتأرجحة المثبتة على بوابات من الخشب الصلب أو الفينيل أو المعدن المركب قيودًا شديدة على عزم الدوران إذا تم تصميمها فقط للبوابات المصنوعة من الحديد المطاوع ذات الأوتاد المفتوح. إن الترقية إلى نظام عالي السعة بقدرة أعلى، أو أطوال شوط مشغل أطول، أو محركات مكبس هيدروليكية تزيد من الميزة الميكانيكية بشكل كبير. يوفر المشغل القوي الدفع الميكانيكي اللازم للتغلب على الفروق الشديدة في ضغط الرياح دون دفع دوائر الأمان الإلكترونية إلى ما هو أبعد من عتبات التشغيل الآمنة.
نصيحة الصيانة الفنية: قم بمعايرة حدود القوة بشكل دوري خلال الظروف الجوية الموسمية المختلفة. تعمل الرياح الشتوية ودرجات الحرارة الباردة على زيادة لزوجة مادة التشحيم داخل علبة التروس، مما يؤدي إلى تفاقم المقاومة الميكانيكية. يؤدي إجراء إعادة الضبط الرئيسية وإعادة حساب حدود السفر إلى ضمان الأداء الأمثل على مدار العام. للحصول على إرشادات خطوة بخطوة حول إعادة إنشاء خطوط الأساس للمصنع، راجع دليلنا الشامل حول كيفية إعادة ضبط نظام فتح البوابة بشكل صحيح.
عندما تدفع الرياح الخلفية القوية ورقة البوابة المتأرجحة في اتجاه سيرها، تتسارع الورقة بشكل أسرع من سرعة السير المبرمجة للمحرك، مما يتسبب في القيادة الخلفية الميكانيكية، وتجاوز الحد الأقصى لمفتاح التبديل، وإيقاف رحلة السلامة بشكل غير متوقع.
عندما تتسبب مساعدة الرياح في تشغيل غير منتظم للبوابة، أو التوقف غير المتوقع في منتصف الشوط، أو الهبوط الميكانيكي القاسي، يجب على الفنيين تحليل كل من الأجهزة الهيكلية المادية وملاحظات التحكم الإلكترونية. يؤدي تسارع الرياح الخلفية غير المتحكم فيه إلى تعرض مفصلات البوابة وأذرع التثبيت المفتوحة وأسنان التروس الداخلية لتحميل شديد التأثير. تسمح عملية التشخيص خطوة بخطوة للفنيين بعزل الثني الميكانيكي الهيكلي عن أخطاء المحرك الكهربائي.

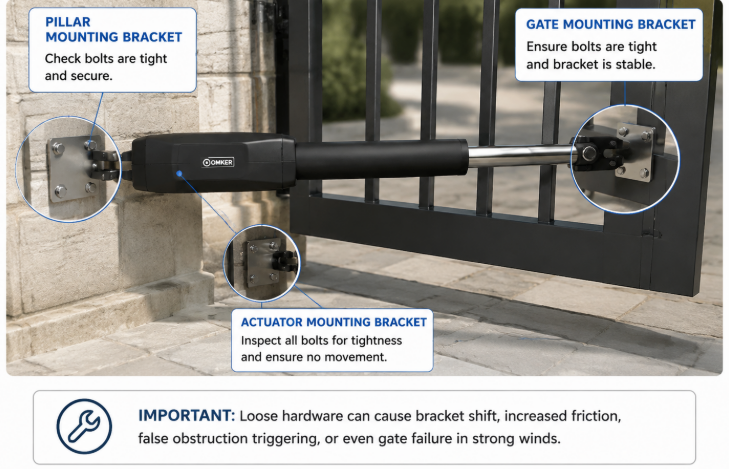

تؤدي القوى الديناميكية المفاجئة الناتجة عن حركة البوابة بمساعدة الرياح إلى وضع ضغط قص هائل على أدوات التثبيت الهيكلية وأقواس التثبيت. يجب على الفنيين إجراء فحص شامل لدعامة العمود الخلفي، وكتيفة مصراع البوابة الأمامية، ووصلات المسامير المفصلية الخاصة بفتحة البوابة المتأرجحة. ابحث عن فتحات التركيب الطويلة، أو اللحامات المتشققة، أو مثبتات الحائط السائبة، أو ألواح الأقواس المنحنية. حتى 2 ملم من اللعب الهيكلي عند دعامة التثبيت اللاحقة يُترجم إلى بوصة من عدم الاستقرار عند حافة مزلاج مصراع البوابة. تأكد من أن جميع مسامير التثبيت ذات درجة شد عالية (الدرجة 8.8 أو أعلى)، ومجهزة بغسالات قفل أو صواميل قفل من النايلون، ومثبتة وفقًا لمواصفات الشركة المصنعة للتخلص من التباطؤ الميكانيكي تحت أحمال الرياح.
لتقييم التآكل الميكانيكي وحزام التروس الداخلي بدقة، قم بفصل مفتاح التحرير اليدوي للطوارئ الموجود على أداة فتح البوابة المتأرجحة وحرك مصراع البوابة يدويًا عبر قوس التأرجح الكامل أثناء محاكاة قوى الرياح المعاكسة والمساعدة يدويًا. تحسس المقاومة غير المتناسقة، أو البقع الضيقة، أو الانزلاق في الأنبوب المتداخل لذراع المشغل أو المفصل المفصلي. إذا أظهر قضيب المحرك تشغيلًا محوريًا ملحوظًا (يتحرك للداخل والخارج بدون دوران الترس)، فإن صامولة لولبية الرصاص أو تروس التشغيل الداخلية قد تعرضت للتآكل بسبب تأثير الرياح المتكرر. يؤدي استبدال صواميل محرك الأقراص الداخلية البالية أو البطانات المفصلية إلى استعادة التحكم الميكانيكي المحكم، مما يمنع زخم الرياح الخلفية من التسبب في تجاوز الحد الخاطئ.
تتطلب أنظمة التحكم في فتح البوابة المتأرجحة الأوتوماتيكية الحديثة معايرة دقيقة للمكابح الإلكترونية ومعلمات استشعار الحمل لإدارة السير المساعد. قم بالوصول إلى إعدادات لوحة التحكم الرئيسية لإعادة التعلم أو ضبط مسار السفر في ظل الظروف البيئية العادية. تأكد من تفعيل ميزات فرملة المحرك الكهربائي ضمن قائمة البرمجة. في لوحات التحكم المتقدمة، يسمح ضبط سرعة التباطؤ وتوسيع منطقة التوقف الناعم للوحة بتطبيق جهد عكسي متحكم فيه (فرامل التيار المعاكس) لتثبيت سرعة الورقة عندما تحاول الرياح الخلفية دفع البوابة إلى ما هو أبعد من ملف تعريف السرعة الذي تمت معايرته.
نظرة ثاقبة للمبدأ التشغيلي: لماذا يحدد مصممو نظام بوابة B2B المحترفين محركات بدون فرش عالية الكفاءة 24 فولت تيار مستمر للمداخل التجارية المعرضة للرياح؟ توفر تصميمات التيار المستمر بدون فرش تحكمًا فائقًا في عزم الدوران منخفض السرعة وردود فعل مستمرة للموضع مقارنة بمحركات التيار المتردد التقليدية. وهذا يمكّن لوحة التحكم من تنفيذ تنظيم السرعة في الوقت الحقيقي، والكبح الكهربائي النشط، والكشف الدقيق عن العوائق بغض النظر عما إذا كانت الرياح تقاوم أو تساعد على عبور البوابة.
تؤدي الرياح التي تدفع أو تهز مصراع البوابة المتأرجحة المغلقة بالكامل إلى خلق ضغط ثابت شديد ضد نقاط القفل الميكانيكية، مما يتسبب في اهتزاز البوابة، وإجهاد قضيب المحرك، والاهتزاز اللاحق، وفشل آليات الإغلاق المغناطيسية أو الميكانيكية.
تتطلب معالجة اهتزاز مصراع البوابة أو إزاحتها عند إغلاقها بالكامل عزل ثني المكونات الهيكلية عن الخلوص الميكانيكي للمحرك الخلفي داخل ذراع التشغيل. حتى عندما يتم قفل جهاز فتح البوابة المتأرجحة في وضع الراحة، يمكن أن تتجمع الخلوصات الصغيرة في الوصلات الدبوسية وأقواس التثبيت والتروس الداخلية في عدة بوصات من الحركة عند حافة المزلاج لمصراع البوابة الطويلة. يحدد الفحص المنهجي نقطة الانحراف الدقيقة.
ابدأ بالإمساك فعليًا بحافة مزلاج مصراع البوابة المغلقة ومحاولة هزها يدويًا في اتجاه التأرجح. راقب عن كثب أعمدة المفصلات وأقواس المفصلات ولوحات تثبيت المشغل. إذا تحرك عمود التثبيت أو انثني، فإن أساس العمود يكون غير مناسب ويتطلب تقوية خرسانية أو دعامات مجمعة فولاذية. افحص مجموعات المفصلات بحثًا عن المسامير البالية أو مسامير التثبيت السائبة. يؤدي استبدال المفصلات القياسية البالية بمفصلات محمل كروي قابلة للتعديل للخدمة الشاقة إلى التخلص من اللعب المحوري، مما يضمن بقاء مصراع البوابة ثابتًا في مواجهة توقفاته الميكانيكية المغلقة تحت ضغط الرياح الجانبي الشديد.
بينما تضغط هبوب الرياح على البوابة المغلقة بالكامل، راقب بصريًا القضيب المتحرك المتداخل أو الذراع المفصلية لفتحة البوابة المتأرجحة. إذا انزلق القضيب المتحرك قليلاً داخل وخارج مبيت المشغل بينما يكون المحرك ثابتًا، فقد اتسعت الخلوصات الميكانيكية الداخلية بسبب التآكل أو انثناء المكونات. بالنسبة للمشغلين اللولبيين الكهروميكانيكيين، تحقق من عدم وجود تآكل في صامولة المحرك النحاسية أو النايلون. في المشغلين الهيدروليكيين، تشير الحركة الداخلية إلى تسرب الصمام الالتفافي أو تلوث الهواء في خطوط السوائل، مما يتطلب نزيف السائل أو استبدال سدادة الصمام. يؤدي تركيب قفل أرضي بملف لولبي ميكانيكي للخدمة الشاقة أو قفل مغناطيسي عند طرف البوابة إلى نقل أحمال الرياح الساكنة مباشرة إلى الأرض أو العمود النهائي، مما يعزل قضيب المشغل المتحرك تمامًا عن قوى الرياح الديناميكية.
توصية التثبيت الاحترافي: ما هي التكوينات الأكثر شيوعًا بين العملاء التجاريين الأوروبيين B2B للبيئات عالية الرياح؟ تُظهر بيانات الصناعة تفضيلًا قويًا لأنظمة البوابة المزدوجة التي تستخدم مشغلات خطية مدفوعة بالسكتة الدماغية بجهد 24 فولت تيار مستمر مقترنة بقفل أرضي كهربائي أوتوماتيكي وحواجز مطاطية مادية. يوفر هذا المزيج ثلاث نقاط قفل صلبة (المفصلة، والتوقف الأرضي المركزي، وحامل المحرك)، مما يضمن عدم حركة البوابة عند إغلاقها وحماية تروس المحرك الداخلي تمامًا من إجهاد الرياح.
