الدليل النهائي للبوابات المنزلقة

البوابة المنزلقة عبارة عن حاجز محيطي آلي أو يدوي يعمل أفقيًا على طول المسار أو نظام الكابولي، وهو مصمم لتوفير الأمان المحيطي وتوفير المساحة، ومقاومة الرياح، وطول العمر الهيكلي عبر نقاط الوصول عالية التردد.

في لمحة

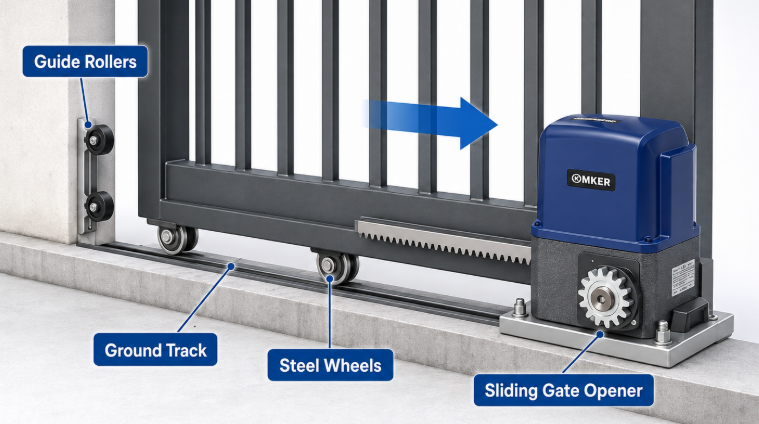

بوابات منزلقة ذات مسارات أرضية

تتميز البوابات المنزلقة ذات المسارات الأرضية بأساس خرساني مدمج بسكة معدنية تدعم بشكل مباشر الوزن الكامل للوحة البوابة أثناء الحركة.

تقوم البوابات المنزلقة ذات المسار الأرضي بنقل الوزن الهيكلي مباشرة من خلال عجلات فولاذية إلى سكة مسار على مستوى الأرض مثبتة على طول البلاطة الخرسانية. نظرًا لأن الأحمال الرأسية يتم دعمها باستمرار على طول مسار القيادة بالكامل، فإن مصراع البوابة يتطلب عمق إطار أقل من الهياكل الكابولية، مما يجعل المسارات الأرضية مثالية لفتحات المركبات الواسعة للغاية أو البوابات الثقيلة المكسوة بالفولاذ.

يعتمد التشغيل السليم بشكل كبير على مستوى خرسانة الأساس والمحاذاة الدقيقة للسكك الحديدية. يؤدي أي تغيير أرضي أو انحراف للمسار إلى زيادة السحب الميكانيكي، مما يتطلب عزم دوران أعلى لبدء التشغيل من أداة فتح البوابة المنزلقة الأساسية للخدمة الشاقة . تشتمل التركيبات الحديثة على قضبان فولاذية مجلفنة مثبتة على نحو متساطح وقنوات تصريف جانبية لتجنب مطبات السرعة مع منع تراكم المياه والحطام الذي قد يؤدي إلى إخراج العجلات المتدحرجة عن مسارها.

تحافظ بكرات التوجيه المثبتة بالأعلى على المحاذاة الرأسية أثناء أحمال الرياح الجانبية الثقيلة، بينما توفر عجلات المحمل محكمة الغلق بدقة تدحرجًا سلسًا ومستمرًا. عند تهيئتها بمحركات دفع مناسبة، توفر أنظمة التتبع الأرضي حركة أفقية مدمجة لا تتطلب سوى مسافة قصيرة للخلف تساوي فتحة الممر.

بوابات ناتئ

تتدلى البوابات الكابولية فوق الممر دون لمس الأرض، مدعومة بالكامل بعربات أسطوانية داخلية مثبتة في ذيل موازنة.

تعمل أنظمة البوابات الكابولية على إزالة قضبان المسار الأرضي عبر ممر السيارة، مما يجعلها مثالية للطرق غير المعبدة، أو المنحدرات شديدة الانحدار، أو مناطق الثلوج الكثيفة، أو البيئات الصناعية عالية الحصى. يعتمد الاستقرار الهيكلي على قسم ثقل موازن ممتد (عادةً 30% إلى 50% من عرض الفتحة) مثبتًا على وسادة أساس خرسانية ثقيلة خارج نطاق الفتح الواضح.

يجب أن يأخذ التصميم الميكانيكي في الاعتبار عزم الدوران الشديد وقوى العزم الكابولية. عندما تمتد لوحة البوابة، يسحب التوتر لأعلى على عربة الأسطوانة الأمامية بينما تدفع قوى الضغط إلى أسفل على العربة الخلفية. ونتيجة لذلك، تتطلب الحزمة السفلية الرئيسية معامل مقطع مرتفع، وغالبًا ما تستخدم قناة فولاذية هيكلية أو مقاطع ألومنيوم مقذوفة ثقيلة لمنع الانحراف الهيكلي.

نظرًا لأن البوابات الكابولية تظل مرتفعة، فإن الثلج والطين وحطام الطريق لا يمكن أن يعيق الحركة الأفقية. علاوة على ذلك، يؤدي تركيب رف التشغيل المرتفع على مصراع البوابة إلى عزل رف التروس وترس فتحة البوابة المنزلقة عن رطوبة الأرض والفيضانات، مما يضمن التشغيل الموثوق به عبر البيئات الصناعية القاسية.

أنظمة المسار والعجلات

تشكل أنظمة الجنزير والعجلات الواجهة المركزية المتدحرجة للبوابات الموجهة أرضيًا، حيث تجمع بين مقاطع العجلات المصنعة بدقة مع هندسة الجنزير المحددة.

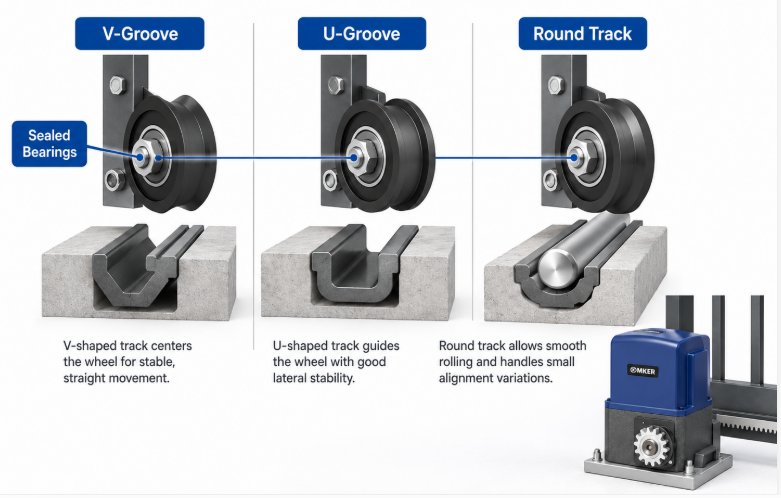

تعتمد الكفاءة الميكانيكية بشكل مباشر على الواجهة بين العجلات المتدحرجة وقضبان التوجيه. يؤثر تحديد الشكل الهندسي الصحيح على مقاومة التدحرج، واستقرار الحمل الجانبي، وتوليد الضوضاء، وإزالة الحطام. تشتمل التكوينات الأساسية المستخدمة في هندسة المحيط على خيارات V-groove وU-groove وسطح مستو.

توفر العجلات ذات الأخدود على شكل حرف V التي تستقر على مسارات زاوية فولاذية مقلوبة حركة ذاتية التمركز قوية ومقاومة جانبية، على الرغم من أن الحبيبات الموجودة على نقطة السكة يمكن أن تخلق ارتفاعات مؤقتة في عزم الدوران لمحرك القيادة. تقوم العجلات ذات الأخدود على شكل حرف U التي تركب على قضبان علوية مستديرة بتوزيع الأحمال الرأسية على مساحة سطح أكبر، مما يقلل من التآكل الهيكلي وينتج سفرًا أكثر هدوءًا مناسبًا للمواقع التجارية.

توفر العجلات المصنوعة من الفولاذ الكربوني مع معالجات الأسطح الصلبة قدرات وزن استثنائية دون تشوه السطح. تعمل المحاور ذات المحامل الكروية المزدوجة المزودة بموانع تسرب صناعية على منع الغبار والماء، مما يحافظ على الاحتكاك المنخفض أثناء الدورات التشغيلية الصعبة.

بوابات المسار المتداول

تستخدم بوابات المسار المتدحرجة مقاطع مسار مثبتة على السطح مقترنة بإطارات هيكلية خفيفة الوزن للتركيب السريع والمرونة المعيارية.

توفر إعدادات بوابة الجنزير المتدحرجة حلاً عمليًا للمرافق المؤقتة أو الأراضي التجارية المستأجرة أو المشاريع التحديثية. بدلاً من الحاجة إلى حفر خنادق أرضية عميقة، يتم تثبيت قضبان المسار المعيارية مباشرةً على الأسطح الخرسانية المسلحة الموجودة باستخدام مثبتات ميكانيكية شديدة التحمل، مما يقلل وقت الإعداد المدني بشكل كبير.

عادة ما يتم تصنيع إطارات البوابة من أنابيب فولاذية هيكلية مجوفة أو مقاطع من الألومنيوم لتقليل إجمالي الوزن الساكن. تعمل الكتلة الهيكلية المنخفضة على تقليل القصور الذاتي عند بدء تشغيل المحرك، مما يسمح بدمج محركات فتح البوابة المنزلقة عالية الأداء ذات الكفاءة العالية والمزودة بملفات تسريع التشغيل الناعم والتوقف الناعم لمنع تآكل النظام.

يعد ضمان استواء السطح على طول مسار السفر أمرًا حيويًا. تتطلب منحدرات الممرات التي تزيد عن 2% أجهزة فرامل ميكانيكية أو مشغلي محركات مزودين بفرامل كهربائية مدمجة لضمان التحكم في الحركة أثناء التحرير اليدوي أو انقطاع التيار الكهربائي.

الأشياء التي يجب مراعاتها عند تصميم بوابة منزلقة

يتطلب تصميم البوابة المنزلقة الصناعية تقييم الميكانيكا الهيكلية، والأحمال الديناميكية للرياح، وظروف الموقع، وتكرار العمل، ومعايير السلامة للتحكم في الوصول.

يتطلب التنفيذ الناجح تحقيق التوازن بين المبادئ الهيكلية وديناميكيات الموقع. يؤدي تقييم المواصفات الفنية مبكرًا إلى منع احتراق المحرك وتشويه الإطار ومشكلات الامتثال. تشمل اعتبارات التصميم الرئيسية ما يلي:

✅ الوزن الإجمالي للبوابة وكتلة الإطار: احسب الوزن التراكمي لإطار البوابة وألواح الحشو لتحديد تقييمات حمل محمل العجلة، وحجم العارضة الهيكلية، ومتطلبات عزم دوران تشغيل المحرك.

✅ مساحة سطح حمل الرياح: تخلق الصفائح الصلبة أو الحشوات الملتصقة مقاومة عالية للرياح أثناء العواصف، مما يخلق قوى جانبية ديناميكية ضد بكرات التوجيه التي تزيد من مقاومة المحرك.

✅ دورات التشغيل التشغيلية اليومية: تتطلب مواقع الخدمات اللوجستية الصناعية تشغيلًا مستمرًا بجهد 24 فولت تيار مستمر بدون فرش أو محركات عاكسة للتيار المتردد ثلاثية الطور، بينما تعمل المداخل التجارية ذات حركة المرور المنخفضة بفعالية على محركات تروس قياسية للخدمة المتقطعة.

✅ عمق الأساس المدني: تأكد من أن منصات التثبيت الخرسانية للعربات الكابولية أو عوارض المسار الأرضي تمتد تحت أعماق خط صقيع التربة المحلية لمنع ارتفاع الأرض واختلال السكك الحديدية.

✅ اختيار حامل التروس وترس المحرك: قم بمطابقة وزن البوابة مع مواد رف التروس المناسبة، واختيار النايلون المقوى بالفولاذ لتشغيل هادئ للخدمة الخفيفة أو رفوف فولاذية مطلية بالزنك للبوابات الصناعية الثقيلة، مع الحفاظ على خلوص شبكي من 1 مم إلى 2 مم.

✅ أنظمة أمان متكاملة: توحيد معايير السلامة المحيطة وفقًا لمعايير EN 12453 أو UL 325 عن طريق تركيب خلايا ضوئية للسلامة الضوئية، وأجهزة استشعار حافة لاسلكية على طول الحواف الأمامية، ومفاتيح تحرير يدوية، وكشف عوائق استشعار القوة القابلة للتعديل داخل وحدة التحكم الإلكترونية.

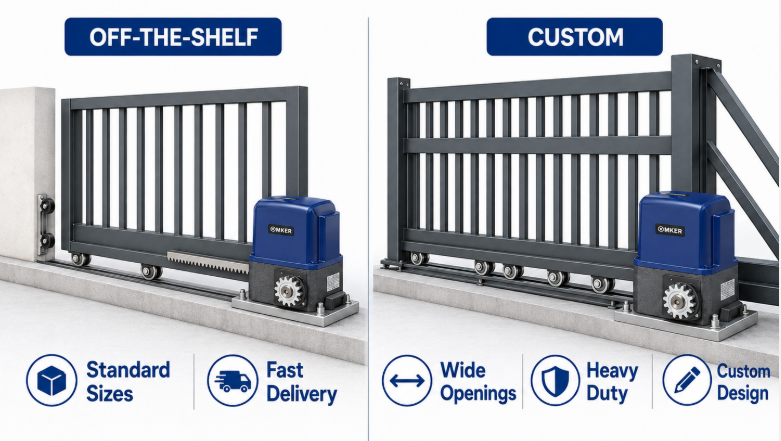

مخصص أم خارج الرف؟

يعتمد الاختيار بين البوابة المنزلقة الجاهزة للاستخدام والنموذج المصمم هندسيًا حسب الطلب على أبعاد الفتح والمتطلبات الهيكلية والتفضيلات الجمالية وجداول التثبيت في الموقع.

توفر البوابات المنزلقة الجاهزة الجاهزة للاستخدام حلولًا موحدة وملائمة للميزانية للممرات الروتينية الممتدة من 4 إلى 6 أمتار. يتم إنتاج ألواح البوابة القياسية بكميات كبيرة من أنابيب الصلب المجلفن أو الألومنيوم مع تشطيبات مطلية بالمسحوق، مما يقلل من فترات الشراء والتكاليف الرأسمالية الأولية. ومع ذلك، فإنها تتطلب أبعاد الموقع المدنية لتناسب مواصفات الشركة المصنعة المحددة مسبقًا وتوفر خيارات محدودة للملء.

توفر البوابات المنزلقة المصممة خصيصًا مرونة هيكلية كاملة لاستيعاب الممرات الواسعة، أو ظروف الرياح الشديدة، أو المنحدرات، أو متطلبات الأمان المتخصصة. يسمح التصنيع المخصص للمهندسين بتحديد الأنابيب الفولاذية الثقيلة، وذيول الكابولي المخصصة، والقمم المضادة للتسلق، ولوحات التثبيت المدمجة التي تم تكوينها خصيصًا الشاقة لبروتوكولات صيانة فتحات البوابة المنزلقة للخدمة وأجهزة التحكم في الوصول.

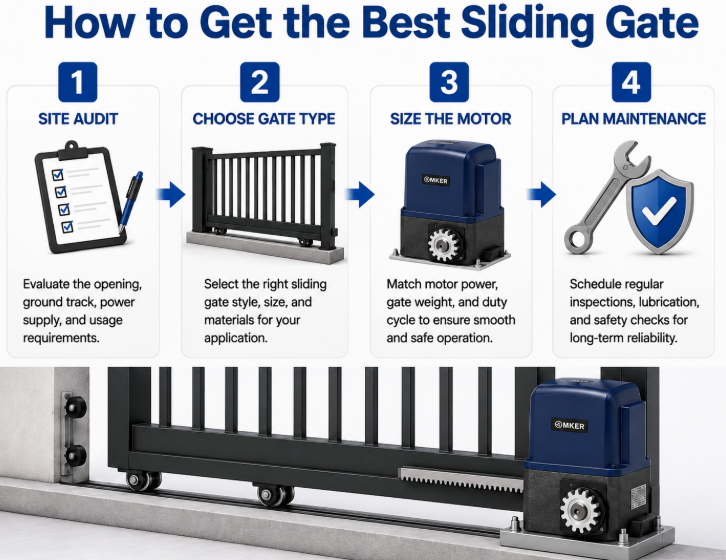

كيفية الحصول على أفضل بوابة منزلقة لمشروعك

يتطلب تأمين الحل الأمثل للبوابة المنزلقة إجراء عمليات مسح شاملة للموقع، والتحقق من جودة المكونات، ومطابقة عزم دوران المحرك بدقة، وإنشاء صيانة وقائية روتينية.

لزيادة عمر النظام إلى أقصى حد، قم بإجراء تدقيق شامل للموقع لقياس ثبات الأرض، وتدرجات المنحدرات، وظروف الرياح، وحركة مرور المركبات اليومية. تحدد هذه المعلمات ما إذا كان الهيكل ذو المسار الأرضي أو الهيكل الكابولي مناسبًا، مع تجنب الأعطال الهيكلية الناجمة عن مكونات غير محددة.

قم بإعطاء الأولوية لجودة البناء من خلال طلب الجلفنة بالغمس الساخن (ISO 1461) على عناصر البوابة الفولاذية قبل طلاء المسحوق. افحص تقييمات حمل محمل العجلة وعلم تعدين عمود التروس. اختر دائمًا محرك دفع بمعدل 30% إلى 50% أعلى من وزن البوابة المحسوب للتعامل مع ضغط الرياح الديناميكي ومقاومة الطقس البارد.

وأخيرا، إنشاء إطار الخدمة الوقائية. تخضع البوابات المنزلقة الآلية لتآكل بدني مستمر. قم بفحص مشاركة الترس المسنن بشكل متكرر، واختبار استجابة الخلية الكهروضوئية للسلامة، وقنوات المسار الواضحة، وتشحيم المحامل الميكانيكية لضمان الأداء التشغيلي على المدى الطويل، والامتثال لسلامة الوصول، وأمن الموقع.
