الجوانب المختلفة لتصميم مشغلي البوابات المنزلقة السكنية والصناعية

يتضمن تصميم مشغلي البوابات المنزلقة السكنية والصناعية اختيار قوة المحرك المناسبة، وآليات القيادة، وتقييمات دورة العمل، والمباني الهيكلية، ولوحات التحكم المتقدمة المصممة خصيصًا لكتلة البوابة، وتردد الفتح، ومعايير السلامة.

في لمحة

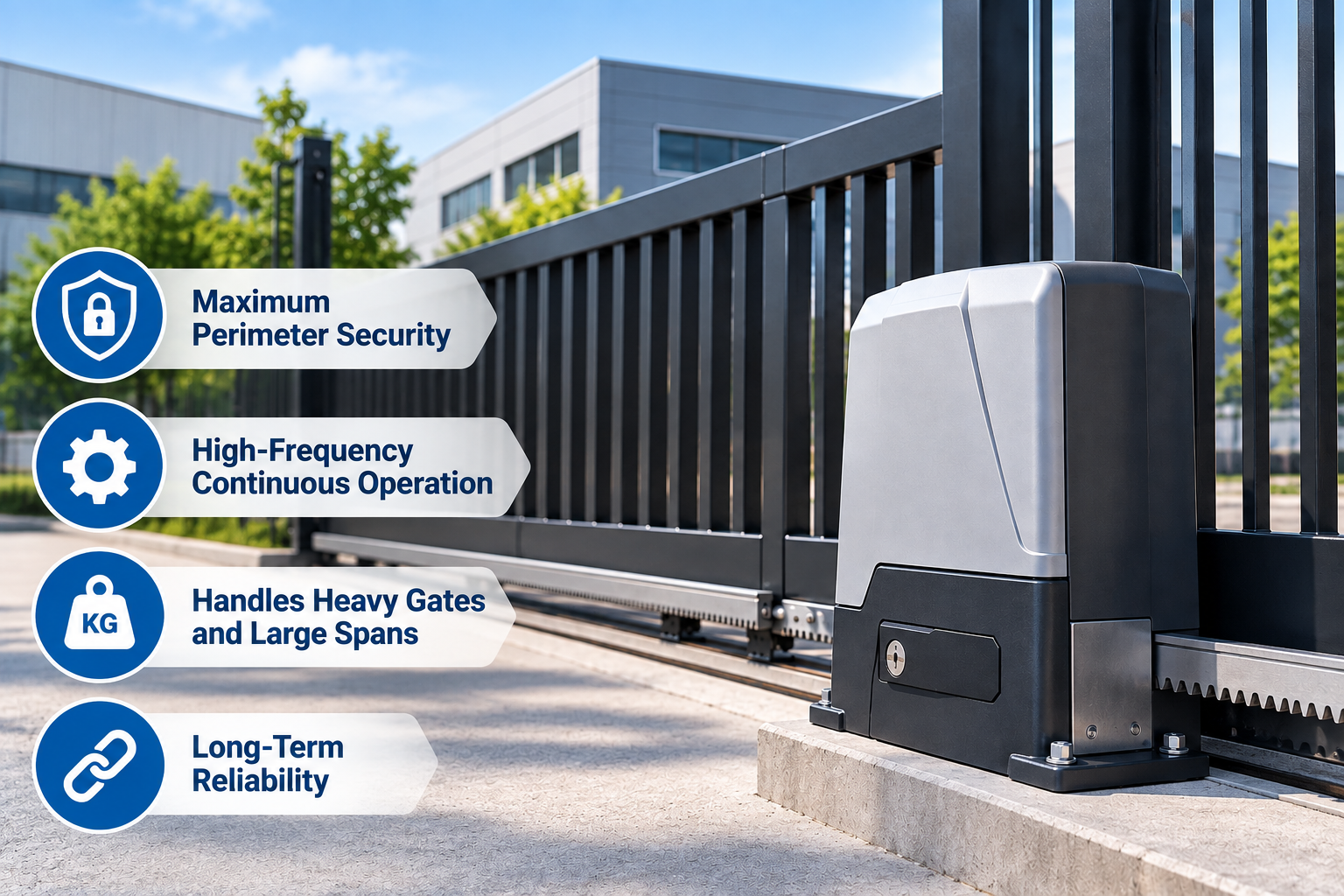

فوائد تصاميم البوابة الصناعية المنزلقة

توفر تصميمات البوابات المنزلقة الصناعية موثوقية طويلة المدى، وأقصى قدر من الأمان للمحيط، وتشغيل مستمر عالي التردد، ومقاومة قوية ضد التأثيرات المادية الثقيلة.

عند هندسة نظام بوابة انزلاقية صناعية، فإن السلامة الهيكلية لها الأولوية على الحجم الصغير. تتطلب المرافق التجارية حواجز محيطية تعمل بشكل مستمر دون ارتفاع درجة الحرارة أو التعب الميكانيكي. ومن خلال تحديد التروس الداخلية شديدة التحمل والمرفقات المعززة، تضمن التصميمات الصناعية الأمان دون انقطاع للمراكز اللوجستية والمصانع والمراكز التجارية.

1. دورات العمل عالية التردد

   على عكس الأجهزة السكنية التي تعمل عدة مرات يوميًا، يدير المشغلون الصناعيون مئات الدورات يوميًا. يتم تحقيق معدلات دورة الخدمة العالية من خلال دمج المحركات شديدة التحمل، وعلب تروس حمام الزيت، وأنظمة الإدارة الحرارية الفائقة التي تمنع إيقاف الحمل الحراري الزائد أثناء ساعات الذروة المرورية.

2. تعزيز الأمن المحيط المادي

   تعمل البوابات المنزلقة الصناعية كحواجز مادية ضد دخول المركبات غير المصرح به. يدمج المشغلون الصناعيون عزم دوران عالي التحمل وعلب تروس دودية ذاتية القفل تقاوم القوة اليدوية القوية، مما يلغي الحاجة إلى أقفال ميكانيكية إضافية على الفتحات المحيطة الكبيرة.

3. القدرة على التكيف مع الوزن الثقيل والامتدادات الكبيرة

   تم تصميم محركات البوابات المنزلقة الصناعية لنقل أوراق البوابة التي تزن آلاف الكيلوجرامات عبر فتحات الممرات الواسعة. تعمل أعمدة القيادة الداخلية المعززة والمحامل شديدة التحمل على منع الانحراف الهيكلي وتضمن الحركة الخطية عبر العمليات المستمرة الممتدة.

بالنسبة للبيئات الصناعية التي تتطلب تشغيلًا للخدمة الشاقة ومتانة الدورة المستمرة، يضمن تقييم مشغلي البوابات المنزلقة للخدمة الشاقة نقل عزم الدوران المناسب، والاستقرار الميكانيكي على المدى الطويل، والامتثال الكامل للوائح السلامة التجارية.

تفاصيل تصميم البوابة المنزلقة: المواصفات الفنية التي يجب مراعاتها

تشمل المواصفات الفنية الرئيسية جهد طاقة المحرك، وعزم دوران المحرك المقدر، وتصنيف الوزن الأقصى للبوابة، واختيار آلية القيادة، وإمكانيات دورة العمل، وأدوات التحكم الذكية في السلامة.

يجب على المهندسين ومديري المرافق تقييم الكتلة الهيكلية للبوابة وعرض فتحة الممر وتكرار التشغيل اليومي قبل اختيار وحدة القيادة. يتم تصنيف اختيار محرك البوابة حسب آلية القيادة (الجريدة المسننة والترس مقابل ذراع السلسلة)، ونوع طاقة المحرك (إمدادات التيار المتردد مقابل التيار المستمر)، وتقييمات سعة التحميل للخدمة الشاقة التي تمتد من الحدود التجارية الخفيفة إلى محيطات الأمان الصناعي القصوى. يضمن الاختيار الصحيح التشغيل السلس والأداء المستمر وانخفاض مستوى الضجيج والسلامة التشغيلية الكاملة.

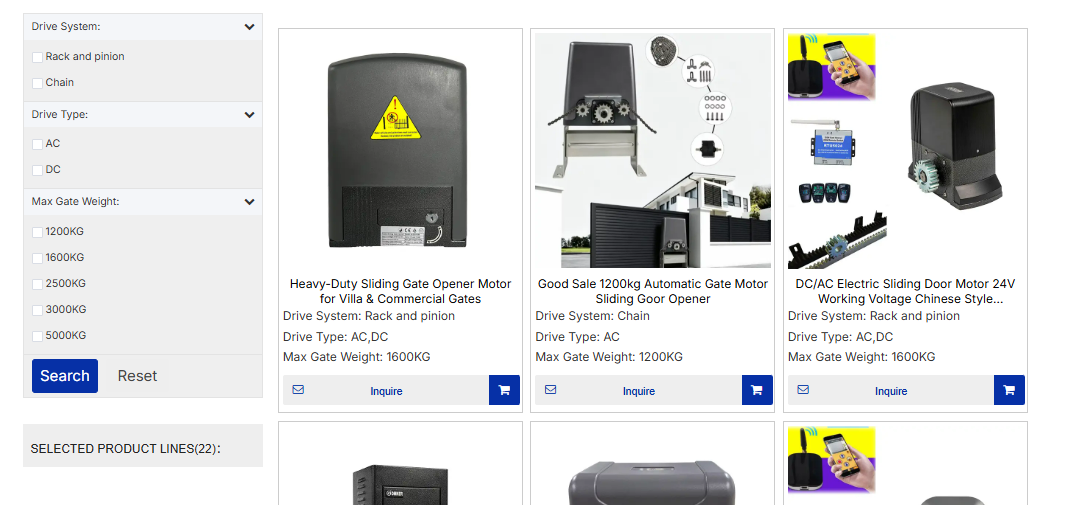

لاستكشاف نماذج منتجات محددة، وتصفية معلمات المحرك، والعثور على الحل الدقيق لمشروعك، قم بزيارة مجموعتنا الكاملة من أدوات فتح البوابات المنزلقة لتتوافق مع المواصفات الفنية المفضلة لديك.

https://www.omker.com/silding-gate-opener.html

تم تصميم آليات القيادة للتعامل مع المتطلبات الهيكلية المميزة. يوفر مشغلو البوابات المنزلقة ذات الجريدة المسننة والترس نقلًا ميكانيكيًا سلسًا، ودقة توقف دقيقة، وتشغيلًا يوميًا موثوقًا على طول إطارات البوابة المستقيمة. وبدلاً من ذلك، يوفر مشغلو البوابات المنزلقة ذات الذراع المتسلسلة قدرة استثنائية على التكيف الهيكلي وقوة سحب مستمرة، مما يجعلها مثالية لهياكل البوابات الثقيلة ومتعددة الاستخدامات التي تعمل في البيئات الخارجية الصعبة.

يعمل اختيار محرك القيادة على موازنة سرعة التشغيل مع دورات التحميل المستمرة. يوفر مشغلو البوابات المنزلقة ذات التيار المتردد طاقة للخدمة الشاقة وأداء مستمرًا مصممًا للاستخدام عالي التردد وأوراق البوابة الصناعية الضخمة. وفي الوقت نفسه، يوفر مشغلو البوابات المنزلقة التي تعمل بالتيار المستمر تشغيلًا سلسًا للغاية، وتشغيلًا هادئًا للمحرك، وكفاءة عالية في استخدام الطاقة، ودعمًا كاملاً لأنظمة النسخ الاحتياطي للبطارية للحفاظ على الأمان المحيطي الكامل أثناء انقطاع شبكة الطاقة.

تحدد تقييمات سعة الوزن بشكل مباشر قوة غلاف علبة التروس وحجم قوة المحرك. توفر تركيبات البوابة التي يصل وزنها إلى 1200 كجم و1600 كجم التوازن المثالي بين السرعة والقوة للمداخل السكنية الكبيرة والعقارات التجارية الخفيفة. بالنسبة للحواجز الصناعية الضخمة، يقوم المشغلون ذوو السعة العالية بتصنيف 2500 كجم و3000 كجم وما يصل إلى 5000 كجم لقيادة الأبواب الصناعية الثقيلة وحواجز المواقع عالية الأمان دون عناء تحت الضغط اليومي المستمر.

خيارات مصدر الطاقة لمشغلي البوابة

يتراوح اختيار مصدر الطاقة من طاقة شبكة التيار المتردد القياسية إلى تكوينات التيار المستمر ذات الجهد المنخفض مع أنظمة النسخ الاحتياطي للبطارية وإمكانيات الشحن المستمر بالطاقة الشمسية.

يعد توفير الطاقة الكهربائية المتسقة أمرًا ضروريًا لأنظمة التحكم في الوصول إلى المحيط. يقوم المهندسون بتقييم موقع الموقع وضروريات الطاقة الاحتياطية وتكرار الدورة لتحديد طوبولوجيا الطاقة الكهربائية المثالية لكل مشروع أتمتة.

1. مصدر طاقة رئيسي عالي الجهد يوفر جهد التيار الكهربائي القياسي طاقة متواصلة لمشغلي الصناعات الثقيلة. تعمل التركيبات ذات الجهد العالي على تشغيل محركات تحريضية ذات عزم دوران عالي قادرة على تحريك البوابات الصناعية الثقيلة دون الحاجة إلى محولات طاقة معقدة.

2. تيار مباشر منخفض الجهد مع بطارية احتياطية توفر أنظمة التيار المباشر 24 فولت فوائد تشغيلية رئيسية، بما في ذلك وظائف التشغيل السلس والإيقاف الناعم والكشف عن العوائق الحساسة. تسمح الطاقة الاحتياطية للبطارية المدمجة بتشغيل البوابة دون انقطاع أثناء انقطاع التيار الكهربائي غير المتوقع.

3. حلول خارج الشبكة تعمل بالطاقة الشمسية غالبًا ما تفتقر المناطق الزراعية أو الصناعية النائية إلى الوصول إلى الطاقة الرئيسية. تستخدم إعدادات الطاقة الشمسية وحدات تحكم شحن فعالة، ولوحات تحكم منخفضة الاستعداد، وبطاريات ذات دورة عميقة للحفاظ على تشغيل البوابة المستمر باستخدام الطاقة المتجددة.

للحفاظ على أقصى قدر من كفاءة الطاقة، وانخفاض استهلاك الطاقة الاحتياطية، ومنحنيات التسارع السلسة عبر الإعدادات السكنية والتجارية، يقوم المهندسون في OMKER بدمج وحدات التحكم الدقيقة الذكية المصممة خصيصًا لتعديلات الحمل الديناميكية.

أنواع تصميم البوابة الصناعية: مقارنة الحلول الحديثة

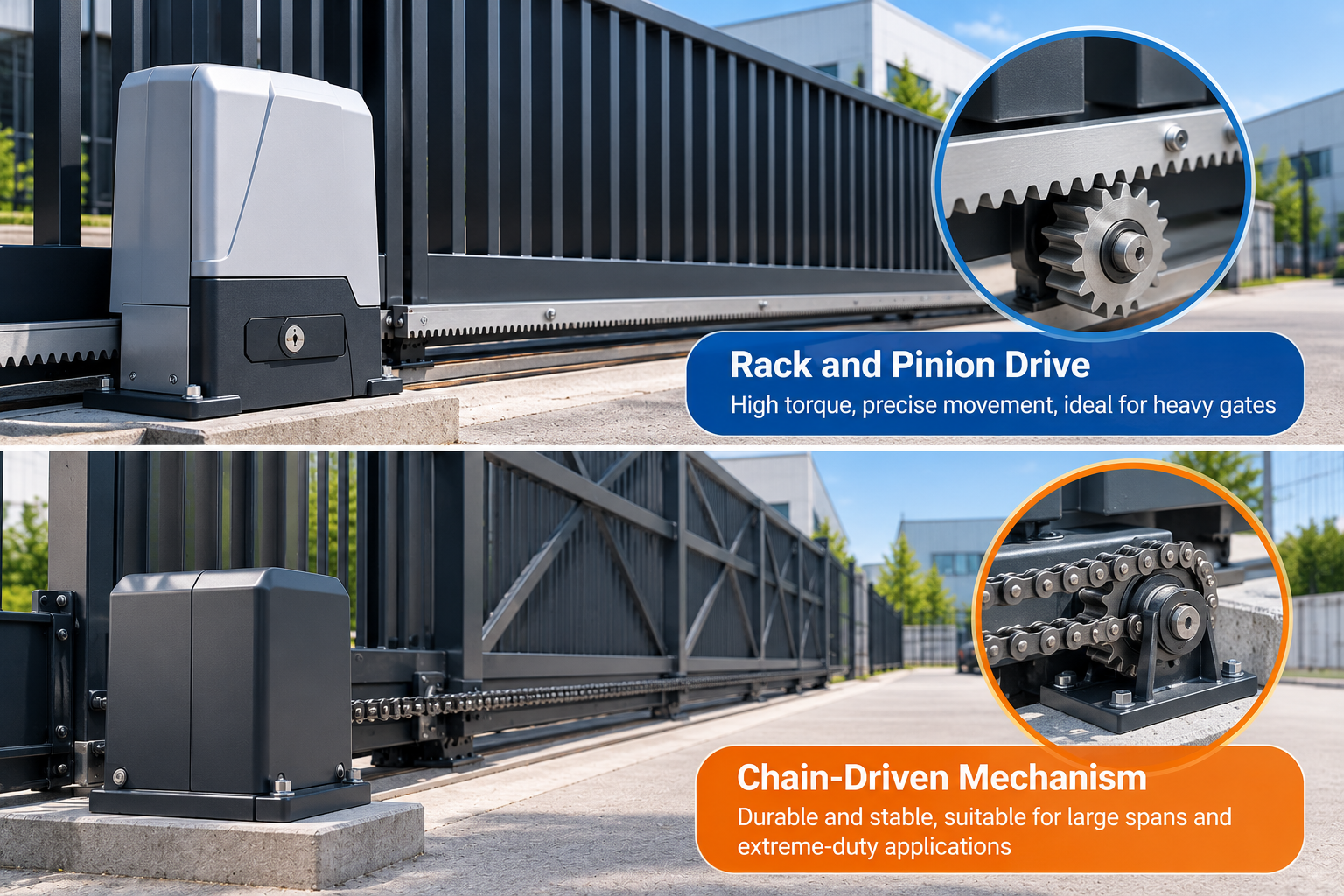

يعتمد مشغلو البوابات الصناعية الحديثة بشكل أساسي على أنظمة تشغيل الجريدة المسننة والترس أو إعدادات محرك السلسلة للخدمة الشاقة لتوفير نقل خطي موثوق.

تتطلب المتطلبات المعمارية والهيكلية المختلفة تصميمات هندسية مميزة لآلية القيادة. يعتمد الاختيار بين الأتمتة التي تعتمد على الحامل والأتمتة التي تعتمد على السلسلة على وزن البوابة، والطول، ودقة محاذاة المسار، وعوامل نظافة الموقع.

مشغل البوابة المنزلقة بالجريدة المسننة والترس

يستخدم مشغلو الجريدة المسننة والترس ترسًا دوارًا يعمل مع حامل مسنن مستقيم مثبت على طول مصراع البوابة بالكامل.

توفر طريقة نقل الحركة هذه قوة دفع مباشرة وغير قابلة للانزلاق مثالية للبوابات الصلبة الثقيلة. تضمن الرفوف الفولاذية أو المقواة للخدمة الشاقة سرعة خطية سلسة ومواضع توقف دقيقة عند إقرانها بمفاتيح الحد المغناطيسي.

1. كفاءة نقل ميكانيكية عالية تعمل المشاركة المباشرة للأسنان على منع انزلاق محرك الأقراص، مما يزيد من كفاءة المحرك ويضمن حركة سلسة للبوابة حتى عبر مسافات الفتح الطويلة.

2. التحكم الدقيق في الموضع، جنبًا إلى جنب مع أجهزة التشفير الدوارة الرقمية، توفر أنظمة الحامل تعليقات دقيقة للموقع، مما يسمح بنقاط تباطؤ دقيقة واستجابات فورية لإيقاف العوائق.

3. جماليات نظيفة وبصمة مكانية منخفضة يتم تركيب حامل المحرك مباشرة على هيكل البوابة، مما يوفر ملف تركيب مدمج يقلل من التعدي على الممرات.

مشغل بوابة انزلاقية

يستخدم مشغلو البوابة المنزلقة المتسلسلة ضرسًا محركًا لدفع سلسلة أسطوانية مستمرة مرتبطة عبر طول إطار البوابة.

توفر أنظمة الدفع بالسلسلة مرونة هيكلية، مما يجعلها مناسبة لظروف الموقع حيث يصعب الحفاظ على المحاذاة المثالية لإطار البوابة. تمتص الطبيعة المرنة لسلسلة القيادة التغيرات الهيكلية الطفيفة دون فرض قوة جانبية مفرطة على محامل علبة التروس الداخلية.

1. التسامح مع اختلال إطار البوابة تستوعب وصلات السلسلة المرنة الترسيب البسيط للأساسات، أو التمدد الحراري، أو إطارات البوابة غير الخطية التي يمكن أن تتسبب في ربط الحامل.

2. متانة عالية في التضاريس القاسية تعمل سلاسل البكرات للخدمة الشاقة بشكل موثوق في البيئات التي بها تراكم الأوساخ أو الحصى أو الثلوج العالية حيث قد تواجه رفوف التروس على مستوى الأرض عوائق الحطام.

3. تتيح شدادات سلسلة الضبط الميكانيكي المبسط إمكانية إجراء تعديلات ميكانيكية سريعة في الموقع دون استبدال أقسام الحامل المثبتة، مما يؤدي إلى خفض تكاليف أعمال الصيانة.

تحدث مع خبرائنا لإجراء تقييم شخصي لاحتياجاتك في مجال الأمن الصناعي

يتطلب اختيار مشغل البوابة المنزلقة الصحيح تحقيق التوازن بين عوامل الأمان الكهربائية والميكانيكية والمحيطية. يوفر فريقنا الهندسي مواصفات محرك مخصصة، وحسابات عزم الدوران، وتكوينات لوحة التحكم المصممة بدقة لتناسب متطلباتك التشغيلية. اتصل بنا لتحسين البنية التحتية للوصول إلى البوابة الخاصة بك من خلال مشغلي البوابات المنزلقة الموثوقين وعالي الأداء والمصممين لتحقيق أقصى قدر من المتانة والامتثال للسلامة.

ملخص

يتطلب تصميم واختيار مشغلي البوابات المنزلقة فهمًا شاملاً للضغط الميكانيكي ومعلمات الطاقة الكهربائية وتقييمات دورة العمل وطرق نقل الحركة المتخصصة. يركز مشغلو الوحدات السكنية على الأداء الهادئ والجماليات الأنيقة واكتشاف السلامة. تعطي أنظمة المشغلين الصناعيين الأولوية للقوة الهيكلية، وعزم دوران التشغيل العالي، والإدارة الحرارية، ودورات العمل المستمرة، والأمان المادي القوي. من خلال التقييم الصحيح للمعايير الفنية مثل كتلة البوابة، وسرعة الفتح، واحتياجات النسخ الاحتياطي للطاقة، وهندسة آلية القيادة، يضمن مديرو المرافق ومتكاملو الأنظمة الأداء التشغيلي على المدى الطويل، والحد الأدنى من وقت التوقف عن العمل، والامتثال الكامل لمعايير السلامة الدولية.
