كيف يتحكم ذراع حاجز البوابة في وصول المركبات في الأنظمة الحديثة

يتحكم ذراع حاجز البوابة في الوصول إلى السيارة من خلال نظام متكامل من وحدات القيادة الكهروميكانيكية، ولوحات معالجة وحدات التحكم الدقيقة، وكاشفات الحلقات، وأجهزة مصادقة الوصول. عند تلقي إشارة دخول تم التحقق منها، تقوم وحدة التحكم بتنشيط المحرك، وتحرير الفرامل الميكانيكية الديناميكية ورفع ذراع الرافعة للسماح بالمرور المصرح به قبل خفضه تلقائيًا عبر ردود فعل استشعار السلامة.

في لمحة

فهم وظيفة ذراع حاجز البوابة

يعمل ذراع حاجز البوابة كعائق مادي خاضع للرقابة ينظم حركة السيارة ويراقبها ويتحقق منها بين المناطق الآمنة وغير الآمنة.

الغرض الأساسي من نظام الحواجز الحديث هو فرض الامتثال المادي مع الحفاظ على إنتاجية حركة المرور التي يمكن التنبؤ بها. وبعيدًا عن إيقاف المركبات غير المصرح بها، تحدد هذه الأنظمة نقطة قرار واضحة للتحقق من بيانات اعتماد الوصول. في مرافق مواقف السيارات الخاصة بالمؤسسات، وساحات تحصيل الرسوم، ومراكز الخدمات اللوجستية الصناعية، يعمل ذراع الحاجز جنبًا إلى جنب مع مكونات المراقبة النهائية لالتقاط البيانات الوصفية الدقيقة للمركبة عند الدخول والخروج.

يبدأ التسلسل الميكانيكي الأساسي عندما تدخل السيارة إلى منطقة حلقة الحث الأولية المدمجة في الطريق. يستشعر كاشف الحلقة تغير الكتلة المغناطيسية، مما يؤدي إلى تنشيط وحدة التحكم في النظام. بمجرد التحقق من صحة بيانات الاعتماد، يقوم المحرك الداخلي بتشغيل علبة تروس تخفيض، مما يترجم الدوران عالي السرعة في الدقيقة إلى عزم دوران عمود يمكن التحكم فيه. يرتفع ذراع الرافعة بسلاسة إلى وضع رأسي بزاوية 90 درجة، مما يتيح خلوصًا آمنًا للمركبة قبل بدء حلقة إغلاق آلية موقوتة أو يتم تشغيلها بواسطة المستشعر.

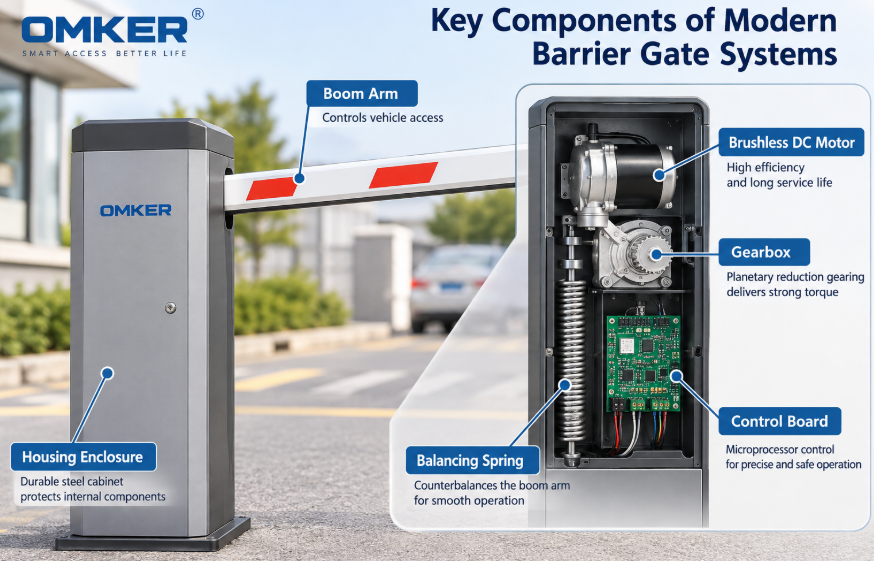

المكونات الرئيسية لأنظمة بوابة الحاجز الحديثة

تعتمد أنظمة البوابات العازلة الحديثة على هيكل عالي التحمل يحتوي على محركات DC بدون فرش، وتروس كوكبية، ونوابض موازنة، ولوحات تحكم رئيسية.

الأساس الهيكلي لأي تركيب موثوق للتحكم في الوصول هو غلافه السكني. يتم تصنيع الخزانة عادةً من الفولاذ المدلفن على البارد أو الفولاذ المقاوم للصدأ المعالج بطبقة من المساحيق المضادة للتآكل، وهي تحمي الأجهزة الإلكترونية الحساسة من الظروف البيئية القاسية. داخليًا، تتم معايرة آليات التوازن الزنبركي وفقًا للكتلة المحددة وطول ذراع الرافعة، مما يؤدي إلى تحييد الأحمال الساكنة وتقليل الجهد الحركي المطلوب من محرك الدفع.

لإدارة المحيط للخدمة الشاقة، يضمن اختيار نظام وقوف السيارات الأوتوماتيكي القوي وحاجز ذراع الرافعة المستقيم مقاومة تروس القيادة الداخلية للتآكل على مدار ملايين الدورات المستمرة. تشتمل الأنظمة الحديثة على محركات بدون فرش تعمل على تقليل الضغط الحراري، والقضاء على تدهور فرشاة الكربون، وتسمح بتنظيم السرعة الرقمية. تشرف لوحات التحكم في المعالجات الدقيقة على الاستهلاك الحالي، وتعكس حركة الذراع على الفور إذا كانت المقاومة تشير إلى وجود عائق مادي.

التكامل مع تقنيات التحكم في الوصول

يتطلب التكامل إشارات إلكترونية موحدة بين مدخلات المصادقة، وحلقات الأمان، ولوحة التحكم في الحاجز الرئيسي.

تمثل أنظمة الدخول المعتمدة على RFID المعيار لتحديد هوية المركبات بعيد المدى بدون استخدام اليدين في المرافق السكنية والشركات. يكتشف قارئ RFID النشط أو السلبي جهاز الإرسال والاستقبال المثبت على السيارة على مسافة تتراوح من 3 إلى 10 أمتار. يقوم القارئ بتوزيع الحمولة المشفرة إلى وحدة التحكم في الوصول، والتي ترسل أمر ترحيل الاتصال الجاف لرفع الحاجز دون مطالبة السائق بالتوقف تمامًا.

بالنسبة للتحكم المؤقت في الوصول، مثل مواقف السيارات للزوار أو أرصفة التسليم التجارية، تقدم الماسحات الضوئية لرمز الاستجابة السريعة حلاً قابلاً للتطوير بدرجة كبيرة. تقدم الأجهزة المحمولة أو القسائم الورقية المطبوعة رموزًا ديناميكية أو ثابتة إلى ماسح ضوئي مثبت على ارتفاع السائق. يقوم الماسح الضوئي بتحويل البيانات البصرية إلى بروتوكولات اتصال Wiegand أو RS485 القياسية، مما يؤدي إلى بدء رفع ذراع الحاجز عند التحقق من صحة الخادم.

كثيرًا ما تستخدم بروتوكولات الدخول التي يتحكم فيها الموظفون محطات الضغط اليدوية الموجودة داخل منازل حراسة الأمن أو مكاتب الاستقبال. تتجاوز وحدات التحكم المكتبية السلكية أو اللاسلكية هذه منطق المصادقة الآلي، مما يمنح موظفي الأمن سلطة التجاوز الفوري. تثبت هذه الطبقة اليدوية أهميتها خلال فترات التدفق الكبير أو سيناريوهات الإخلاء في حالات الطوارئ حيث يجب أن تظل أذرع الحاجز مغلقة في الوضع المفتوح.

يتيح نشر الشاملة حلول مراقبة أذرع الحواجز لمسؤولي الموقع إمكانية إقران كاميرات المراقبة عالية الدقة مباشرة مع مشغلات رفع الحواجز للحصول على سجلات تدقيق كاملة للمركبة.

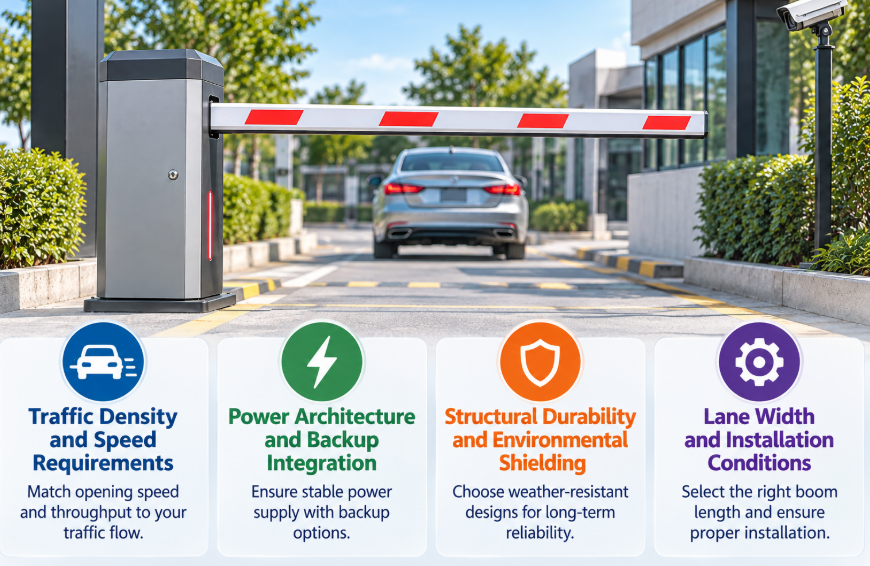

العوامل التي يجب مراعاتها عند اختيار نظام بوابة حاجز الازدهار

يعتمد اختيار نظام الحاجز الصحيح على مطابقة كثافة حركة المرور وعرض الممر الفعلي والبنية التحتية للطاقة والعوامل البيئية.

1. متطلبات الكثافة المرورية والسرعة

   تتطلب المواقع ذات الإنتاجية العالية مثل مواقف السيارات التابعة للبلدية سرعات فتح أقل من 1.5 ثانية لمنع النسخ الاحتياطي لحركة المرور على الطرق العامة. على العكس من ذلك، تعطي المباني الصناعية التي تتعامل مع شاحنات البضائع العريضة الأولوية لأذرع ذراع أطول (من 5 إلى 6 أمتار) مع منحنيات تشغيل أبطأ وعالية عزم الدوران.

2. بنية الطاقة وتكامل النسخ الاحتياطي

   يختلف استقرار الطاقة بشكل كبير عبر مواقع التثبيت. يجب على مصممي النظام إعطاء الأولوية للتكوينات بدون فرش بجهد 24 فولت تيار مستمر مع وحدات احتياطية مدمجة لبطارية الرصاص أو الليثيوم. يضمن هذا التصميم التشغيل دون انقطاع أثناء انقطاع التيار الكهربائي في الشبكة الرئيسية دون الحاجة إلى معدات UPS خارجية ثقيلة.

3. المتانة الهيكلية والحماية البيئية

   تتطلب المنشآت الساحلية أو المناطق المناخية القاسية معالجات سياج متخصصة. تمنع حاويات النظام المُصممة بمقاومة الطقس ووحدات التسخين الداخلية تكثيف المكونات والتآكل في البيئات تحت الصفر أو ذات الرطوبة العالية.

يتطلب التثبيت الصحيح لبوابة ذراع الحاجز تثبيتًا دقيقًا للأساس، وهندسة حلقة الحث الصحيحة، وفصل أسلاك الإشارة بشكل نظيف لمنع التداخل الكهرومغناطيسي.

الأسئلة الشائعة

لماذا يتحرك ذراع البوابة الحاجزة ببطء؟

تشير الحركة البطيئة عادةً إلى توتر زنبركي غير متوازن، أو عدم كفاية إمداد الجهد الكهربي لمحرك القيادة، أو معلمات سرعة التسارع/التباطؤ التي تم تكوينها بشكل خاطئ على لوحة التحكم الرئيسية. عادةً ما يؤدي ضبط شد الزنبرك ليتناسب مع وزن الذراع إلى حل اختلافات السرعة.

كيف يمكنني دمج التعرف على لوحة الترخيص مع بوابتي الحالية؟

تقوم كاميرات التعرف على لوحة الترخيص (LPR) بمعالجة لوحات السيارة وتحويلها إلى بيانات نصية وتشغيل البوابة عبر وحدة إخراج التتابع أو إخراج Wiegand المباشر المتصل بمحطة إدخال الإشارة المفتوحة لوحدة التحكم في الحاجز.

ما هو نوع ذراع حاجز ذراع الرافعة الأفضل لظروف الرياح؟

تعمل أذرع ذراع الرافعة الديناميكية الهوائية المفصلية أو الدائرية المصنوعة من الألومنيوم مع مقاطع تهوية للرياح على تقليل مقاومة الرياح، مما يقلل من إجهاد عزم الدوران الميكانيكي على عمود التشغيل الداخلي أثناء ظروف العواصف.

ما هو العمر الافتراضي لنظام حاجز البوابة النموذجي؟

يوفر نظام بوابة حاجز تجاري عالي الجودة مزود بمحرك DC بدون فرش وعلبة تروس كوكبية عمرًا تشغيليًا يتراوح من 3,000,000 إلى 5,000,000 دورة متوسطة بين الأعطال (MCBF) عند صيانته بانتظام.
