كيف تعمل حواجز إسقاط الذراع: دليل بسيط للأمن الحديث

حاجز الذراع المسقط عبارة عن آلية متخصصة للتحكم في المحيط تستخدم شعاعًا صلبًا محوريًا لتنظيم تدفق المركبات عند نقاط تفتيش الدخول المحظورة. يعمل النظام من خلال مجموعة محركات كهروميكانيكية، ويوفر تصريح وصول عالي السرعة، ومقاومة الدخول القسري، والتكامل السلس مع شبكات قراءة الاعتماد لحماية المنشآت التجارية والصناعية الحساسة.

في لمحة

فهم حواجز إسقاط الذراع ودورها في الأمن

حاجز الذراع المسقط عبارة عن بوابة مادية للمركبات مصممة لاعتراض حركة المركبات القادمة وتأخيرها وتنظيمها عند حدود محيطية آمنة.

تعتمد البنية التحتية الأمنية المادية بشكل كبير على نقاط الوصول الآلية لفرض مراقبة الحدود. في إدارة المحيط الحديثة، تعمل بوابة الحاجز كنقطة تفتيش مادية أساسية بين الطرق العامة غير المصرح بها ومباني المرافق المحظورة. على عكس البوابات اليدوية التقليدية، توفر بوابة الحاجز الآلية تقييدًا فوريًا للوصول المادي مع الحفاظ على الاتصال المستمر مع برنامج إدارة الموقع.

يختار مخططو الأمن الصناعي إعداد البوابة العازلة لأنها توفر ردعًا بصريًا واضحًا إلى جانب الرفض المادي للمركبة. تدير هذه الآليات المادية سرعة السيارة وتتحقق من بيانات الاعتماد الرقمية قبل منح المرور. يؤدي تنفيذ بوابة حاجز للخدمة الشاقة إلى تقليل خطر تعقب المركبات غير المصرح به والوصول غير المصرح به إلى المناطق الحساسة.

تعمل المحيطات المادية الحديثة على دمج الحواجز المادية الآلية مباشرة في أطر إدارة المرافق الأوسع. ويضمن هذا التكامل مسارات تدقيق كاملة لإدخالات ومخارج المركبات، ودعم بروتوكولات سلامة الموقع ومعايير الامتثال الأمني.

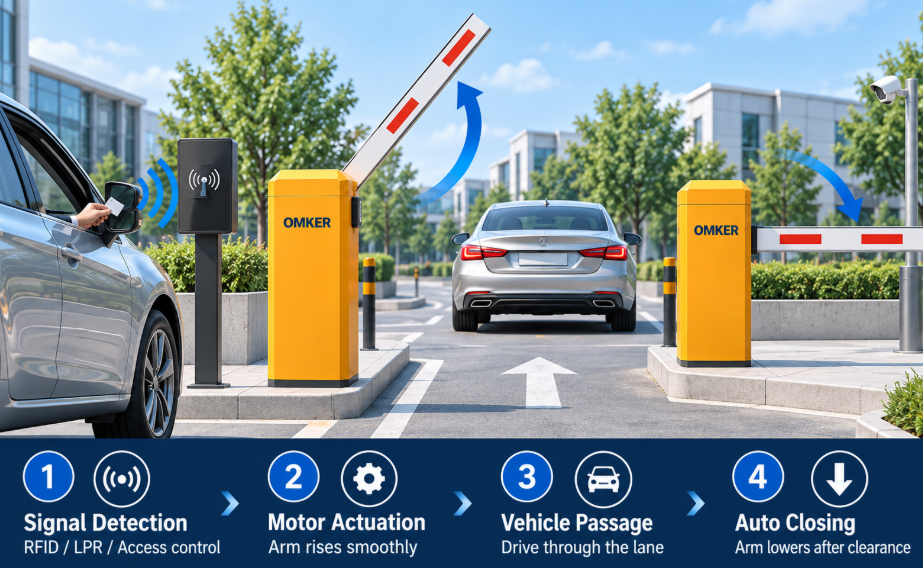

كيف تعمل حواجز الذراع المسقطة للتحكم في وصول المركبات

يعمل حاجز ذراع الإسقاط من خلال تسلسل كهروميكانيكي متكامل يتم تشغيله بواسطة بيانات اعتماد التحكم في الوصول لتفعيل ذراع الرافعة الأفقية الدوارة.

تبدأ الدورة التشغيلية لبوابة الحاجز الآلية عندما تقوم مركبة تقترب بتشغيل كاشف حلقة حثي مضمن أو تقدم بيانات اعتماد RFID. تقوم لوحة المنطق المركزية بمعالجة إشارة الإدخال هذه، والتحقق من أذونات الوصول، وتوجيه محرك المحرك الداخلي للتنشيط. لاستكشاف إعدادات الأجهزة الكاملة لممرات الدخول عالية الكثافة، راجع دليلنا الخاص ببوابة الحاجز التلقائي للتحكم الفعال في حركة المرور.

بمجرد تنشيطه، يقوم المحرك بتحويل وصلة ميكانيكية متوازنة تحول الطاقة الدورانية عالية السرعة إلى حركة شعاع سلسة يتم التحكم فيها بعزم الدوران. يدور الذراع الصلب لأعلى حتى يصل إلى وضع رأسي كامل بزاوية تسعين درجة، مما يفتح مسار القيادة للمركبة المرخصة. تضمن محركات التردد المتغير ومحركات التيار المستمر بدون فرش بقاء منحنيات التسارع والتباطؤ سلسة، مما يمنع الارتداد الميكانيكي في الجزء العلوي من شوط السفر.

بعد أن تعبر السيارة عتبة الدخول، تقوم أجهزة استشعار الأمان الثانوية بتأكيد خلوص المسار قبل الإشارة إلى وحدة التحكم لإسقاط الذراع. يعكس المحرك اتجاهه، مما يعيد الشعاع إلى حالة الراحة الأفقية عبر الطريق.

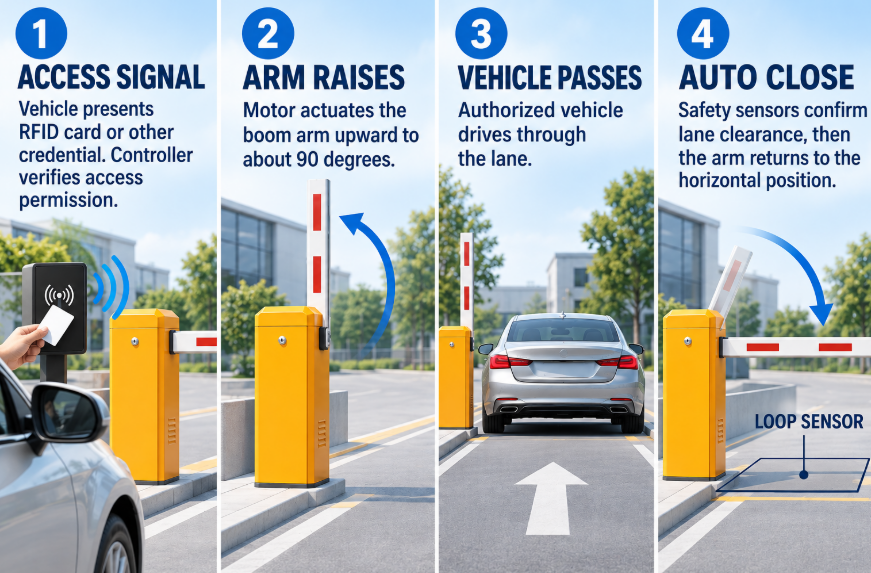

1. الحصول على الإشارة: تستقبل وحدة التحكم المنطقية إشارة رقمية أو اتصال جاف من قارئ RFID أو نظام التعرف على لوحة الترخيص أو محطة الضغط اليدوية.

2. التحقق من الخلوص: تتحقق دوائر السلامة من خلو مسار الحزمة المحيطة من المشاة والعوائق الثابتة والمركبات الخلفية.

3. التشغيل الميكانيكي: يقوم المحرك بتشغيل الوصلة الميكانيكية، مما يؤدي إلى رفع الحزمة الأفقية الرئيسية بسلاسة ضمن معلمات دورة العمل المحددة.

4. تسلسل الإغلاق التلقائي: بمجرد أن تكتشف حلقات الأمان أن المصد الخلفي للمركبة قد تخطى طائرة السفر، تقوم وحدة التحكم على الفور بخفض الذراع لمنع الانزلاق.

المكونات الأساسية لنظام حاجز الذراع المسقط

تشتمل المكونات الأساسية لحاجز الذراع المسقط على الهيكل الهيكلي، ومحرك القيادة، ومخفض التروس الكوكبي، ومجموعة زنبرك الموازنة، والشعاع الرئيسي، ووحدة التحكم المنطقية القابلة للبرمجة.

في قلب كل عملية نشر في المحيط المادي يوجد مشغلو وآليات بوابة الحاجز للخدمة الشاقة. تعمل هذه التجميعات الميكانيكية على تحويل الطاقة الكهربائية إلى قوة دورانية متكررة مطلوبة لتحريك الأذرع الهيكلية الثقيلة على مدى ملايين دورات العمل المستمرة. يجب أن ينتج المحرك الداخلي عزمًا كافيًا أثناء العمل جنبًا إلى جنب مع مجموعة زنبركية شد مضبوطة تعمل على تحييد وزن الجاذبية للذراع الخارجي.

تتحكم لوحة التحكم الداخلية في جميع إجراءات النظام، وإدارة جهد المحرك، ومفاتيح الحد، ومنطق اكتشاف العوائق، والاتصالات الطرفية الخارجية. تضم الأنظمة عالية الجودة مشغلي وآليات البوابات العازلة داخل خزانات فولاذية مقاومة للعوامل الجوية ومعالجتها باستخدام مواد أولية مضادة للتآكل وطلاءات مسحوقية متخصصة لتحمل البيئات الخارجية القاسية.

للحفاظ على السلامة الهيكلية أثناء الاصطدام أو الطقس القاسي، يتميز الهيكل الخارجي بفولاذ ثقيل ملفوف على البارد أو غلاف من الفولاذ المقاوم للصدأ. يتم ترتيب المكونات الداخلية بشكل منهجي للسماح للفنيين الميدانيين بالوصول السريع أثناء عمليات فحص الصيانة المجدولة.

ميزات السلامة والموثوقية التشغيلية

تجمع ميزات السلامة في حواجز الذراع المسقطة بين أجهزة الاستشعار النشطة والحماية المادية السلبية وخوارزميات اكتشاف القوة والتجاوزات اليدوية لمنع الإصابة وتلف الممتلكات.

يتطلب نشر بوابة حاجز قوية في ممرات المرور العامة أو التجارية التزامًا صارمًا بمعايير هندسة السلامة. تعتمد السلامة النشطة على كاشفات الحلقة الحثية ثنائية القناة المقطوعة في الأسفلت أسفل مسار الذراع. تكتشف هذه الحلقات أجسام المركبات المعدنية وتثبت بوابة الحاجز في وضع الفتح الكامل حتى تخرج المركبة بالكامل من منطقة الكشف.

تكملةً لكاشفات الحلقات، تعرض عوارض الأمان الكهروضوئية بالأشعة تحت الحمراء نطاقًا ضوئيًا مستمرًا عبر ممر الممر. إذا قام جسم أو مشاة أو مركبة بكسر هذا الشعاع البصري أثناء انخفاض الذراع، توقف وحدة التحكم الحركة على الفور وتعكس الذراع مرة أخرى إلى الوضع المستقيم. تتميز الأنظمة المتقدمة أيضًا بالاستشعار الذكي للمحرك العكسي الذي يراقب السحب الحالي لاكتشاف المقاومة الميكانيكية على الفور.

تجمع تركيبات الأمن المادي الحديثة في كثير من الأحيان بين الحواجز الآلية ومكونات إدارة مواقف السيارات المتخصصة. للحصول على المواصفات الفنية التفصيلية حول دمج أذرع ذراع الرافعة الآلية في تخطيطات المواقع التجارية، قم بفحص حاجز ذراع الرافعة المستقيم لنظام ركن السيارات التلقائي.

في حالة انقطاع الطاقة بالكامل في المنشأة، تضمن الأنظمة الميكانيكية الآمنة من الأعطال عدم المساس بأمن الموقع. تسمح القوابض الميكانيكية الداخلية لموظفي الأمن برفع أو خفض ذراع الرافعة يدويًا باستخدام مفتاح الطوارئ. وبدلاً من ذلك، تقوم أنظمة البطاريات الاحتياطية المدمجة برفع الذراع تلقائيًا عند انقطاع التيار الكهربائي لتلبية متطلبات قانون مكافحة الحرائق التابع للبلدية.

• آليات السلامة الرئيسية:

  1. حلقات الأمان الاستقرائية: ملفات أسلاك الطريق المدمجة التي تستشعر كتلة السيارة وتغلق الإشارات القريبة.

  2. الحزم الكهروضوئية: مستشعرات ضوء الأشعة تحت الحمراء عبر الممرات التي تؤدي إلى عكس فوري في حالة انقطاعها.

  3. محركات كشف الصدمات: وحدات القيادة التي تستشعر المقاومة الفيزيائية والعكس خلال أجزاء من الثانية.

  4. شرائط الصدمات المطاطية: وسائد سفلية ناعمة من النيوبرين تحمي تشطيبات السيارة أثناء التلامس العرضي.

  5. الإصدار اليدوي للطوارئ: تجاوز المفتاح الميكانيكي مما يتيح دوران الذراع يدويًا أثناء فقدان الطاقة.

التطبيقات الأمنية وسيناريوهات النشر المثالية

تعتبر حواجز الذراع المسقطة مثالية لنقاط التحكم في الدخول ذات حركة المرور العالية التي تتطلب دورات عمل سريعة، وحماية نشطة للمحيط، وانضباطًا واضحًا في الممرات.

تستخدم المنشآت الصناعية والمجمعات اللوجستية والمجمعات التجارية أنظمة التحكم في الدخول الآلية لتنظيم تحركات المركبات الثقيلة. تتطلب المواقع التجارية عالية الإنتاجية بوابة حاجزة آلية قادرة على التعامل مع آلاف الدورات المفتوحة والمغلقة يوميًا دون تحميل حراري زائد. يضمن تركيب بوابة حاجزة من الدرجة الصناعية معالجة سلسة للمركبة خلال أوقات الذروة في الصباح والمساء.

تستخدم البيئات شديدة الأمان مثل المرافق الحكومية والقواعد العسكرية ومراكز البيانات حواجز الذراع المسقطة كجزء من استراتيجية دفاعية متعددة الطبقات. في عمليات النشر المحيطية المهمة هذه، غالبًا ما يتم إقران آلية ذراع الإسقاط مع حواجز التصادم الآلية أو آلات تمزيق الإطارات لإنشاء منطقة غرفة معادلة الضغط للمركبة لا يمكن اختراقها.

عند تحديد أنظمة التحكم في الدخول للأسواق الخارجية، تتغير المتطلبات الهندسية بشكل كبير. على سبيل المثال، يعطي عملاء المؤسسات الأوروبية الأولوية لوحدات محرك التيار المستمر بدون فرش والمقترنة بوحدات تحكم مدمجة متغيرة السرعة. تفضل معايير التشغيل الأوروبية المحركات الموفرة للطاقة التي تولد الحد الأدنى من الحرارة، وتعمل بهدوء، وتوفر منحنيات كبح فيزيائية ذات بداية ناعمة وتوقف ناعم للحفاظ على عمر المكونات الميكانيكية.

• ملفات تعريف النشر في قطاع الصناعة:

  1. المستودعات الصناعية: تركز على إدارة حركة الشحن باستخدام أذرع شديدة التحمل ذات مقاومة عالية للرياح.

  2. مواقف السيارات التجارية: تعطي الأولوية لحماية الإيرادات والتحكم في التذاكر من خلال محركات الخدمة المستمرة ذات سرعات الدورة العالية.

  3. الحكومة والدفاع: يؤكد على الردع عند الدخول القسري من خلال قلوب الكابلات الداخلية المعززة والتصنيفات المضادة للتصادم.

  4. المجتمعات السكنية: يركز على منع الزوار غير المصرح لهم باستخدام عملية منخفضة الضوضاء ومتكاملة مع شبكات RFID.

مقارنة حواجز الذراع المسقطة مع حلول التحكم في الوصول الأخرى

توفر حواجز الذراع المسقطة سرعات تشغيل أسرع ودورات عمل أعلى من البوابات المنزلقة، مع توفير تغطية فعلية للحارة على نطاق أوسع من أنظمة الحاجز.

يجب على المنشآت التي تختار نظام وصول المركبات أن توازن بين سرعة الفتح والبصمة الهيكلية وتكلفة الصيانة ومقاومة الاصطدام المادي. تم تصميم مشغلي وآليات البوابات العازلة الصناعية خصيصًا لتنظيم الممرات عالية السرعة، مما يجعلها أفضل بكثير من البوابات المنزلقة أو المتأرجحة في التطبيقات ذات حركة المرور العالية. في حين أن البوابة المنزلقة قد تتطلب من 15 إلى 30 ثانية لفتحها، فإن البوابة الحاجزة تقوم بإخلاء مسار السيارة في أقل من ثانيتين.

تتفوق الحواجز في تخفيف تأثير المركبات عالية التأثير، لكنها تفتقر إلى حجب المسار البصري الفوري الذي يوفره الشعاع الأفقي الكامل. بالإضافة إلى ذلك، تتطلب الأعمدة الهيدروليكية حفرًا عميقًا وأعمال هندسة مدنية مكثفة، مما يؤدي إلى تكلفة إجمالية أعلى للملكية مقارنةً بركائز الحواجز المثبتة على السطح.

1. سرعة الدورة: تعمل آليات الذراع المسقطة خلال 1.0 إلى 3.5 ثانية، بينما تتطلب البوابات المنزلقة من 15 إلى 30 ثانية للفتح الكامل.

2. تعقيد التثبيت: يتم تثبيت قواعد الحاجز على منصات خرسانية مسلحة قياسية دون حفر خنادق عميقة أو تصريف تحت الأرض.

3. متطلبات الصيانة: تعمل الموازين الزنبركية البسيطة وعلب التروس ذات الدفع المباشر على تقليل تكاليف أعمال الصيانة الوقائية على المدى الطويل.

4. كفاءة البصمة: يحافظ دوران الذراع العمودي على المساحة المحيطة الأفقية، مما يسمح بتخطيطات تركيب ضيقة متعددة المسارات.

تحكم موثوق في الوصول إلى السيارة باستخدام تقنية حاجز الذراع المسقط

يضمن اختيار حاجز ذراع إسقاط عالي الجودة كفاءة تشغيلية طويلة المدى، وأمانًا مستمرًا للمسار، والحد الأدنى من تكاليف صيانة الموقع.

يعتمد الأمن المحيطي الحديث على بنية تحتية مادية قوية وقابلة للتكرار وذكية. يوفر دمج بوابة حاجز عالية الأداء في نقاط دخول منشأتك تحكمًا فوريًا في السيارة، ويمنع الوصول غير المصرح به، وينظم حركة المرور دون التسبب في اختناقات. من خلال اختيار مشغلي وآليات البوابات العازلة للخدمة الشاقة، يقوم مديرو المواقع بحماية استثماراتهم في البنية التحتية طويلة المدى مع الحفاظ على الامتثال الأمني ​​الصارم.

عند اختيار نظام حاجز آلي، قم بتقييم الوزن الإجمالي لمجموعة التروس الداخلية، وفئة العزل للمحرك، وتصنيف IP للإسكان. إن إعطاء الأولوية لتكنولوجيا المحركات بدون فرش عالية الجودة، وأنظمة زنبركية الموازنة الدقيقة، وحلقات استشعار السلامة الشاملة يضمن عمليات دخول المنشأة بسلاسة لسنوات قادمة.

• قائمة التحقق النهائية لاختيار المعدات:

  • متطلبات دورة العمل: تحقق من أن تصنيف المحرك يطابق عدد الذروة للمركبات كل ساعة في موقعك.

  • تكوين نمط الذراع: اختر ذراع الرافعة المستقيمة، أو ذراع الرافعة المفصلية القابلة للطي، أو الأذرع المجهزة بسياج اعتمادًا على خلوص السقف العمودي.

  • الاعتبارات المناخية: تحديد سخانات أو مراوح تبريد داخلية للمواقع المعرضة لظروف الطقس القاسية.

  • طبقات مستشعرات السلامة: قم دائمًا بتثبيت كل من أجهزة الكشف عن الحلقات الحثية وعوارض الأمان البصرية لحماية المركبات والمشاة.
