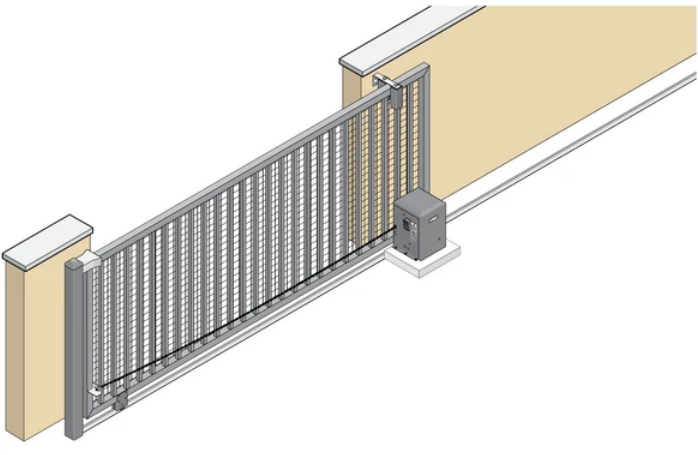

كيفية تركيب فتاحة البوابة المنزلقة

يتطلب تركيب أداة فتح البوابة المنزلقة صب وسادة خرسانية مستوية، وتركيب وحدة القيادة بالتوازي مع حاجز البوابة، وتأمين حامل أو محرك سلسلة مع تفاوتات التخليص الدقيقة، وتوصيل الطاقة الأساسية والخلايا الكهروضوئية الآمنة، ومعايرة مفاتيح الحد الإلكترونية جنبًا إلى جنب مع حساسية الكشف عن العوائق من أجل تشغيل موثوق به على المدى الطويل.

جدول المحتويات

1. الأدوات والمواد اللازمة

2. فتح العناصر وتنظيمها

3. تحضير الوسادة الخرسانية والأسلاك

4. تحديد موضع وتركيب فتاحة البوابة

5. إعداد السلسلة

6. تركيب Photoeye وأجهزة السلامة الثانوية

7. القوة والمحاذاة

8. اختبار أجهزة السلامة

9. إضافة ملحقات لتحسين الأداء الوظيفي

الأدوات والمواد اللازمة

1. الأدوات المدنية والبناءية : المجرفة والخرسانة سريعة التثبيت والقنوات الكهربائية البلاستيكية مقاس 3/4 بوصة.

2. أدوات المحاذاة والقياس : مستوى الروح، خط الطباشير، شريط القياس، ومثقاب البناء.

3. الأدوات الميكانيكية والكهربائية : مفتاح ربط، مثقاب كهربائي، جلاخة زاوية، جهاز قياس متعدد، أدوات تعرية أسلاك، ومفكات معزولة.

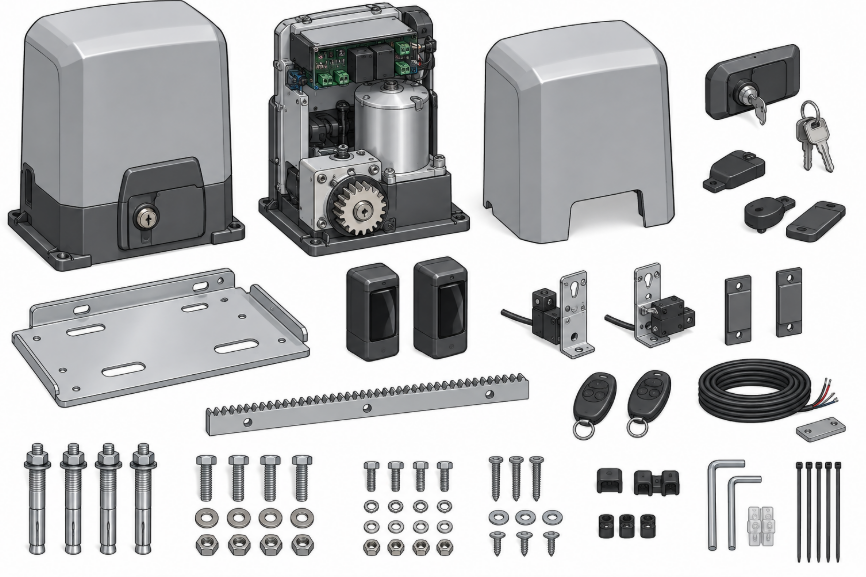

فتح العناصر وتنظيمها

قم بإخراج جميع المكونات من علبتها وتحقق من مخزون المجموعة. ضع المحرك ولوحة القاعدة والأجهزة وملحقات السلامة على سطح مستو. افحص تلف الشحن، وقم بتنظيم أدوات التثبيت حسب الحجم، واختبر أقفال تحرير المفاتيح، وتأكد من نظافة أطراف التحكم الإلكترونية قبل التثبيت.

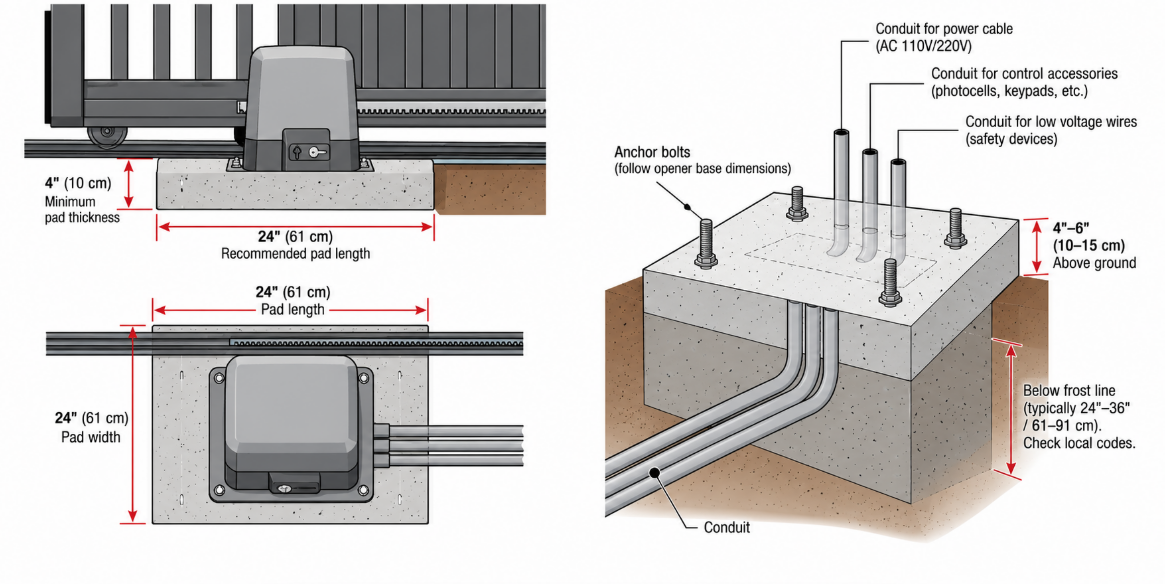

تحضير الوسادة الخرسانية والأسلاك

1. حفر حفرة وسادة مقاس 400 مم × 300 مم × 400 مم وتشغيل طاقة تيار متردد منفصلة وقنوات PVC للإشارة ذات الجهد المنخفض مع فصل 100 مم.

2. صب ما لا يقل عن 25 ميجاباسكال من الخرسانة سريعة التثبيت مرفوعة 50 مم فوق سطح الأرض، مع تضمين مسامير على شكل حرف J مع ترك 30-40 مم من الخيوط المكشوفة للمعالجة لمدة 24-48 ساعة.

3. فكر في استخدام مجموعة بوابة منزلقة تعمل بالطاقة إذا كان الوصول إلى طاقة الشبكة غير متاح.

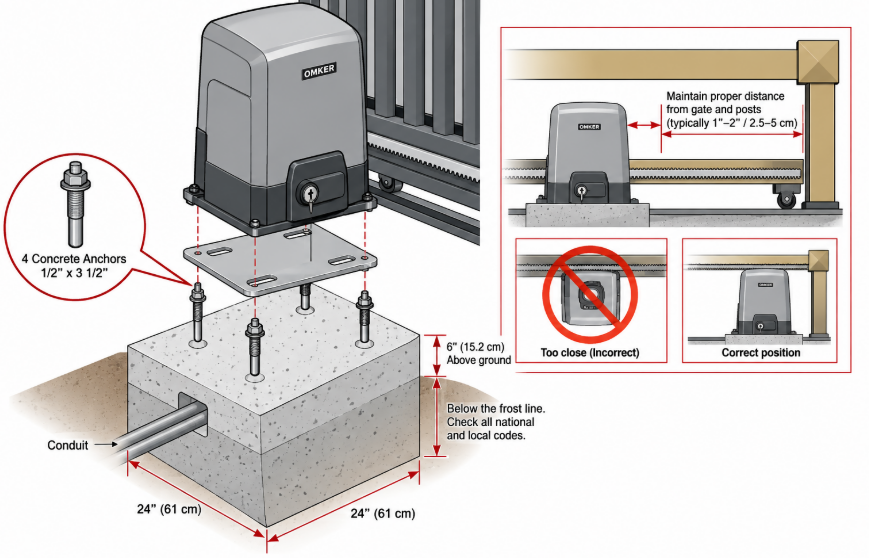

تحديد موضع وتركيب فتاحة البوابة

1. قم بتركيب صواميل وغسالات التسوية السفلية على مسامير التثبيت، مما يؤدي إلى ضبط مستوى لوحة قاعدة التثبيت الفولاذية بشكل مثالي.

2. اسحب الكابلات من خلال فتحات الدخول، ثم قم بتركيب غطاء المحرك بشكل غير محكم، ثم قم بمحاذاته بالتوازي مع حاجز البوابة، ثم أحكم ربط صواميل القاعدة بشكل آمن.

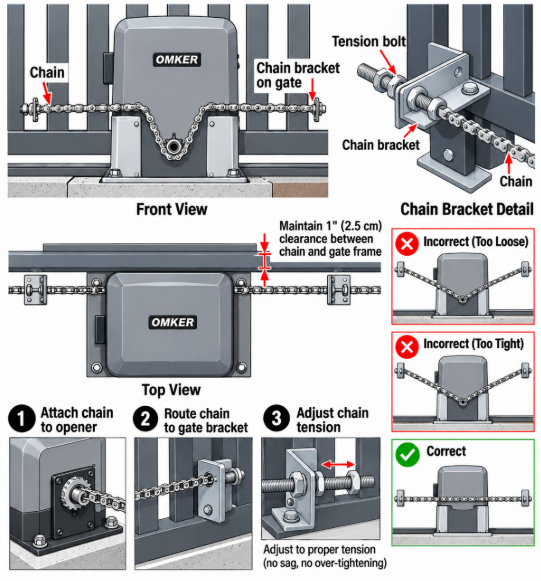

إعداد السلسلة

1. قم بفك علبة التروس أو حامل التثبيت أو دعامات السلسلة بإطار البوابة، وحافظ على فاصل رد الفعل العكسي للتروس مقاس 1.5 مم.

2. قم بتمديد أقسام الحامل بشكل مستمر على طول الإطار مع الحفاظ على فجوة رأسية بمقدار 1.5-2.0 مم فوق ترس المحرك.

3. قم بتطبيق القياسية بروتوكولات صيانة نظام البوابة المنزلقة للتحقق بشكل دوري من تآكل الحامل وتوتر السلسلة.

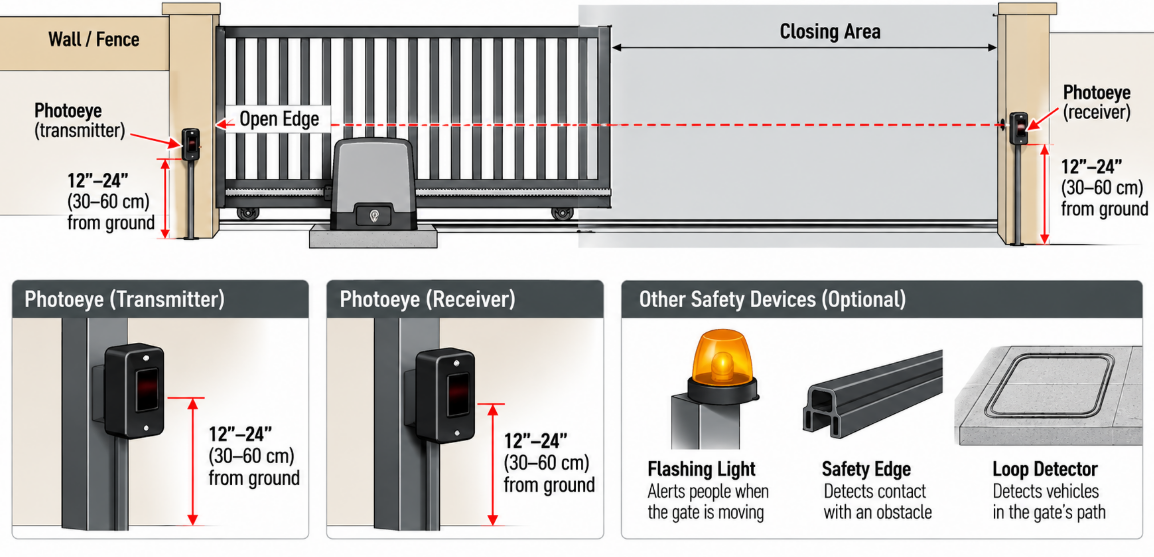

تركيب Photoeye وأجهزة السلامة الثانوية

1. جبل أجهزة استشعار photoeye الانحياز عبر الأعمدة على ارتفاع 200-300 ملم والمحطات الطرفية المغلقة عادة (NC) إلى لوحة التحكم.

2. قم بإزالة وصلات التوصيل الطرفية في المصنع، وقم بإرفاق حواف أمان مطاطية اختيارية على طول واجهة البوابة، وقم بتوصيل مصباح فلاش تحذيري.

القوة والمحاذاة

1. قم بإيقاف تشغيل طاقة التيار المتردد الرئيسية، وقم بتوصيل المحطات الطرفية المباشرة والمحايدة والأرضية، ثم قم بتأريض مسمار الهيكل المعدني بشكل آمن.

2. قم بتركيب مشغلات الحد المغناطيسي على الحامل لنقاط الفتح/الإغلاق، وقم بتحريك البوابة يدويًا للتحقق من حدود الحركة، وأعد تعشيق قابض القيادة.

اختبار أجهزة السلامة

1. قم بحجب شعاع الأشعة تحت الحمراء أثناء الإغلاق لتأكيد الرجوع التلقائي الفوري.

2. ضع حاجزًا متينًا على العمود للتحقق من حساسية عكس القوة الإلكترونية.

3. قم بقطع الطاقة الرئيسية لاختبار وظيفة التحرير اليدوي الرئيسية وتشغيل الشريحة اليدوية.

4. الإجراءات المرجعية لتشخيص مشكلات محرك البوابة المنزلقة في حالة حدوث توقف غير متوقع أو أخطاء عكسية.

إضافة ملحقات لتحسين الأداء الوظيفي

1. الوصول إلى لوحات المفاتيح والحلقات : قم بتثبيت لوحات المفاتيح اللاسلكية الخارجية أو حلقات التعريفي للممر من أجل الدخول/الخروج بسلاسة.

2. التوسع الذكي والطاقة الشمسية : دمج وحدات Wi-Fi/GSM الذكية والألواح الشمسية مع بطاريات احتياطية للتحكم عن بعد والنسخ الاحتياطي للطاقة.

ملخص

يتطلب تركيب جهاز فتح البوابة المنزلقة الأوتوماتيكي اتباع نهج متوازن يجمع بين البناء المدني القوي وتحديد المواقع الميكانيكية الدقيقة والأسلاك الكهربائية الآمنة. من خلال صب أساس خرساني مستوٍ بشكل منهجي، والحفاظ على فجوة رد الفعل العكسي الأساسية بمقدار 1.5 مم من الجريدة المسننة إلى الترس، وتوصيل أسلاك صور السلامة الإلزامية، ومعايرة الحدود الإلكترونية، يمكن للقائمين بالتركيب لأول مرة تحقيق تشغيل سلس وموثوق وآمن.

إن الالتزام بهذه الإرشادات الهندسية يحمي المكونات الميكانيكية الهامة، ويطيل عمر خدمة علبة التروس، ويضمن الامتثال على المدى الطويل لمعايير السلامة المحيطة. الصيانة الوقائية المنتظمة - بما في ذلك تنظيف قضبان الجنزير من الحطام، والتحقق من عزم دوران الأجهزة، واختبار الحساسية العكسية التلقائية - سوف تحافظ على تشغيل نظام البوابة المنزلقة الآلي الخاص بك بهدوء وأمان لسنوات قادمة.
