باعتباري أحد كبار مهندسي الأتمتة، ولدي عقود من الخبرة في النشر الميداني في جميع أنحاء أوروبا وأمريكا الشمالية، فقد رأيت فشلًا في الأمن المحيطي بسبب الاقتران الميكانيكي غير المناسب - مثل تركيب محركات خطية خفيفة الوزن على بوابات صلبة شديدة الرياح. تتطلب المرافق الحديثة عمرًا طويلًا لدورة العمل، وتكاملًا سلسًا، وامتثالًا صارمًا للسلامة مثل EN 12453 وUL 325. يشرح هذا الدليل الفني المبادئ الهندسية لأجهزة فتح البوابات المنزلقة والمتأرجحة والحاجزة.

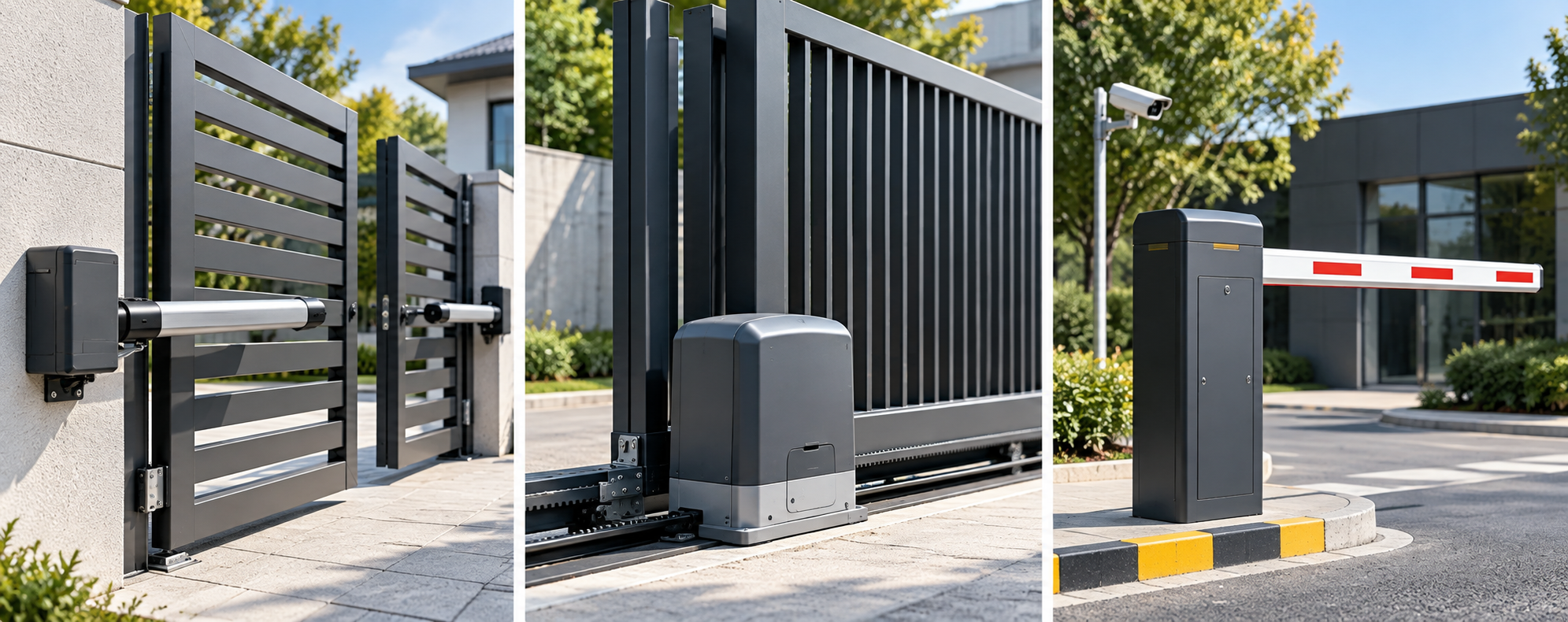

تعمل أداة فتح البوابة الأوتوماتيكية على تحويل الطاقة الكهربائية أو الشمسية إلى قوة حركية لتفعيل حواجز الوصول المادية. تعمل الوحدات الحديثة كمراكز أتمتة صناعية تتميز بلوحات منطقية متعددة الجهد، وأجهزة استشعار الحد المغناطيسي، ومحركات التردد المتغير، وحلقات التحكم في استشعار عزم الدوران.
يتطلب اختيار المشغل الأمثل معالجة ورقة البوابة والمحرك كمجموعة ديناميكية واحدة. تحدد كتلة الورقة ومساحة السطح والاحتكاك ومحاذاة المفصلات منحنيات عزم الدوران المطلوبة للمحرك والعتبات الحرارية ونسب التروس الميكانيكية.
تشمل الأجزاء الأساسية محركات التيار المتردد/التيار المستمر، وعلب التروس الدودية، ولوحات التحكم، ورفوف أو أذرع تروس ناقل الحركة، ومفاتيح الحد، وأجهزة استشعار أمان الخلايا الكهروضوئية، وواجهات RFID أو لوحة المفاتيح.
يفرض تصميم المحرك الميكانيكي نقل القوة إلى إطار البوابة. تؤدي خيارات القيادة غير المتوافقة إلى تآكل سريع للتروس، وإجهاد شديد للمفصلة، واحتراق المحرك، ورحلات أمان غير متوقعة.

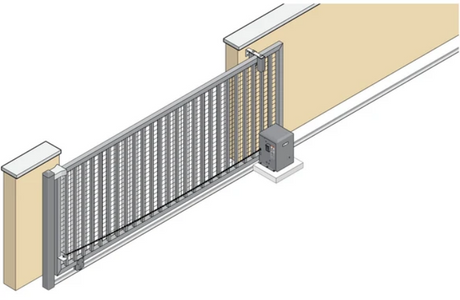

تتحرك فتحات البوابة المنزلقة أفقيًا على طول خطوط الملكية عبر المحركات الأرضية والتروس المتشابكة مع الرفوف المستمرة. من خلال التشغيل بشكل جانبي على طول المسارات الأرضية أو البكرات الكابولية المعلقة، فإنها تقضي على خلوص الممرات وتتعامل مع أوزان البوابة الثقيلة التي تصل إلى 3000 كجم.

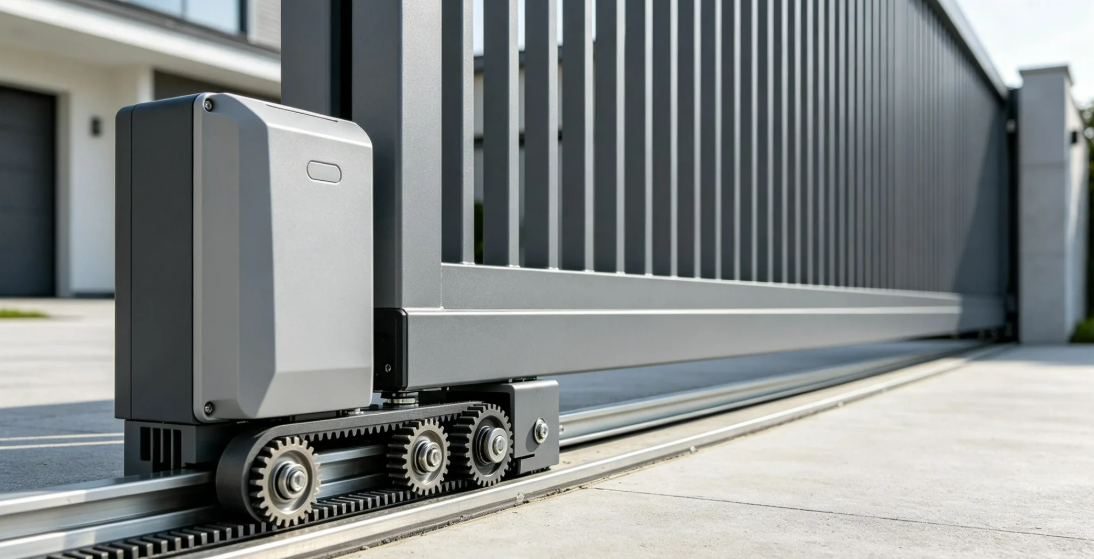

يقوم المحرك الأرضي بإدارة ترس صغير متشابك مع حامل أفقي على البوابة، مما يحول الطاقة الدورانية إلى حركة خطية على طول المسارات الأرضية أو بكرات الكابولي.
مثالية لمحطات الشحن، والممرات شديدة الانحدار، والمحيطات الأمنية المضادة للصدمات التي تتطلب بوابات طويلة وثقيلة تتحرك بشكل جانبي دون استخدام مساحة اكتساح الممر.
بصمة اكتساح الممر صفر.
تحمل عالي لأحمال الرياح بسبب حركة المتجهات الجانبية.
قدرة ثقيلة الوزن تدعم الهياكل الفولاذية الصناعية تصل إلى عدة أطنان.
نصيحة الصيانة التشغيلية : فحص المسارات الأرضية وتنظيفها، والتحقق من محاذاة حامل التروس، والحفاظ على مفاتيح الحد خالية من الحطام المغناطيسي يمنع الربط الميكانيكي. للحصول على التشخيص التشغيلي الكامل وإجراءات استعادة الأخطاء، راجع دليلنا الفني حول استكشاف الأخطاء وإصلاحها وإعادة ضبط وحدات التشغيل الآلي للبوابة. |

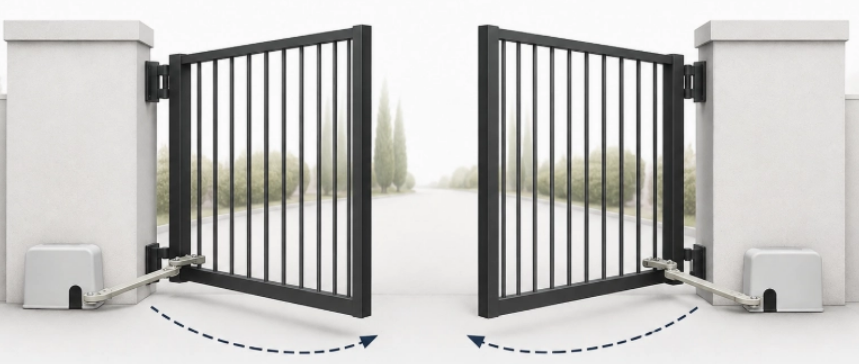

تعمل أجهزة فتح البوابات المتأرجحة على تشغيل الأوراق التي تدور حول أعمدة مفصلية تلقائيًا باستخدام مشغلات خطية أو أذرع مفصلية أو محركات تحت الأرض. يتم ربط اللولب الخطي أو الأذرع الهيدروليكية مباشرة بالأعمدة، بينما تلتف الأذرع المفصلية حول أعمدة عريضة، وتوفر الوحدات الموجودة تحت الأرض تكاملًا نظيفًا ومخفيًا.
تعمل المحركات الخطية على تمديد أو سحب قضيب الدفع المتصل بين العمود ومصراع البوابة، مما يخلق قوة دوران حول دبوس المفصلة الرئيسي لتأرجح المصراع.
يتم نشرها على نطاق واسع في العقارات السكنية والمجتمعات المسورة والعقارات الكلاسيكية ذات المداخل الجانبية الواسعة حيث يتم إعطاء الأولوية للعرض الجمالي على السرعة.
انخفاض تكاليف التركيب المدني دون وجود مسارات أرضية.
تصميمات ذراع خطية غير مرئية أو تحت الأرض.
خيارات تركيب متعددة الاستخدامات للأعمدة العريضة أو العميقة.

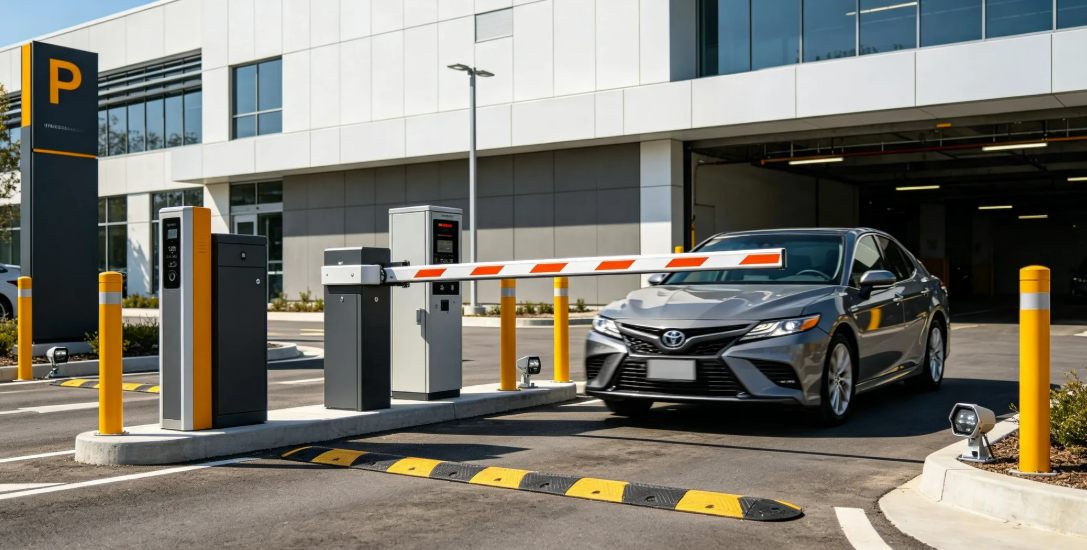

تركز أنظمة البوابات العازلة على الإدارة السريعة لتدفق حركة المرور بدلاً من تأمين محيط كامل الارتفاع. باستخدام مجموعات النوابض الداخلية المتوازنة ومحركات التيار المستمر بجهد 24 فولت، ترفع أذرع ذراع الرافعة المصنوعة من الألومنيوم خفيف الوزن عموديًا خلال 0.9 إلى 4.0 ثانية، مما يدعم ما يصل إلى 10000 دورة متواصلة يوميًا.
يقوم المحرك بتشغيل نظام رافعة كرنك متوازن، مما يرفع ذراع ذراع الألومنيوم خفيف الوزن عموديًا من خلال قوس 90 درجة في أقل من 4 ثوانٍ.
ضروري لهياكل مواقف السيارات التجارية، وأكشاك رسوم المرور على الطرق السريعة، ونقاط تفتيش حديقة التوزيع، والساحات الخاصة التي تدير الوصول السريع للمركبات عالي الكثافة.
سرعة فتح سريعة من 1 إلى 3 ثوانٍ تمنع الانزلاق.
تصنيف واجب مستمر بنسبة 100% للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
السكن المدمج يتطلب الحد الأدنى من البصمة المادية.
نصيحة لحماية النظام : فحص التوتر الميكانيكي للنابض، واستبدال المصدات المطاطية البالية، والتحقق من حساسية كاشف الحلقة يمنع اصطدام السيارة. لمعرفة المزيد حول اختيار مواد هيكل الخزانة، وتكوينات محرك الأقراص الداخلي، وميزات فصل الذراع، اقرأ بحثنا المتعمق في إنشاء بوابة الحاجز والمبادئ التشغيلية. |
يتطلب الاختيار بين البنى المفتوحة تقييم سعة التحميل وتكرار الدورة وهندسة التخطيط. توفر البوابات المنزلقة مساحة الممر وتتحمل الرياح القوية، وتوفر البوابات المتأرجحة خطوطًا معمارية نظيفة، وتوفر البوابات الحاجزة إنتاجية عالية السرعة للمركبات.
توفر المشغلات المنزلقة مساحة الممر وتتعامل مع أحمال الرياح الثقيلة بسهولة، بينما تتطلب المشغلات المتأرجحة خلوصًا نظيفًا للقوس ولكنها تتجاوز تركيبات المسار المعقدة.
توفر الفتاحات المنزلقة/المتأرجحة دفاعًا جسديًا كامل الارتفاع بسرعات أبطأ. توفر البوابات العازلة إدارة سريعة لحركة المرور بدون حواجز أمنية مضادة للتسلق.
يتضمن اختيار النظام المناسب تقييم الخلوص المكاني وتكرار الاستخدام اليومي ومتطلبات مستشعرات السلامة. مطابقة وزن البوابة، وتقييمات دورة العمل (30% سكنية مقابل 100% صناعية)، ومعايير السلامة التنظيمية (UL 325 / EN 12453) مع مواصفات منشأتك.
قم بتقييم الجريان السطحي الجانبي المتاح وأقواس اكتساح الممرات ووزن الورقة واحتكاك المواد والمنحدر الأرضي قبل الاختيار بين الأشكال الهندسية المنزلقة والتأرجحية.
اختر محركات الخدمة المتقطعة (30%-50%) للمواقع السكنية، أو أنظمة محددة بدون فرش/حمام زيت 24 فولت (70%-100%) للتركيبات التجارية كبيرة الحجم.
تأكد من الامتثال لمعايير EN 12453 أو UL 325 باستخدام محركات استشعار العوائق، والخلايا الكهروضوئية الآمنة، والحواف، وكاشفات الحلقات، وواجهات الوصول المرنة RFID.
تجنب أخطاء التكامل الشائعة مثل تحديد حجم المحركات بدقة حسب طول البوابة مع تجاهل وزن الورقة ومساحة سطح الرياح. لا تقم مطلقًا بتركيب أذرع متأرجحة قياسية على بوابات الألواح الصلبة في المناطق شديدة الرياح، أو تجاهل الحماية من زيادة التيار الكهربائي، أو قم بتركيب وحدات الدفع الثقيل على أعمدة البناء غير المعززة.
يتم تحديد حجم المشغلين بدقة حسب طول البوابة مع تجاهل الوزن ومساحة سطح الرياح.
تركيب أذرع متأرجحة قياسية على بوابات الألواح الصلبة في المناطق شديدة الرياح.
حذف مرحلات الحمل الزائد الحراري ومثبطات الصواعق على اللوحات الرئيسية.
تركيب فتاحات ثقيلة على أعمدة ضعيفة أو أساسات خرسانية غير مسلحة.
العناية الاستباقية بالنظام : يؤدي إجراء عمليات الفحص الروتيني لرفوف التروس، ومستويات السوائل الهيدروليكية الداخلية، وأقواس المفاتيح الحدية، وأنظمة النسخ الاحتياطي للبطارية إلى منع التوقف في حالات الطوارئ. لإجراء فحوصات التشغيل الموسمية وإرشادات الرعاية الوقائية، استكشف مرجعنا الكامل حول صيانة البوابة المنزلقة واستراتيجيات الرعاية. |
